جزئیات محصول:
|
| تایپ کنید: | فرستنده گیرنده 10 گیگابیت بر ثانیه CSFP+ | نرخ داده (Gbps): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| فاکتور فرم: | CSFP+ | طول موج (Ch1): | TX1310nm/RX1270nm |
| طول موج (Ch2): | Tx1270nm/Rx1330nm | مولفه: | DFB+PIN |
| انتقال: | 20 کیلومتر | DOM/DDM: | پشتیبانی |
| کلید واژه ها: | 2 فرستنده و گیرنده فیبر BIDI 20 کیلومتر | ||
| برجسته کردن: | 10G Compact SFP,DOM Compact SFP,فرستنده گیرنده دوگانه BIDI |
||

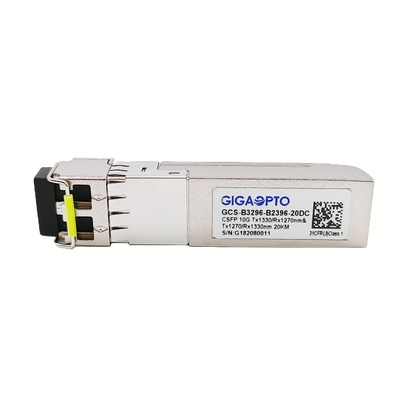

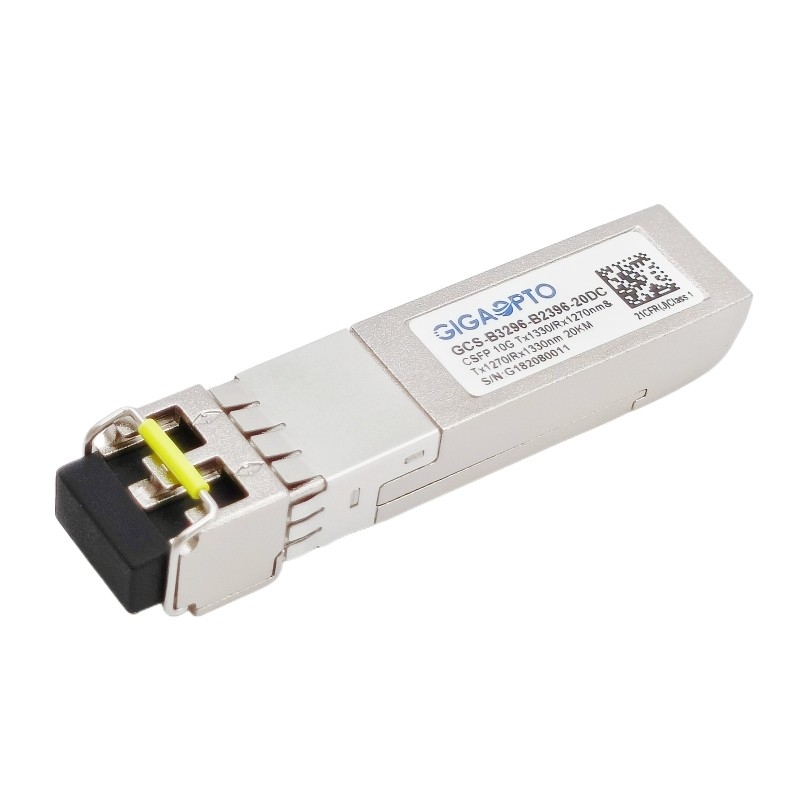

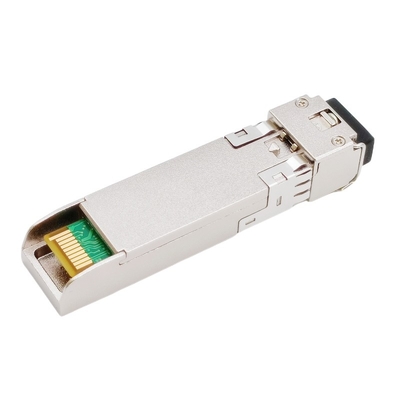

فرستنده گیرنده 2 فیبر فشرده SFP+ 10.3 گیگابیت بر ثانیه Ch1-TX1330RX1270 Ch2-TX1270RX1330 20 کیلومتر LC SM
شرح
فرستنده گیرنده GCS-B3296-B2396-20DC یک ماژول کوچک قابل اتصال برای ارتباطات داده های نوری سریال دو طرفه مانند IEEE 802.3ae 10GBASE-BX با استفاده از فرستنده 1270/1330 نانومتر و گیرنده 1330/1270 نانومتر است.
این فرستنده گیرنده +CSFP به طور کامل با گزینه 2 MSA با قابلیت اتصال ضریب کوچک کوچک (CSFP) برای کانال 10GBASE-LR و فیبر مطابقت دارد و به دو کانال دو جهته مستقل در هر پورت اجازه می دهد.
این با کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند. عملکردهای تشخیص دیجیتال از طریق یک رابط I2C همانطور که در MSA SFF-8472 مشخص شده است در دسترس هستند.
مشخصات فنی
| تولید - محصولنام | فرستنده گیرنده 10G CSFP+ | P/N | GCS-B3296-B2396-20DC |
| فاکتور فرم | CSFP+ | تایپ کنید | 2 فیبر دو طرفه |
| بیتنرخ (CH1/CH2)) | 10.3Gbps/10.3Gbps | تعداد خطوط | 2x (Tx/Rx) |
| انتقال | 20 کیلومتر | رابط | LC دوبلکس UPC |
| مرکزطول موج (CH1) | TX1330nm/RX1270nm | مرکزطول موج (CH2) | TX1270nm/RX1330 |
| ولتاژ برق | +3.3 ولت (معمولی) | قدرتاتلاف | ≤ 2.0 وات |
| فرستندهنوع (CH1/CH2) | DFB | گیرندهنوع (CH1/CH2) | PIN+TIA |
| تیایکسقدرتدر هر کانال | -2~ +3dBm | آرایکسحساسیتدر هر کانال | < -13dBm |
| نسبت انقراض | > 3.5 دسی بل | اشباع RX | > 0.5dBm |
| نوریبودجه (dB) | 11 دسی بل | تشخیص دیجیتال | پشتیبانی |
| محیطدرجه حرارت | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 36 ماهه |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | واحدوزن | 30 گرم | |
| انطباق | پیوندهای اترنت 10G، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد |
| SMF با قطر هسته 9 میکرومتر | L | 20 | کیلومتر | ||
| نرخ داده | 1.25 | 10.3 | گیگابیت بر ثانیه | ||
| فرستنده | |||||
| طول موج مرکز | λC | 1260 | 1270 | 1280 | نانومتر |
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||
| میانگین توان خروجی*(note3) | نفخ | -2 | 3 | dBm | |
| نسبت انقراض @ 1250Mbps | ER | 3.5 | دسی بل | ||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||
| فرستنده و جریمه پراکندگی | TDP | 2 | دسی بل | ||
| میانگین توان فرستنده خاموش | -30 | dBm | |||
| گیرنده | |||||
| طول موج مرکز | λC | 1320 | 1330 | 1340 | نانومتر |
| حساسیت گیرنده*(note4) | Pmin | -13 | dBm | ||
| اضافه بار گیرنده | Pmax | 0.5 | dBm | ||
| برگشت ضرر | 12 | دسی بل | |||
| LOS De-Assert | LOSD | -14 | dBm | ||
| ادعای LOS | LOSA | -30 | dBm | ||
نکته 3: خروجی به یک فیبر تک حالته 9/125μm جفت می شود.
نکته 4: با بدترین ER، BER کمتر از 1E-12 و PRBS 231-1 با سرعت 10.3125 گیگابیت بر ثانیه اندازه گیری شده است.
ابعاد مکانیکی
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
