جزئیات محصول:
|
| نوع محصول: | Dual 1000Base CSFP BIDI LX | نرخ داده: | 1.25 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج TX: | 2×1310 نانومتر | طول موج RX: | 2×1550 نانومتر |
| مولفه: | FP+PIN | طول کابل: | 20 کیلومتر |
| رسانه ها: | G.652 SMF | برجسته: | فرستنده و گیرنده فیبر SFP فشرده |
| برجسته کردن: | BIDI CSFP,ماژول CSFP,ماژول فرستنده گیرنده 1G SFP |
||

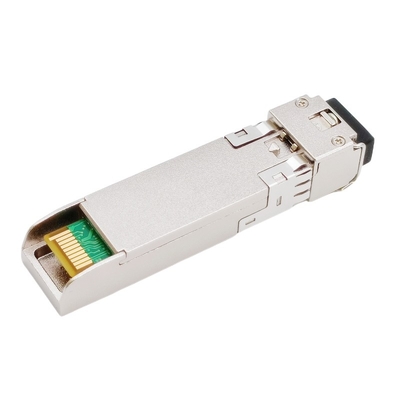

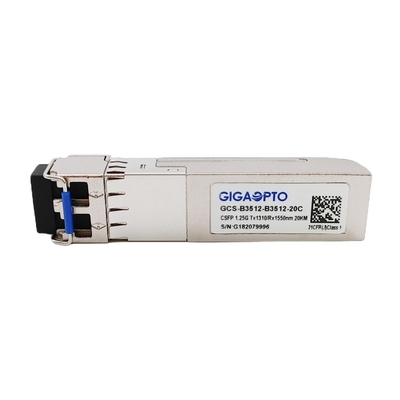

1.25G Compact SFP (CSFP) BiDI دوگانه 1310 نانومتری TX 1550 نانومتری RX 20 کیلومتر
شرح
این فرستنده گیرنده کوچک فرم فاکتور CSFF برای ارائه جریان های ترافیکی دو طرفه با استفاده از پورت SFP طراحی شده است، بنابراین تراکم پورت را دو برابر می کند و مصرف برق را با نصف تعداد پورت های مورد نیاز کاهش می دهد، از 2×1000Mbps تا 20km در 9 پشتیبانی می کند. /125um فیبر تک حالته.
فرستنده گیرنده CSFP BIDI LX دارای دو کانال ارتباطی داده مستقل است، برای هر کانال جداگانه این فرستنده از فرستنده لیزری FP 1310 نانومتری بسیار قابل اعتماد و گیرنده فوتودیود پین 1550 نانومتری استفاده می کند، همه ماژول ها الزامات ایمنی لیزر کلاس 1 را برآورده می کنند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C مشخص شده در SFP MSA SFF-8472 در دسترس هستند.
این فرستنده گیرنده CSFP LX به طور کامل با گزینه 2 MSA با قابلیت اتصال ضریب فرم کوچک (CSFP) فشرده و دارای گواهینامه CE/RoHS سازگار است.
مشخصات فنی
| سری محصولات | CSFP دوگانه 1G | شماره قطعه | GCS-B3512-B3512-20C |
| بسته | CSFP | تایپ کنید | 2x BiDi LX |
| بیتنرخ(گیگابیت بر ثانیه) | 2x 1.25G | تعداد خطوط | 2x (Tx/Rx) |
| حداکثر طول پیوند | 20 کیلومتر | رابط | LC/UPC دوتایی |
| طول موج TX(معمول) | 2×1310 نانومتر | طول موج RX(معمول) | 2×1550 نانومتر |
| ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | قدرتاتلاف | ≤ 1.3 وات |
| کامپوننت TX | FP | کامپوننت RX | پین |
| تیایکس میانگینقدرت | -9 ~ -3dBm | آرایکسحساسیت | < -22dBm |
| نسبت انقراض | > 9dB | اشباع RX | > -3dBm |
| نوریبودجه (dB) | 13 دسی بل | DOM | پشتیبانی |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | وزن | 0.025 کیلوگرم | |
| پروتکل ها | Gigabit Ethernet، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1260 | 1310 | 1360 | نانومتر | |||
| عرض طیفی (RMS) | ∆λ | 4 | نانومتر | |||||
| توان خروجی متوسط | نفخ | -9 | -3 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1480 | 1550 | 1580 | نانومتر | |||
| حساسیت گیرنده | -23 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -23 | dBm | |||||
| ادعای LOS | LOSآ | -35 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 27-1 @1250Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
