جزئیات محصول:
|
نوع محصول: | SFP فشرده | نرخ داده: | 1.25 گیگابیت بر ثانیه |
---|---|---|---|
طول موج TX: | 2×1310 نانومتر | طول موج RX: | 2×1490 نانومتر |
انتقال: | 20 کیلومتر | نوع کابل: | SMF |
کلید واژه ها: | گیرنده فیبر نوری 1.25G CSFP | ||
برجسته کردن: | SFP CSFP,1.25G CSFP,Dual BIDI Compact SFP |

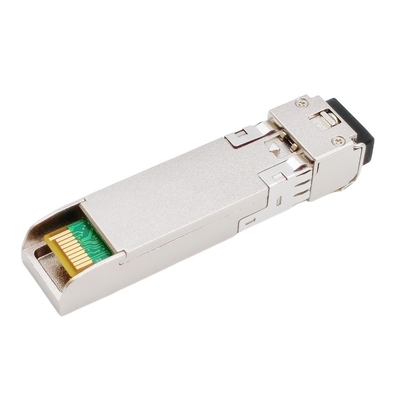

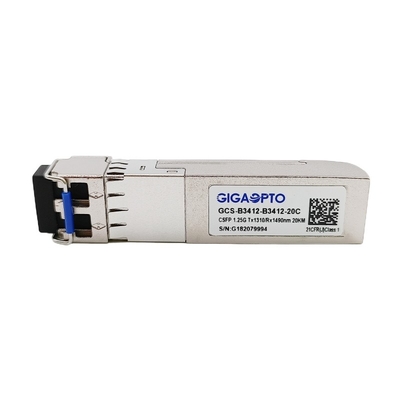

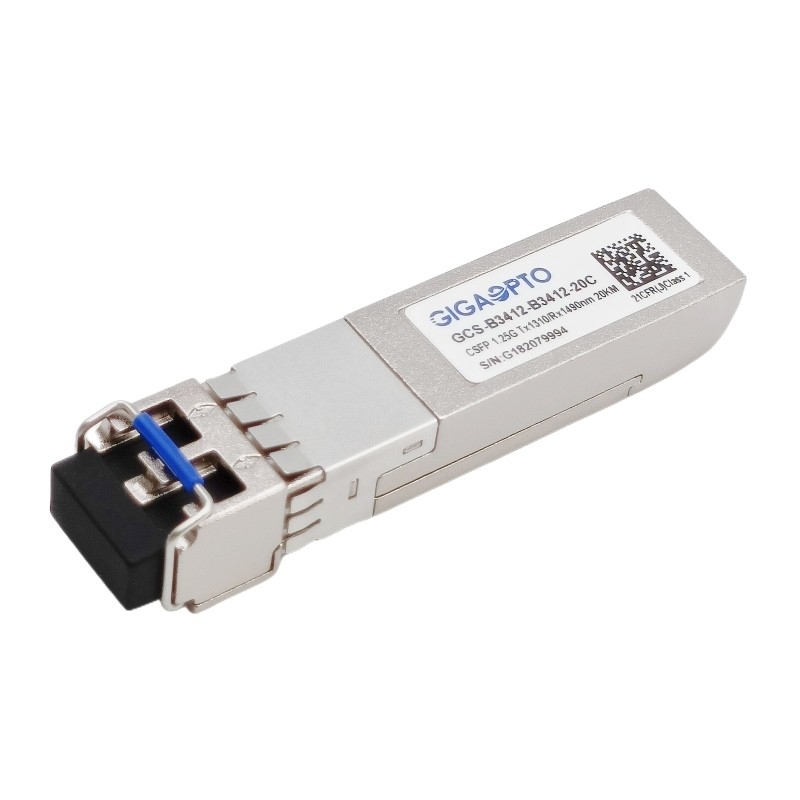

1.25G Compact SFP (CSFP) دوگانه BIDI TX1310nm RX1490nm 20km LC DOM
شرح
این فرستنده گیرنده SFP فشرده دو طرفه 1000Base نسخه ای از SFP با همان ضریب فرم مکانیکی است که به دو کانال دو طرفه مستقل در هر پورت اجازه می دهد.این برای استفاده در برنامههای کانال فیبر گیگابیت اترنت/1G با چگالی بالا طراحی شده است و پیوندهای 20 کیلومتری را با استفاده از طول موج اسمی TX1310nm/RX1490 نانومتر بر روی فیبر تک حالت استاندارد ارائه میکند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق گذرگاه سری I2C مشخص شده در MSA SFF-8472 در دسترس هستند.بخش فرستنده از یک لیزر 1310 نانومتری DFB کوانتومی چندگانه استفاده می کند و طبق استاندارد ایمنی بین المللی IEC 60825 مطابق با لیزر کلاس 1 است. بخش گیرنده از یک پیش تقویت کننده آشکارساز 1490 نانومتری (IDP) نصب شده در یک هدر نوری و یک پس تقویت کننده IC محدود کننده استفاده می کند. .
فرستنده گیرنده CSFP به طور کامل با گزینه 2 و SFF-8472 فشرده Small Form-Factor Pluggable (CSFP) MSA سازگار است.
مشخصات فنی
سری محصولات | فرستنده CSFP فیبر | شماره قطعه | GCS-B3412-B3412-20C |
فاکتور فرم | CSFP | تایپ کنید | 2x BiDi LX |
نرخ داده | 1.25G/1.25G | تعداد خطوط | 2x (Tx/Rx) |
فاصله | 20 کیلومتر | رابط | 2x LC-Simplex |
طول موج TX | 2×1310 نانومتر | طول موج RX | 2×1490 نانومتر |
ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | مصرف برق | ≤ 1.3 وات |
نوع/خط فرستنده | FP | نوع گیرنده / خط | پین |
توان خروجی فرستنده | -9 ~ -3dBm | حساسیت گیرنده | < -22dBm |
نسبت انقراض | > 9dB | اضافه بار ورودی | > -3dBm |
بودجه برق (dB) | 13 دسی بل | تشخیص دیجیتال | پشتیبانی |
محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | واحد وزن | 25 گرم | |
انطباق | 1000Base BX20 IEEE802.3ah، CE، کلاس 1 FDA و IEC60825-1 سازگار با ایمنی لیزر، CSFP MSA گزینه 2، IEEE 802.3z، RoHS، SFF-8472 |
امکانات
کاربرد
ویژگی های الکتریکی و نوری
پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
مصرف برق | 1.32 | دبلیو | ||||
جریان عرضه | Icc | 400 | mA | |||
فرستنده | ||||||
تحمل ولتاژ ورودی تک سر | -0.3 | 4.0 | V | |||
نوسان ولتاژ ورودی دیفرانسیل | وین، ص | 200 | 2400 | mVpp | ||
امپدانس ورودی دیفرانسیل | زین | 90 | 100 | 110 | اهم | |
Transmit Disable Assert Time | 5 | ما | ||||
انتقال ولتاژ غیرفعال | Vdis | Vcc-1.3 | Vcc | V | ||
انتقال ولتاژ فعال | ون | Vee-0.3 | 0.8 | V | ||
گیرنده | ||||||
نوسان ولتاژ خروجی دیفرانسیل | Vout, pp | 500 | 900 | mVpp | ||
امپدانس خروجی دیفرانسیل | زوت | 90 | 100 | 110 | اهم | |
زمان افزایش/افت خروجی داده | Tr/Tf | 100 | ps |
20 درصد به 80% |
||
LOS Assert Voltage | VlosH | Vcc-1.3 | Vcc | V | ||
LOS ولتاژ را کاهش دهید | VlosL | Vee-0.3 | 0.8 | V |
پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
فرستنده | ||||||
طول موج مرکز | λC | 1260 | 1310 | 1360 | نانومتر | |
پهنای باند طیف (RMS) | σ | 3.5 | نانومتر | |||
نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||
توان نوری متوسط | PAVG | -9 | -3 | dBm | 1 | |
نسبت خاموشی نوری | ER | 9 | دسی بل | |||
فرستنده خاموش قدرت خروجی | POff | -45 | dBm | |||
ماسک چشم فرستنده | مطابق با 802.3z (ایمنی لیزر کلاس 1) | 2 | ||||
گیرنده | ||||||
طول موج مرکز | λC | 1470 | 1490 | 1510 | نانومتر | |
حساسیت گیرنده (متوسط توان) | سن | -20 | dBm | 3 | ||
توان اشباع ورودی (اضافه بار) | پسات | -3 | dBm | |||
ادعای LOS | LOSA | -36 | دسی بل | 4 | ||
LOS De-Assert | LOSD | -21 | dBm | 4 | ||
LOS Hysteresis | LOSH | 0.5 | 2 | 6 | dBm |
یادداشت:
1. در الگوی PRBS 2^7-1 NRZ اندازه گیری کنید
2. تعریف ماسک چشم فرستنده.
3. اندازه گیری با منبع نور 1310nm، ER = 9dB.BER =<10^-12 @PRBS=2^7-1 NRZ وقتی LOS قطع شود، خروجی RX data+/- در سطح بالا (ثابت) است.
تعیین پین و شرح پین
نمودار شمارهها و نامهای پین بلوک کانکتور برد میزبان
پین | نام | نام/توضیحات | یادداشت |
1 | VEE | زمین فرستنده | VEE ممکن است به صورت داخلی در ماژول SFP متصل شود |
2 |
خطای TX |
خطای فرستنده |
خطای TX یک خروجی جمع کننده/ تخلیه باز است که باید با یک مقاومت 4.7-10K روی برد میزبان بالا کشیده شود.نکته 1 برای اطلاعات بیشتر |
3 | TX1_غیرفعال کردن | غیرفعال کردن فرستنده Ch A | کانال ماژول A عملکرد را غیرفعال می کند |
4 |
MOD_DEF2 |
داده های رابط دو سیم |
رابط شناسه سریال 2 سیم، SDA |
5 | MOD_DEF1 | ساعت رابط دو سیمه | رابط ID سریال 2 سیم، SCL |
6 | TD2- | ورودی داده انتقال معکوس Ch B | این فرستنده دیفرانسیل قرار می دهد.آنها خطوط دیفرانسیل با جفت AC با پایان 100 دیفرانسیل در داخل ماژول هستند.کوپلینگ AC در داخل ماژول انجام می شود و بنابراین در برد میزبان مورد نیاز نیست |
7 |
TD2+ |
انتقال داده ورودی Ch B |
|
8 |
LOS1 |
از دست دادن سیگنال Ch A |
عملکرد شناسایی شده از دست دادن سیگنالنکته 2 برای اطلاعات بیشتر |
9 | RD2+ | خروجی داده های دریافتی Ch B | اینها خروجی های دیفرانسیل گیرنده هستند.آنها 100 خط دیفرانسیل AC کوپل شده هستند که باید با 100 (دیفرانسیل) در SERDES کاربر خاتمه یابد.کوپلینگ AC در داخل ماژول انجام می شود و بنابراین در برد میزبان مورد نیاز نیست. |
10 |
RD2- |
خروجی داده دریافتی معکوس Ch B |
|
11 |
VEE |
زمین فرستنده گیرنده |
VEE ممکن است به صورت داخلی در ماژول SFP متصل شود. |
12 |
RD1- |
خروجی داده دریافتی معکوس Ch A | اینها خروجی های دیفرانسیل گیرنده هستند.آنها 100 خط دیفرانسیل AC کوپل شده هستند که باید با 100 (دیفرانسیل) در SERDES کاربر خاتمه یابد.کوپلینگ AC در داخل ماژول انجام می شود و بنابراین در برد میزبان مورد نیاز نیست. |
13 |
RD1+ |
خروجی داده های دریافتی Ch A |
|
14 |
LOS2 |
از دست دادن سیگنال CH B |
عملکرد شناسایی شده از دست دادن سیگنالنکته 2 برای اطلاعات بیشتر |
15 | VCCR | قدرت گیرنده | 5 ± 3.3 ولت.نکته 3 برای اطلاعات بیشتر |
16 |
VCCT |
قدرت فرستنده |
5 ± 3.3 ولت.نکته 3 برای اطلاعات بیشتر |
17 | TX2_غیرفعال کردن | غیرفعال کردن فرستنده Ch B | کانال B ماژول عملکرد را غیرفعال می کند |
18 |
TD1+ |
انتقال داده ورودی Ch A |
این فرستنده دیفرانسیل قرار می دهد.آنها خطوط دیفرانسیل جفت شده با AC با پایان 100 دیفرانسیل در داخل ماژول هستند.کوپلینگ AC در داخل ماژول انجام می شود و بنابراین در برد میزبان مورد نیاز نیست |
19 |
TD1- |
ورودی داده انتقال معکوس Ch A | |
20 |
VEE |
زمین فرستنده گیرنده |
VEE ممکن است به صورت داخلی در ماژول SFP متصل شود. |
یادداشت:
1. وقتی زیاد باشد، خروجی نشان دهنده نوعی خطای لیزر در کانال A یا کانال B است. میزبان باید کانال A/B را برای جزئیات بخواند: اگر بیت 2 در [A2H:110] تنظیم شده باشد، خطای TX از کانال A.خطای TX از کانال B اگر بیت 2 در [B2H: 110] تنظیم شده باشد.پایین نشان دهنده عملکرد عادی است.در حالت کم، خروجی به <0.8V کشیده می شود.
2. وقتی بالا باشد، این خروجی نشان می دهد که توان نوری دریافتی کمتر از حساسیت گیرنده در بدترین حالت است (همانطور که توسط استاندارد در حال استفاده تعریف شده است).پایین نشان دهنده عملکرد عادی است.در حالت کم، خروجی به <0.4V کشیده می شود.VccT VccR منابع تغذیه هستند.آنها به عنوان 3.3 ولت ± 5٪ در پایه اتصال SFP تعریف شده اند.حداکثر جریان تغذیه 400Ma@3.3V است.Vcc ممکن است به صورت داخلی در ماژول فرستنده گیرنده SFP متصل شود.
ابعاد مکانیکی
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
