جزئیات محصول:
|
| تایپ کنید: | 2-فیبر 1G CSFP | نرخ داده (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| طول موج TX: | 2×1310 نانومتر | طول موج RX: | 2×1550 نانومتر |
| مولفه: | DFB+PIN | فاصله: | 40 کیلومتر |
| درجه حرارت: | تجاری | کلید واژه ها: | ماژول CSFP |
| برجسته کردن: | 2 فیبر فشرده SFP,1.244 گیگابیت بر ثانیه SFP فشرده,DOM SFP |
||

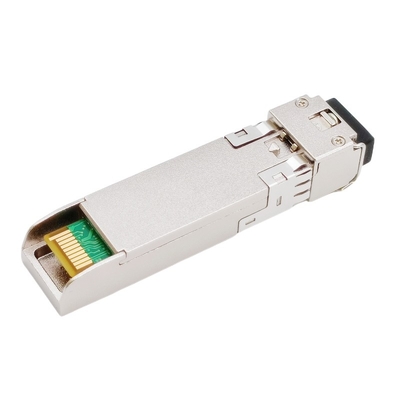

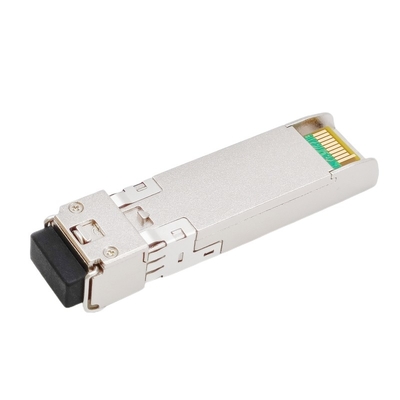

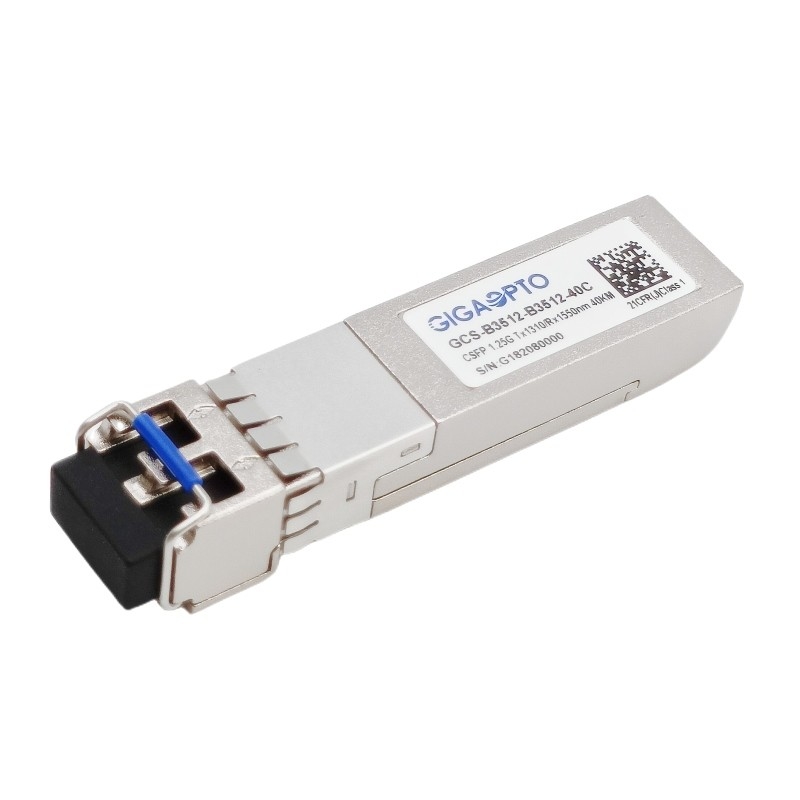

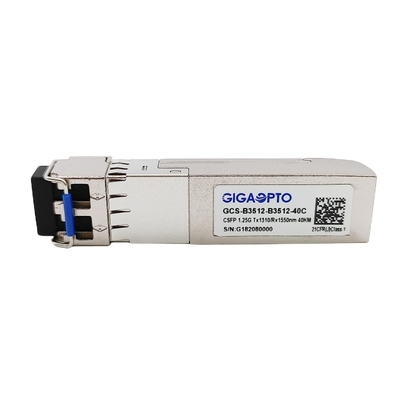

2 فیبر 1.244 گیگابیت بر ثانیه Compact SFP BIDI 1310nm/1550nm SMF 40km LC DOM
شرح
این فرستنده گیرنده 1000Base 2 کاناله CSFP BIDI، ماژول هایی با کارایی بالا و مقرون به صرفه هستند که از سرعت 1.244 گیگابیت بر ثانیه و فاصله انتقال 40 کیلومتر با SMF پشتیبانی می کنند. این فرستنده با کانکتور 20 پین SFP امکان اتصال اتصال داغ را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق گذرگاه سری I2C مشخص شده در MSA SFF-8472 در دسترس هستند.
فرستنده و گیرنده از واحد گیرنده نوری دو کاناله دو کاناله با پنج بخش تشکیل شده است: درایور LD، تقویت کننده محدود کننده، مانیتور تشخیص دیجیتال، نوع لیزر (لیزر DFB) و آشکارساز عکس پین.
خروجی نوری را می توان با یک ورودی سطح بالای منطقی TTL از Tx Disable غیرفعال کرد و همچنین سیستم می تواند ماژول را از طریق I2C غیرفعال کند.خطای Tx برای نشان دادن تخریب لیزر ارائه شده است.خروجی از دست دادن سیگنال (LOS) برای نشان دادن از دست دادن سیگنال نوری ورودی گیرنده یا وضعیت پیوند با شریک ارائه می شود.این سیستم همچنین می‌تواند اطلاعات LOS (یا لینک)/غیرفعال کردن/عیب را از طریق دسترسی ثبت I2C دریافت کند.SFP معمولی زمانی که به سوکت C-SFP وصل شود کار می کند، در عین حال اگر ماژول C-SFP به سوکت SFP معمولی وصل شود، آسیبی به C-SFP و برد میزبان نمی رسد.
فرستنده و گیرنده فشرده SFP (CSFP) به طور کامل با گزینه 2 و SFF-8472 فشرده Small Form-Factor Pluggable (CSFP) فشرده سازگار است.
مشخصات فنی
| سری محصولات | فرستنده گیرنده 2 کانال CSFP | P/N | GCS-B3512-B3512-40C |
| فاکتور فرم | SFP فشرده | تایپ کنید | دوگانه BiDi EX |
| داده هانرخ (گیگابیت بر ثانیه) | 1.244G/1.244G | تعداد خطوط | 2x (Tx/Rx) |
| حداکثر طول کابل | 40 کیلومتر | کانکتور/لهستانی | LC/UPC دوبلکس |
| طول موج TX | 2×1310 نانومتر | طول موج RX | 2×1550 نانومتر |
| ولتاژ برق | +3.3 ولت (معمولی) | مصرف برق | ≤ 1.3 وات |
| LD تایپ کنید | DFB | نوع PD | پین |
| میانگین TXقدرت | -5 ~ 0dBm | حساسیت RX | <-25dBm |
| نسبت انقراض | > 9dB | اضافه بار | > 0dBm |
| قدرت-بودجه (dB) | 20 دسی بل | تشخیص دیجیتال | پشتیبانی |
| درجه حرارت | عملکرد: تجاری 0 تا 70 درجه سانتی گراد | ضمانتنامه | 36 ماهه |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | MTBF | 1,000,000 ساعت | |
| انطباق | Gigabit Ethernet، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1300 | 1310 | 1320 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -5 | 0 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1530 | 1550 | 1570 | نانومتر | |||
| حساسیت گیرنده | -25 | dBm | 3 | |||||
| اضافه بار گیرنده | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -27 | dBm | |||||
| ادعای LOS | LOSآ | -40 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @1244Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
