جزئیات محصول:
|
| نوع محصول: | CSFP LX | نرخ داده: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| طول موج TX: | 2×1490 نانومتر | طول موج RX: | 2×1310 نانومتر |
| فاصله پیوند: | 20 کیلومتر | رسانه ها: | فیبر تک حالته |
| کلید واژه ها: | 2 کانال ماژول فرستنده گیرنده BIDI CSFP | ||
| برجسته کردن: | 2 کانال BIDI CSFP,1000 پایه BIDI CSFP,ماژول فرستنده گیرنده SFP فشرده |
||

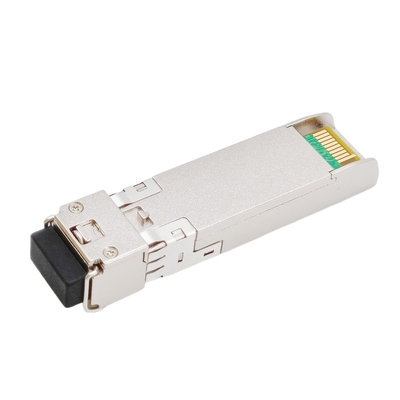

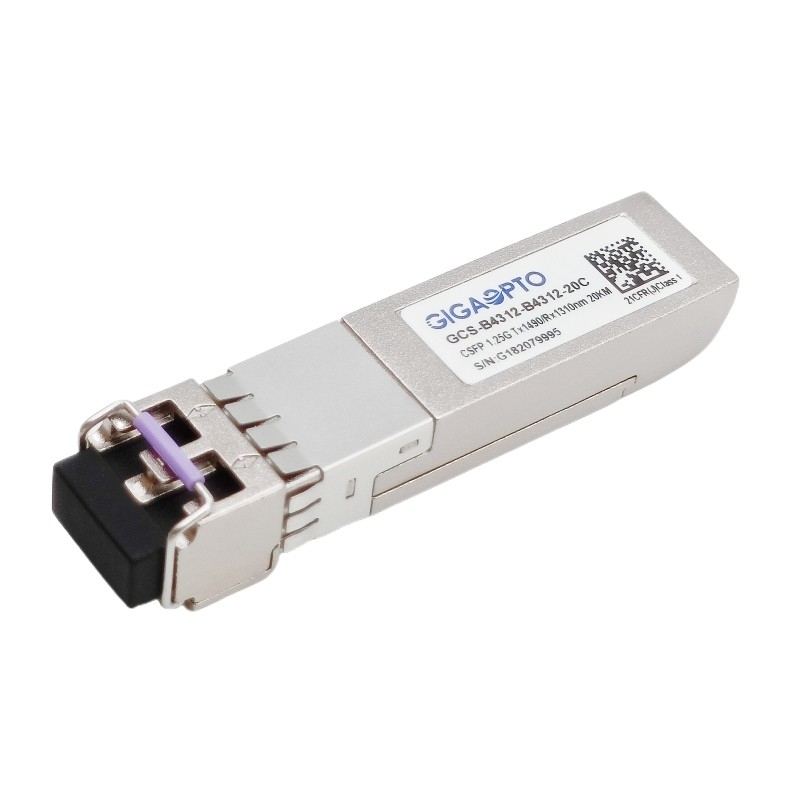

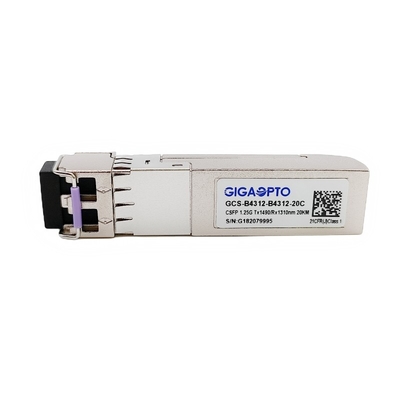

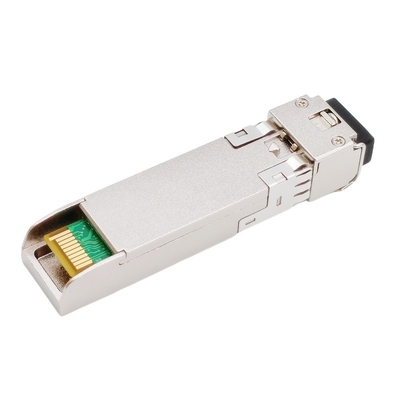

1000Base 2 Channels BIDI CSFP Transceiver Module TX1490nm/RX1310nm 20km LC DOM
شرح
فرستنده گیرنده CSFP BIDI LX20 دارای دو کانال ارتباطی داده مستقل است، این واحد فرستنده گیرنده برای هر کانال جداگانه از فرستنده لیزری DFB 1490 نانومتری بسیار مطمئن و گیرنده Photodiode 1310 نانومتری PIN استفاده می کند که فروشندگان سیستم شبکه را قادر می سازد تا تراکم پورت و توان انتقال داده را افزایش دهند. کاهش هزینه تجهیزات شبکه
این ماژول CSFP BIDI LX20 از سرعت داده 1.063-1.25Gbps پشتیبانی می کند و برنامه هایی مانند Gigabit Ethernet (1.25Gbps) و 1G Fiber Channel (1.0625Gbps) که حداکثر تا 20km لینک است، در محدوده دمایی استاندارد 0°-70°C کار می کند و دارای رابط دوگانه LC.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای نظارت عیب یابی نوری DDM/DOM از طریق رابط I2C در دسترس هستند و اطلاعات تشخیصی را در مورد شرایط عملیاتی فعلی ارائه می دهند.
این فرستنده و گیرنده CSFP BIDI LX20 به طور کامل با گزینه 2 MSA با قابلیت اتصال ضریب کوچک کوچک (CSFP) و دارای گواهینامه CE/RoHS سازگار است.
مشخصات فنی
| سری محصولات | فرستنده گیرنده دو طرفه CSFP | شماره قطعه | GCS-B4312-B4312-20C |
| بسته | CSFP | تایپ کنید | 2x BiDi LX |
| بیتنرخ(گیگابیت بر ثانیه) | 1.25G/1.25G | تعداد خطوط | 2x (Tx/Rx) |
| حداکثر رسیدن | 20 کیلومتر | رابط | کامپیوتر LC دوتایی |
| طول موج TX(معمول) | 2×1490 نانومتر | طول موج RX(معمول) | 2×1310 نانومتر |
| ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | قدرتاتلاف | ≤ 1.3 وات |
| لیزرتایپ کنید | DFB | PDتایپ کنید | پین |
| تیایکستوان خروجی | -9 ~ -3dBm | آرایکسحساسیت | < -22dBm |
| نسبت انقراض | > 9dB | اضافه بار | > -3dBm |
| بودجه برق (dB) | 13 دسی بل | تشخیص دیجیتال | پشتیبانی |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | وزن | 0.025 کیلوگرم | |
| پروتکل ها | Gigabit Ethernet، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1470 | 1490 | 1510 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -9 | -3 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1290 | 1330 | نانومتر | ||||
| حساسیت گیرنده | -23 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -23 | dBm | |||||
| ادعای LOS | LOSآ | -35 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 27-1 @1250Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
مدار رابط توصیه شده
