جزئیات محصول:
|
| تایپ کنید: | 2-فیبر 1G CSFP | نرخ داده (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| طول موج TX: | 2×1310 نانومتر | طول موج RX: | 2×1550 نانومتر |
| مولفه: | DFB+PIN | فاصله: | 40 کیلومتر |
| درجه حرارت: | تجاری | کلید واژه ها: | فرستنده گیرنده فیبر CSFP 1.244G |
| برجسته کردن: | 1000BASE CSFP,TX1550 CSFP,فرستنده گیرنده دوگانه BIDI |
||

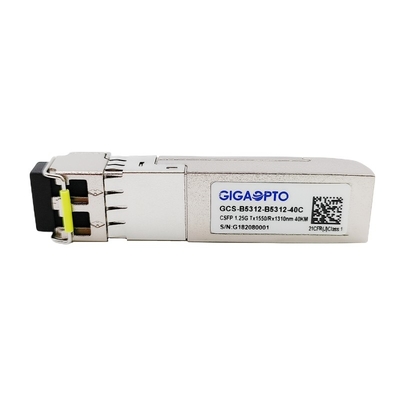

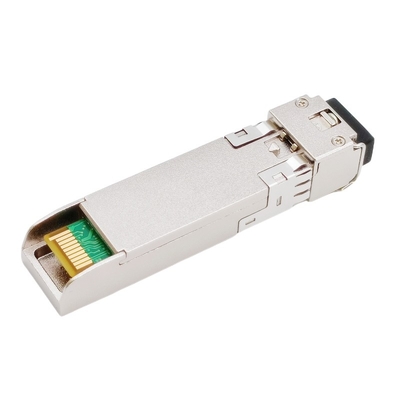

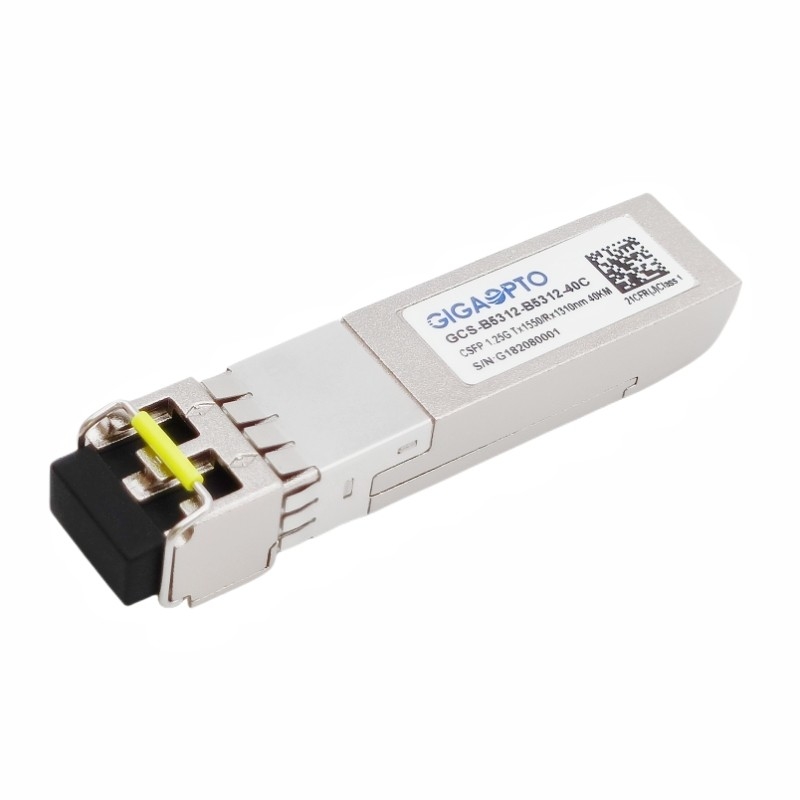

1000BASE CSFP Dual BIDI 40km TX1550 RX1310 SM فرستنده و گیرنده LC DOM
شرح
این فرستنده و گیرنده GCS-B5312-B5312-40C CSFP محصولی با عملکرد بالا و پایداری بالا است که در دمای استاندارد کار می کند، با استفاده از طول موج اسمی 151310nm 1550 nm/Rx nm 1000 Base-BX 2 کانال توان عملیاتی را تا 40 کیلومتر بر روی فیبر تک حالته (SMF) ارائه می دهد. یک کانکتور LC
برای هر کانال، فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری 1550 نانومتری DFB، یک دیود نوری پین 1310 نانومتری که با یک پیش تقویت کننده ترانس امپدانس (TIA) و واحد کنترل MCU یکپارچه شده است.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
فرستنده و گیرنده ها با Compact SFP Multi-Source Agreement (MSA) و SFF-8472 سازگار هستند. برای اطلاعات بیشتر، لطفاً به SFP MSA مراجعه کنید.
مشخصات فنی
| سری محصولات | فرستنده گیرنده دوگانه 1000Base CSFP | P/N | GCS-B5312-B5312-40C |
| بسته | SFP فشرده | تایپ کنید | 2 فیبر BIDI |
| داده ها-نرخ (گیگابیت بر ثانیه) | 1.244G/1.244G | تعداد خطوط | 2x (Tx/Rx) |
| رسیدن | 40 کیلومتر | رابط | LC/UPC دوبلکس |
| طول موج TX | 2×1550 نانومتر | طول موج RX | 2×1310 نانومتر |
| ولتاژ برق | +3.3 ولت (معمولی) | مصرف برق | ≤ 1.3 وات |
| TX تایپ کنید | DFB | نوع RX | پین |
| خروجی TXقدرت | -5 ~ 0dBm | حساسیت RX | <-25dBm |
| نسبت انقراض | > 9dB | اشباع | > 0dBm |
| قدرت-بودجه (dB) | 20 دسی بل | DDM | ساخته شده در |
| محیط | عملکرد: استاندارد 0 تا 70 درجه سانتیگراد | ضمانتنامه | 36 ماهه |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | MTBF | 1,000,000 ساعت | |
| پروتکل ها | اترنت 1000BASE، سازگار با MSA، SFF-8472 | ||
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1530 | 1550 | 1570 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -5 | 0 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1290 | 1310 | 1330 | نانومتر | |||
| حساسیت گیرنده | -25 | dBm | 3 | |||||
| اضافه بار گیرنده | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -27 | dBm | |||||
| ادعای LOS | LOSآ | -40 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @1244Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
