جزئیات محصول:
|
| تایپ کنید: | فرستنده گیرنده SFP+ 10 گیگابیت بر ثانیه | نرخ بیت (Gbps): | 10Gbps/10Gbps |
|---|---|---|---|
| بسته: | CSFP+ | طول موج (Ch1): | TX12700nm/RX1310nm |
| طول موج (Ch2): | TX1310nm/RX1270nm | لیزر/فتودیود: | DFB+PIN-TIA |
| رسیدن: | 20 کیلومتر | DOM: | پشتیبانی |
| کلید واژه ها: | 10G Compact SFP+ 20km | ||
| برجسته کردن: | فرستنده گیرنده DOM BIDI,فرستنده گیرنده BIDI 20 کیلومتر,10G Compact SFP+ |
||

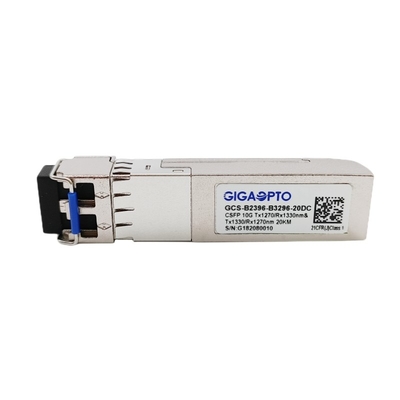

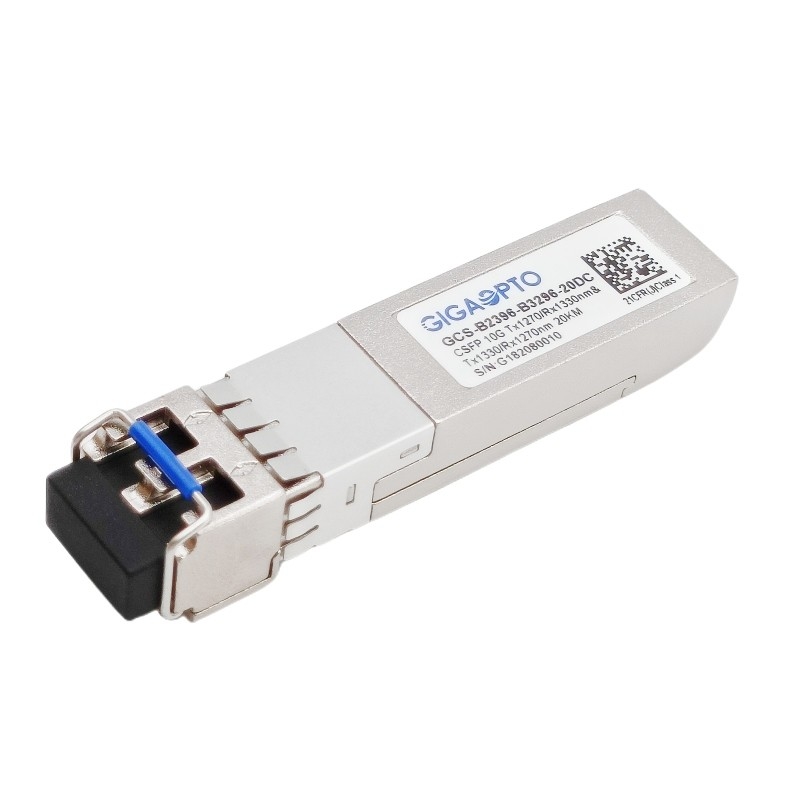

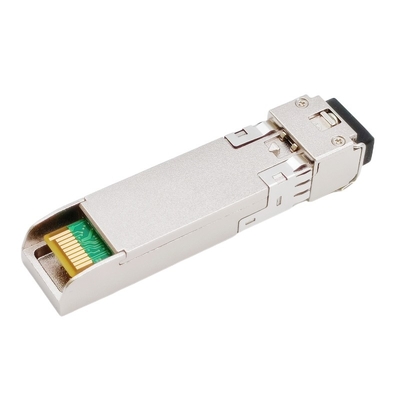

فرستنده گیرنده 10.3 گیگابیت بر ثانیه 2 کانال CSFP+ LC SM Ch1 TX1270RX1330 Ch2 TX1330RX1270 20 کیلومتر
شرح
فرستنده گیرنده GCS-B2396-B3296-20DC با گزینه 2 MSA با قابلیت اتصال ضریب شکل کوچک کوچک (CSFP) برای 10GBASE-LR و کانال فیبر سازگار است و به دو کانال دو جهته مستقل در هر پورت اجازه می دهد.
برای کانال اول، دارای فرستنده 1270 نانومتری DFB و گیرنده 1330 نانومتری است.
برای کانال دو، دارای فرستنده 1330 نانومتری DFB و گیرنده 1270 نانومتری است.
هر کانال از توان عملیاتی 10 گیگابیت بر ثانیه پشتیبانی می کند و تا 20 کیلومتر از طریق فیبر تک حالته با رابط LC پیوند دارد.
اگر ماژول C-SFP+ به یک سوکت SFP معمولی وصل شود، به C-SFP+ و برد میزبان آسیبی نمی رسد.عملکردهای تشخیص دیجیتال از طریق رابط I2C همانطور که در MSA SFF-8472 مشخص شده است در دسترس هستند.
فرستنده و گیرنده کاملاً با توافق نامه چند منبعی Compact SFP (MSA) و دارای گواهینامه CE/RoHS سازگار است.
مشخصات فنی
| رده محصولات | فرستنده گیرنده 10G CSFP+ | P/N | GCS-B2396-B3296-20DC |
| فاکتور فرم | CSFP+ | تایپ کنید | 2 پورت BOSA /SFP |
| نرخ داده (CH1/CH2)) | 10Gbps/10Gbps | تعداد خطوط | 2x (Tx/Rx) |
| رسیدن | 20 کیلومتر | رابط | ال سی دوبلکس |
| طول موج (CH1) | TX1270nm/RX1330nm | طول موج (CH2) | TX1330nm/RX1270 |
| ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | مصرف برق | ≤ 2.0 وات |
| نوع LD (CH1/CH2) | DFB | نوع PD (CH1/CH2) | PIN+TIA |
| قدرت فرستنده | -2~ +3dBm | حساسیت گیرنده | < -13dBm |
| نسبت انقراض | > 3.5 دسی بل | اضافه بار | > 0.5dBm |
| بودجه برق (dB) | 11 دسی بل | تشخیص دیجیتال | پشتیبانی |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | وزن | 0.03 کیلوگرم | |
| انطباق | پیوندهای اترنت 10G، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| مشخصات نوری فرستنده (0oC < Topr < 70oC، 3.13V <Vcc <3.47V) | ||||||
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت |
| میانگین قدرت راه اندازی | پو، میانگین | -2 | +3 | dBm | 1 | |
| نسبت انقراض | ER | 3.5 | ||||
| طول موج مرکز خروجی | ال سی |
1260 1320 |
1270 1330 |
1280 1340 |
نانومتر | CH1 CH2 |
| پهنای طیف خروجی | σل | 1 | نانومتر | عرض -20 دسی بل | ||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||
| نویز با شدت نسبی | RIN | -128 | dB/Hz | |||
| متوسط قدرت راه اندازی فرستنده OFF | -30 | dBm | ||||
1. توان خروجی به یک فیبر تک حالته 9/125 میلی متری متصل می شود.
| مشخصات نوری گیرنده (0oC < Topr < 70oC، 3.13V <Vcc <3.47V) | ||||||
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت |
| حساسیت 10.3 گیگابیت بر ثانیه | -13 | dBm | 2، توان متوسط | |||
| اضافه بار گیرنده | PMAX | 0.5 | --- | dBm | ||
| LOS -- بی حال | LOSD | --- | --- | -14 | dBm | انتقال: زیاد به پایین |
| LOS -- ادعا شده است | LOSآ | -35 | --- | --- | dBm | انتقال: کم به زیاد |
| طول موج عملیات | ال سی |
1320 1260 |
1340 1280 |
نانومتر | CH1 CH2 | |
2. اندازه گیری با توان متوسط;BER < 10-12و PRBS 231-1.
| ویژگی های الکتریکی | ||||||
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحدها | یادداشت |
| مشخصات رابط سیگنال با سرعت بالا (CML). | ||||||
| نرخ داده های ورودی | 10.3125 | گیگابیت بر ثانیه | ||||
| امپدانس ورودی دیفرانسیل | رین | 100 | Ω | |||
| دامنه ورودی دیفرانسیل داده | 80 | 1000 | mVpp | کوپل شده AC داخلی | ||
| نرخ داده خروجی | 10.3125 | گیگابیت بر ثانیه | ||||
| امپدانس خروجی دیفرانسیل | روت کردن | 100 | Ω | |||
| دامنه خروجی داده دیفرانسیل | 300 | 850 | mVpp | کوپل شده AC داخلی | ||
| مشخصات رابط سیگنال کم سرعت (LVTTL). | ||||||
| ولتاژ بالا ورودی | 2.0 | Vcc | V | |||
| ولتاژ پایین ورودی | GND | 0.8 | V | |||
| ولتاژ بالا خروجی | 2.0 | Vcc | V | |||
| خروجی ولتاژ پایین | GND | 0.8 | V | |||
