جزئیات محصول:
|
| تایپ کنید: | فرستنده گیرنده SFP فشرده 2.5 گیگابیت بر ثانیه | نرخ بیت (Gbps): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| طول موج TX: | 2×1550 نانومتر | طول موج RX: | 2×1310 نانومتر |
| لیزر/فتودیود: | DFB+PIN | فاصله: | 20 کیلومتر |
| DOM: | پشتیبانی | کلید واژه ها: | 2.5G Compact SFP 20km |
| برجسته کردن: | 2.5 گیگابیت بر ثانیه Compact SFP,Dual BIDI Compact SFP,tx 1310nm rx 1550nm |
||

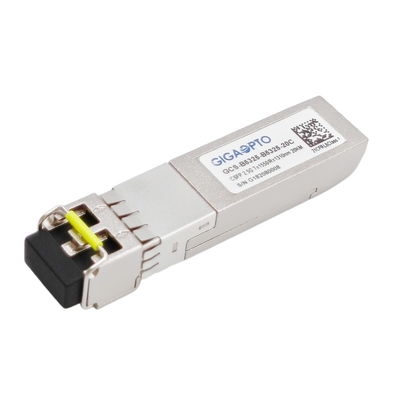

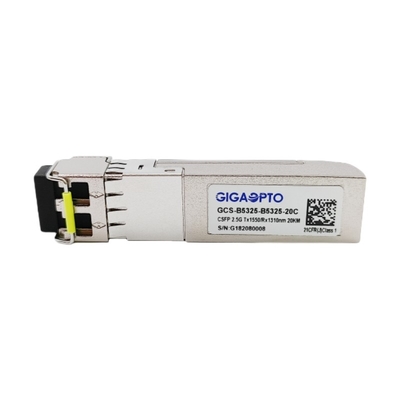

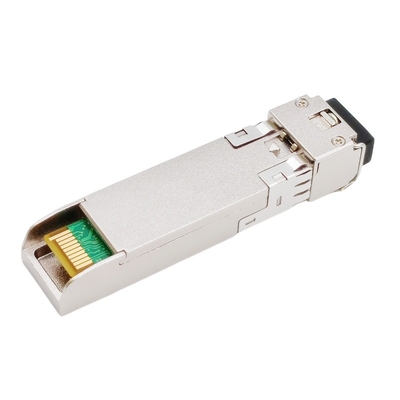

فرستنده گیرنده 2.5 گیگابیت بر ثانیه CSFP دوگانه BIDI TX1550nm RX1310nm LC 20km DOM
شرح
GCS-B5325-B5325-20C یک فرستنده گیرنده CSFP قابل اتصال با فرم فاکتور کوچک جمع و جور است که به طور خاص برای دو لینک دو جهته یکپارچه با کارایی بالا در فیبر تک حالته دوطرفه طراحی شده است.
این با دو BOSA 1.25 گیگابیت بر ثانیه در یک بسته SFP است، برای هر خط، دارای فرستنده لیزری 1550 نانومتری DFB با کیفیت بالا و فتودیود پین بسیار حساس 1310 نانومتری است، حداکثر انتقال می تواند تا 20 کیلومتر در فیبر تک حالته برسد.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C همانطور که در MSA SFF-8472 مشخص شده است در دسترس هستند.
فرستنده و گیرنده کاملاً با توافق نامه چند منبعی Compact SFP (MSA) و دارای گواهینامه CE/RoHS سازگار است.
مشخصات فنی
| رده محصولات | 2.5G Compact SFP | P/N | GCS-B5325-B5325-20C |
| بسته بندی | CSFP | تایپ کنید | 2 BOSA در یک پورت SFP |
| داده ها-سرعت(CH1/CH2)) | 2.488G/2.488G | تعداد خطوط | 2x (Tx/Rx) |
| طول پیوند | 20 کیلومتر | رابط | ال سی دوتایی |
| TXمرکزطول موج | 2×1310 نانومتر | RXمرکزطول موج | 2×1550 نانومتر |
| ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | قدرتمصرف | ≤ 1.8 وات |
| LDتایپ کنید | لیزر DFB | PDتایپ کنید | پین فتودیود |
| فرستندهقدرت | -5 ~ 0dBm | آرگیرندهحساسیت | < -19dBm |
| نسبت انقراض | > 8.2 دسی بل | اضافه بار | > 0dBm |
| قدرت Bمقدار (dB) | 14 دسی بل | DOM/DDM | پشتیبانی |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 36 ماهه |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | وزن | 30 گرم | |
| انطباق | Gigabit Ethernet، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1530 | 1550 | 1570 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -5 | 0 | dBm | 1 | |||
| نسبت انقراض | ER | 8.2 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.16 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1290 | 1330 | نانومتر | ||||
| حساسیت گیرنده | -19 | dBm | 3 | |||||
| اضافه بار گیرنده | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -19 | dBm | |||||
| ادعای LOS | LOSآ | -30 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @2488Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
نقشه حافظه تشخیصی دیجیتال
فرستنده‌ها محتویات حافظه سریال شناسه و اطلاعات تشخیصی در مورد شرایط عملیاتی فعلی را توسط رابط سریال دو سیمه (SCL، SDA) ارائه می‌کنند.
اطلاعات تشخیصی با کالیبراسیون داخلی یا کالیبراسیون خارجی همگی اجرا می شوند، از جمله نظارت بر توان دریافتی، نظارت بر توان انتقالی، نظارت بر جریان بایاس، نظارت بر ولتاژ منبع تغذیه و نظارت بر دما.
فیلد داده خاص نقشه حافظه تشخیصی دیجیتال به صورت زیر تعریف می شود.A0h/A2h برای Channel1 B0h/B2h برای Channel2
