جزئیات محصول:
|
| تایپ کنید: | فرستنده گیرنده CSFP 2.5 گیگابیت بر ثانیه | نرخ بیت (Gbps): | دوگانه 2.5 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج TX: | 2×1310 نانومتر | طول موج RX: | 2×1550 نانومتر |
| مولفه: | DFB+PIN | رسیدن: | 20 کیلومتر |
| DOM: | پشتیبانی | ||
| برجسته کردن: | گیرنده نوری CSFP BIDI,فرستنده و گیرنده نوری BIDI 20 کیلومتر,CSFP دوگانه 2.5G |
||

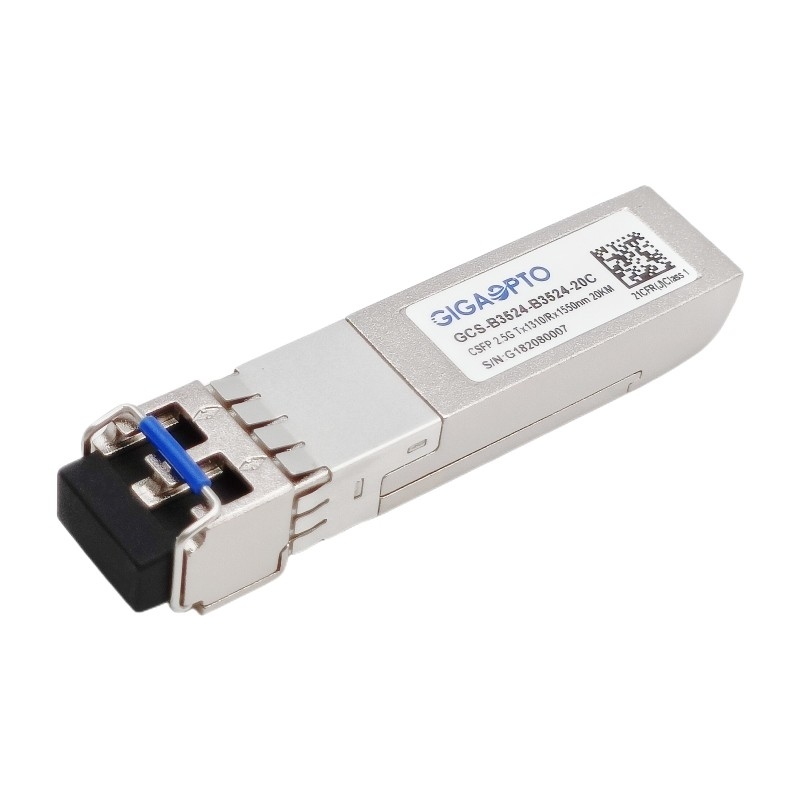

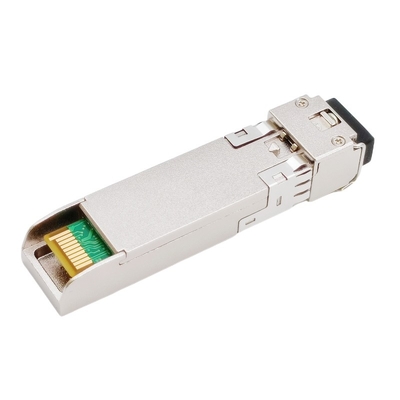

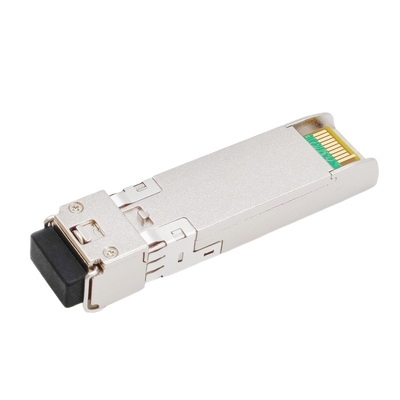

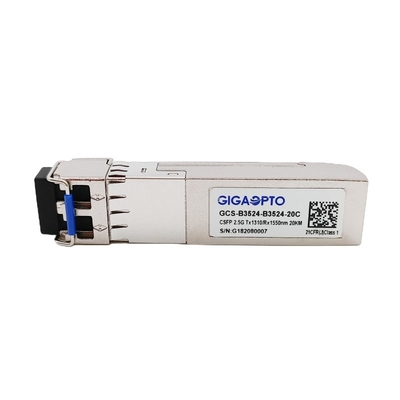

فرستنده گیرنده دو فیبر 2.5 گیگابیت بر ثانیه CSFP BIDI TX1310 RX1550 LC 20 کیلومتر DOM
شرح
GCS-B3524-B3524-20C با گزینه 2 توافق نامه چند منبعی (MSA) با فرم کوچک فشرده (CSFP) سازگار است، که به ایجاد دو پیوند اترنت گیگابیتی مجزا، که هر کدام روی یک فیبر تک حالته (SMF) کار می کنند، سازگار است. کابل نوری، که از توان عملیاتی 2.5 گیگابیت بر ثانیه با حداکثر انتقال 20 کیلومتر با رابط LC پشتیبانی می کند.
برای هر خط داده جداگانه، این واحد فرستنده گیرنده از فرستنده لیزری DFB با کیفیت بالا با طول موج اسمی 1310 نانومتر و گیرنده فتودیود پین 1550 نانومتری استفاده می کند.همه ماژول ها الزامات ایمنی لیزر کلاس 1 را برآورده می کنند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C همانطور که در MSA SFF-8472 مشخص شده است در دسترس هستند.
مشخصات فنی
| رده محصولات | فرستنده و گیرنده SFP فشرده | P/N | GCS-B3524-B3524-20C |
| بسته | CSFP | تایپ کنید | BIDI دو باند |
| داده ها-سرعت(گیگابیت بر ثانیه) | 2.488G/2.488G | تعداد خطوط | 2x (Tx/Rx) |
| طول پیوند | 20 کیلومتر | رابط | ال سی دوتایی |
| TXمرکزطول موج | 2×1310 نانومتر | RXمرکزطول موج | 2×1550 نانومتر |
| ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | قدرتمصرف | ≤ 1.8 وات |
| LDتایپ کنید | لیزر DFB | PDتایپ کنید | پین فتودیود |
| فرستندهقدرت | -5 ~ 0dBm | آرگیرندهحساسیت | < -19dBm |
| نسبت انقراض | > 8.2 دسی بل | اضافه بار گیرنده | > 0dBm |
| قدرت Bمقدار (dB) | 14 دسی بل | DOM/DDM | پشتیبانی |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 36 ماهه |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | وزن | 30 گرم | |
| انطباق | Gigabit Ethernet، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1260 | 1310 | 1360 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -5 | 0 | dBm | 1 | |||
| نسبت انقراض | ER | 8.2 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.16 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1530 | 1570 | نانومتر | ||||
| حساسیت گیرنده | -19 | dBm | 3 | |||||
| اضافه بار گیرنده | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -19 | dBm | |||||
| ادعای LOS | LOSآ | -30 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @2488Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
