جزئیات محصول:
|
| تایپ کنید: | 2 فرستنده گیرنده CSFP 2.488 گیگابیت بر ثانیه فیبر | نرخ داده (Gbps): | دوگانه 2.488 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج TX: | 2×1490 نانومتر | طول موج RX: | 2×1310 نانومتر |
| مولفه: | DFB+PIN | انتقال: | 20 کیلومتر |
| DDM: | پشتیبانی | کلید واژه ها: | فرستنده گیرنده 2.488G CSFP 20 کیلومتر |
| برجسته کردن: | 2.488 گیگابیت بر ثانیه CSFP,فرستنده گیرنده 2 فیبر CSFP,فرستنده گیرنده نوری CSFP 20 کیلومتر |
||

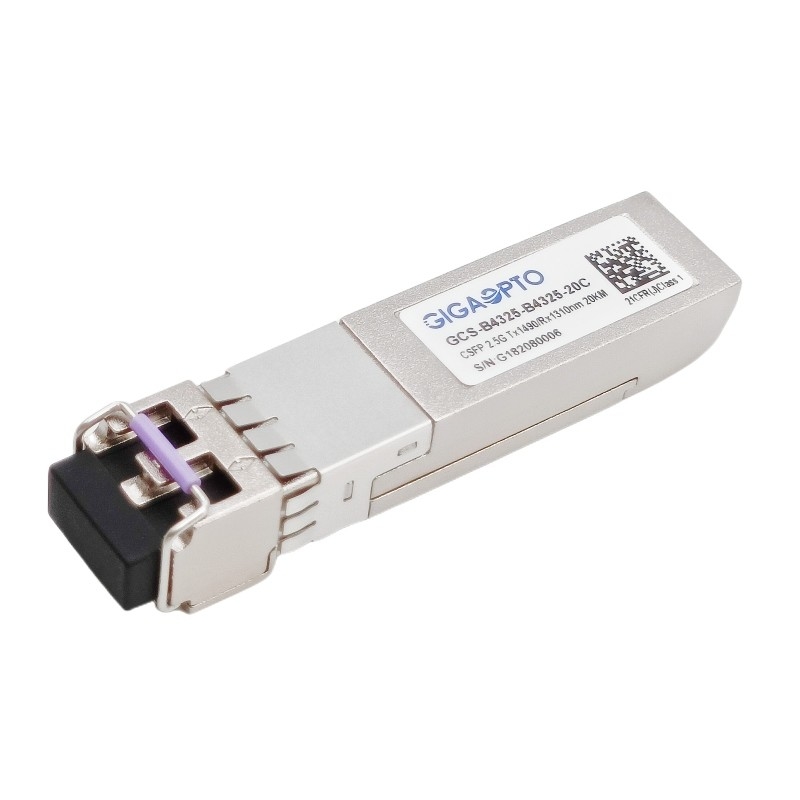

فرستنده گیرنده فشرده Bi-Di SFP 2.488 گیگابیت بر ثانیه 1490 نانومتر TX 1310 نانومتر RX 20 کیلومتر
شرح
فرستنده گیرنده GCS-B4325-B4325-20C یک ماژول با کارایی بالا و مقرون به صرفه است که در آن هر دو پورت دو جهته هستند، هر پورت از توان عملیاتی 2448 مگابیت در ثانیه و فاصله انتقال 20 کیلومتر با SMF پشتیبانی می کند.
واحد فرستنده گیرنده دو کانال مستقل از سه بخش تشکیل شده است: یک فرستنده لیزری 1490 نانومتری DFB با کیفیت بالا، یک دیود نوری پین 1310 نانومتری قابل اعتماد بالا که با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU یکپارچه شده است.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C همانطور که در MSA SFF-8472 مشخص شده است در دسترس هستند.
فرستنده و گیرنده کاملاً با قرارداد چند منبعی Compact SFP (MSA) سازگار است.
مشخصات فنی
| رده محصولات | 2 فرستنده CSFP فیبر | P/N | GCS-B4325-B4325-20C |
| فاکتور فرم | CSFP | فن آوری | BIDI دو باند |
| بیت-سرعت(گیگابیت بر ثانیه) | 2.488G/2.488G | تعداد خطوط | 2x (Tx/Rx) |
| انتقال کابل | 20 کیلومتر | رابط | LC UPC دوتایی |
| TXمرکزطول موج | 2×1310 نانومتر | RXمرکزطول موج | 2×1490 نانومتر |
| ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | اتلاف قدرت | ≤ 1.8 وات |
| فرستندهتایپ کنید | لیزر DFB | آرگیرندهتایپ کنید | پین |
| فرستندهقدرت | -5 ~ 0dBm | آرگیرندهحساسیت | < -19dBm |
| نسبت انقراض | > 9dB | اضافه بار گیرنده | > 0dBm |
| نوریبمقدار (dB) | 14 دسی بل | تشخیص دیجیتال | ساخته شده در |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 36 ماهه |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | MTBF | 1,000,000 ساعت | |
| انطباق | Gigabit Ethernet، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1470 | 1490 | 1510 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -5 | 0 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.16 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1290 | 1330 | نانومتر | ||||
| حساسیت گیرنده | -19 | dBm | 3 | |||||
| اضافه بار گیرنده | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -19 | dBm | |||||
| ادعای LOS | LOSآ | -30 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @2488Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
