جزئیات محصول:
|
| تایپ کنید: | فرستنده گیرنده 2.5 گیگابیت بر ثانیه CSFP دوگانه BIDI | نرخ داده (Gbps): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| طول موج TX: | 2×1310 نانومتر | طول موج RX: | 2×1490 نانومتر |
| جزء LD/PD: | DFB+PIN | انتقال: | 20 کیلومتر |
| درجه حرارت: | تجاری | کلید واژه ها: | فرستنده گیرنده 2.5G CSFP BIDI 20 کیلومتر |
| برجسته کردن: | فرستنده گیرنده 2.5Gbps CSFP,CSFP Dual BIDI,RX1490 |
||

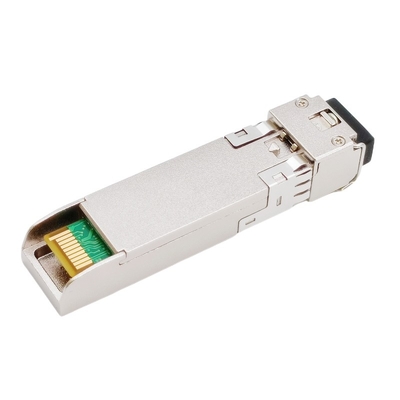

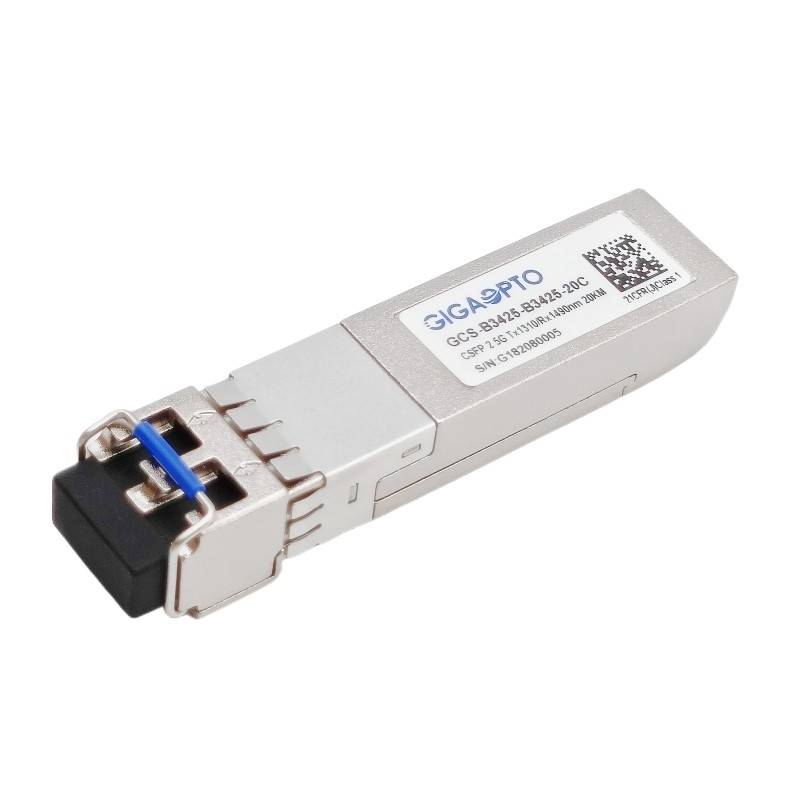

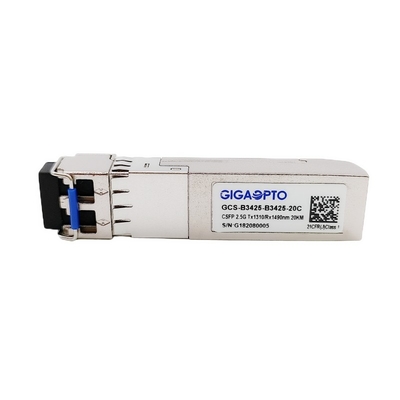

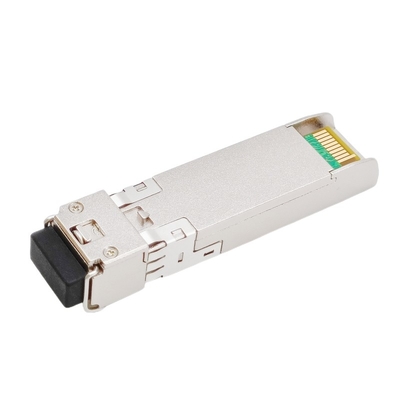

فرستنده گیرنده LC DOM 2.5Gbps CSFP Dual BIDI 20km TX1310 RX1490
شرح
GCS-B3425-B3425-20C با گزینه 2 قرارداد چند منبعی (MSA) Compact Form-Factor Pluggable Compact Small Form- Factor Pluggable (CSFP) سازگار است، 2.488Gbps و انتقال 20km را از طریق فیبر تک حالته (SMF) با استفاده از طول موج 110mTx3 فراهم می کند. /1490nmRx از طریق یک کانکتور LC. با کانکتور 20 پین SFP امکان اتصال داغ را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C همانطور که در MSA SFF-8472 مشخص شده است در دسترس هستند.
فرستنده گیرنده از واحد گیرنده نوری دو کاناله دو کاناله با پنج بخش تشکیل شده است: درایور LD، تقویت کننده محدود کننده، مانیتور تشخیص دیجیتال، نوع لیزر (لیزر DFB) و آشکارساز عکس پین.
خروجی نوری را می توان با یک ورودی سطح بالای منطقی TTL از Tx Disable غیرفعال کرد و همچنین سیستم می تواند ماژول را از طریق I2C غیرفعال کند.خطای Tx برای نشان دادن تخریب لیزر ارائه شده است.خروجی از دست دادن سیگنال (LOS) برای نشان دادن از دست دادن سیگنال نوری ورودی گیرنده یا وضعیت پیوند با شریک ارائه می شود.این سیستم همچنین می‌تواند اطلاعات LOS (یا لینک)/غیرفعال کردن/عیب را از طریق دسترسی ثبت I2C دریافت کند.SFP معمولی زمانی که به سوکت C-SFP وصل شود کار می کند، در عین حال اگر ماژول C-SFP به سوکت SFP معمولی وصل شود، آسیبی به C-SFP و برد میزبان نمی رسد.
مشخصات فنی
| رده محصولات | فرستنده گیرنده 2.5G CSFP | P/N | GCS-B3425-B3425-20C |
| نوع بسته | CSFP | تایپ کنید | دو فیبر BIDI |
| نرخ بیت (Gbps) | 2.488G/2.488G | تعداد خطوط | 2x (Tx/Rx) |
| حداکثر طول کابل | 20 کیلومتر | رابط | ال سی دوتایی |
| طول موج TX | 2×1310 نانومتر | طول موج RX | 2×1490 نانومتر |
| ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | اتلاف قدرت | ≤ 1.8 وات |
| نوع TX | DFB | نوع RX | پین |
| توان خروجی TX | -5 ~ 0dBm | حساسیت RX | < -19dBm |
| نسبت انقراض | > 9dB | اشباع | > 0dBm |
| بودجه نوری (dB) | 14 دسی بل | تشخیص دیجیتال | ساخته شده در |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 36 ماهه |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | MTBF | 1,000,000 ساعت | |
| انطباق | Gigabit Ethernet، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1260 | 1310 | 1360 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -5 | 0 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.16 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1470 | 1510 | نانومتر | ||||
| حساسیت گیرنده | -19 | dBm | 3 | |||||
| اضافه بار گیرنده | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -19 | dBm | |||||
| ادعای LOS | LOSآ | -30 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @2488Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
