جزئیات محصول:
|
| تایپ کنید: | دوگانه CSFP EX | نرخ بیت: | دوگانه 1.244 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج TX: | 2×1310 نانومتر | طول موج RX: | 2×1490 نانومتر |
| لیزر: | DFB | انتقال: | 40 کیلومتر |
| درجه حرارت: | استاندارد 0 تا 70 درجه سانتی گراد | کلید واژه ها: | فرستنده گیرنده 1.244G CSFP BIDI |
| برجسته کردن: | دو کانال CSFP,1.244G CSFP,ماژول فرستنده گیرنده BIDI 40 کیلومتر |
||

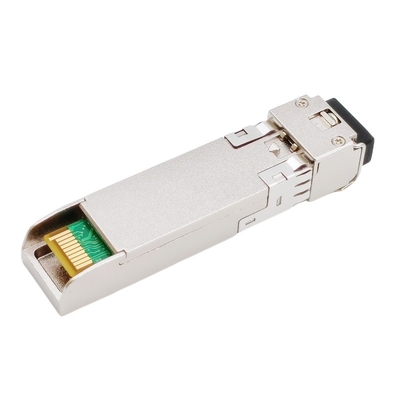

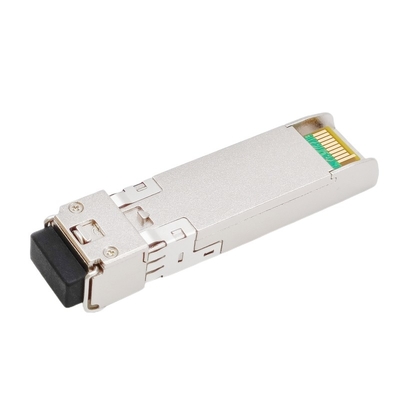

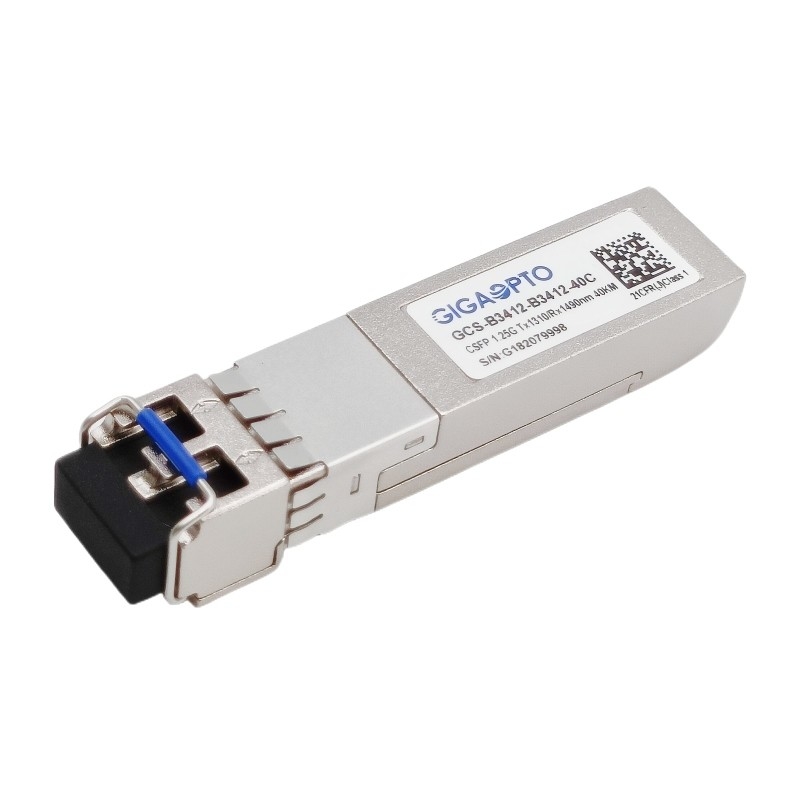

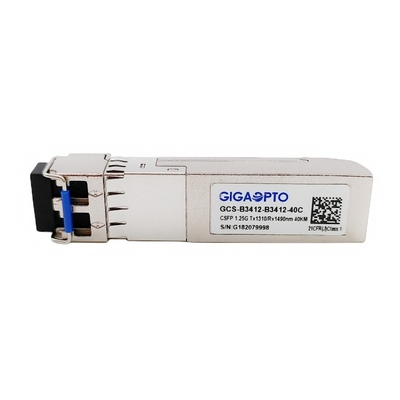

ماژول فرستنده گیرنده BIDI CSFP دو کاناله 1.244G TX1310nm RX1490nm SMF 40km
شرح
این GCS-B3412-B3412-40C یک فرستنده گیرنده CSFP (Compact SFP) است که در آن هر دو پورت دو جهته هستند، یعنی ارائه می کنند.
ظرفیت دو برابر در مقایسه با فرستنده گیرنده BiDi معمولی که از یک پورت استفاده نمی شود.این مستلزم آن است که تجهیزات میزبان از فرستنده گیرنده CSFP پشتیبانی کنند.
سرعت انتقال 1244 مگابیت بر ثانیه و فاصله انتقال 40 کیلومتر با SMF را پشتیبانی می کند.برای هر پورت، واحد فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده ترانس امپدانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
مشخصات فنی
| سری محصولات | فرستنده گیرنده 1G CSFP | P/N | GCS-B3412-B3412-40C |
| بسته بندی | CSFP | تایپ کنید | دوگانه BiDi EX |
| نرخ بیت (Gbps) | 2x 1.244G | تعداد خطوط | 2x (Tx/Rx) |
| طول کابل | 40 کیلومتر | رابط | LC/UPC دوبلکس |
| طول موج TX | 2×1310 نانومتر | طول موج RX | 2×1490 نانومتر |
| ولتاژ برق | +3.3 ولت (معمولی) | مصرف برق | ≤ 1.3 وات |
| بخش فرستنده | DFB | قسمت گیرنده | پین |
| قدرت فرستنده | -5 ~ 0dBm | حساسیت RX | <-25dBm |
| نسبت انقراض | > 9dB | اضافه بار | > 0dBm |
| بودجه نوری (dB) | 20 دسی بل | DOM/DDM | پشتیبانی |
| درجه حرارت | عملکرد: تجاری 0 تا 70 درجه سانتی گراد | ضمانتنامه | 36 ماهه |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | وزن | 25 گرم | |
| انطباق | Gigabit Ethernet، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1290 | 1310 | 1330 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -5 | 0 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1470 | 1490 | 1510 | نانومتر | |||
| حساسیت گیرنده | -25 | dBm | 3 | |||||
| اضافه بار گیرنده | 0 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -27 | dBm | |||||
| ادعای LOS | LOSآ | -40 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @1244Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
