جزئیات محصول:
|
| تایپ کنید: | دوگانه 1000Base-BX CSFP eLX | نرخ بیت: | دوگانه 1.25 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج TX: | 2×1550 نانومتر | طول موج RX: | 2×1310 نانومتر |
| LD/PD: | DFB+PIN | انتقال: | 20 کیلومتر |
| رسانه ها: | فیبر تک حالته | برجسته: | ماژول گیرنده نوری CSFP |
| برجسته کردن: | فرستنده و گیرنده CSFP,CSFP 20 کیلومتر,ماژول تک فیبر sfp |
||

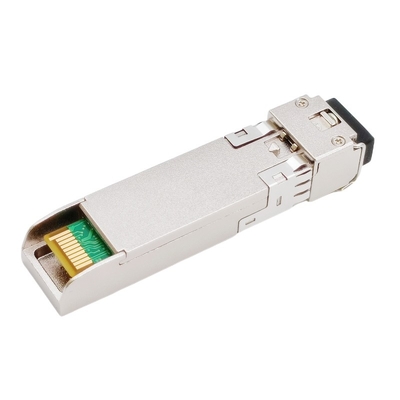

فرستنده گیرنده کامپکت Bi-Di SFP 1.25 گیگابیت بر ثانیه، 20 کیلومتر دستیابی به 1550 نانومتر TX 1310 نانومتر RX
شرح

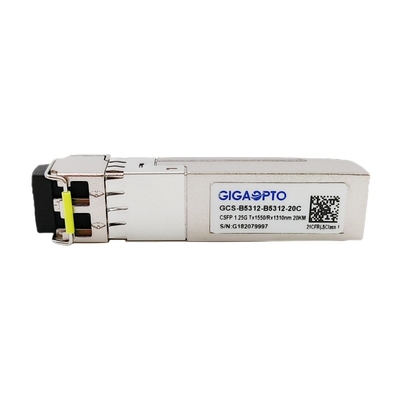

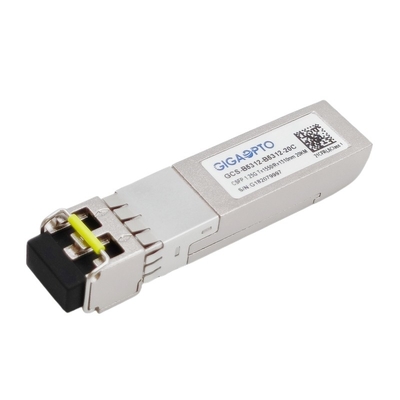

این فرستنده و گیرنده GCS-B5312-B5312-20C CSFP یک محصول بسیار کم توان (مصرف انرژی کمتر از 1.3 وات)، عملکرد بالا و پایداری بالا است که در دمای استاندارد تجاری کار می کند و توان عملیاتی 1000 Base-BX 2 کاناله را تا 20 کیلومتر بیش از استاندارد تک است. فیبر حالت از طریق یک کانکتور LC دوبلکس.
فرستنده گیرنده CSFP BIDI LX20 دارای دو کانال ارتباطی داده مستقل است، برای هر کانال جداگانه این فرستنده گیرنده از فرستنده لیزری 1550 نانومتری DFB بسیار قابل اعتماد و گیرنده دیود نوری 1310 نانومتری PIN استفاده می کند که همه ماژول ها الزامات ایمنی لیزر کلاس 1 را برآورده می کنند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C مشخص شده در SFP MSA SFF-8472 در دسترس هستند.
این فرستنده گیرنده CSFP eLX به طور کامل با گزینه 2 MSA با قابلیت اتصال ضریب فرم کوچک (CSFP) فشرده و دارای گواهینامه CE/RoHS سازگار است.
مشخصات فنی
| سری محصولات | 1.25G CSFP | پ/ن | GCS-B5312-B5312-20C |
| پکاging | CSFP | تایپ کنید | BiDi eLX دوگانه |
| بیتنرخ(گیگابیت بر ثانیه) | 2x 1.25G | تعداد خطوط | 2x Tx / 2x Rx |
| دسترسی به پیوند | 20 کیلومتر | رابط | دوبلکس LC/UPC |
| طول موج TX(معمول) | 2×1550 نانومتر | طول موج RX(معمول) | 2×1310 نانومتر |
| ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | قدرتاتلاف | ≤ 1.2 وات |
| تیفرستندهمولفه | DFB | آرگیرندهمولفه | پین |
| فرستندهقدرت | -9 ~ -3dBm | آرایکساسحساسیت | < -22dBm |
| نسبت انقراض | > 9dB | اشباع RX | > -3dBm |
| پاور-بمقدار (dB) | 13 دسی بل | DOM | پشتیبانی |
| محیط | عملکرد: استاندارد 0 تا 70 درجه سانتیگراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | وزن | 25 گرم | |
| پروتکل ها | Gigabit Ethernet، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1480 | 1550 | 1580 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -9 | -3 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1290 | 1330 | نانومتر | ||||
| حساسیت گیرنده | -23 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -23 | dBm | |||||
| ادعای LOS | LOSآ | -35 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 27-1 @1250Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
