جزئیات محصول:
|
| تایپ کنید: | 2-فیبر 100 پایه CSFP | نرخ داده (Gbps): | دوگانه 155 مگابیت بر ثانیه |
|---|---|---|---|
| طول موج TX: | 2×1550 نانومتر | طول موج RX: | 2×1310 نانومتر |
| مولفه: | DFB+PIN | فاصله: | 40 کیلومتر |
| DOM/DDM: | پشتیبانی | کلید واژه ها: | فرستنده گیرنده 100Base-BX CSFP |
| برجسته کردن: | 100BASE BX CSFP,CSFP Dual BIDI,فرستنده گیرنده DOM SM |
||

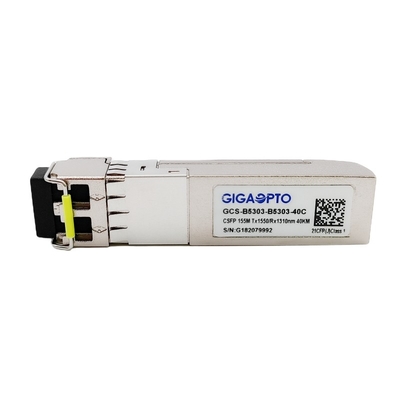

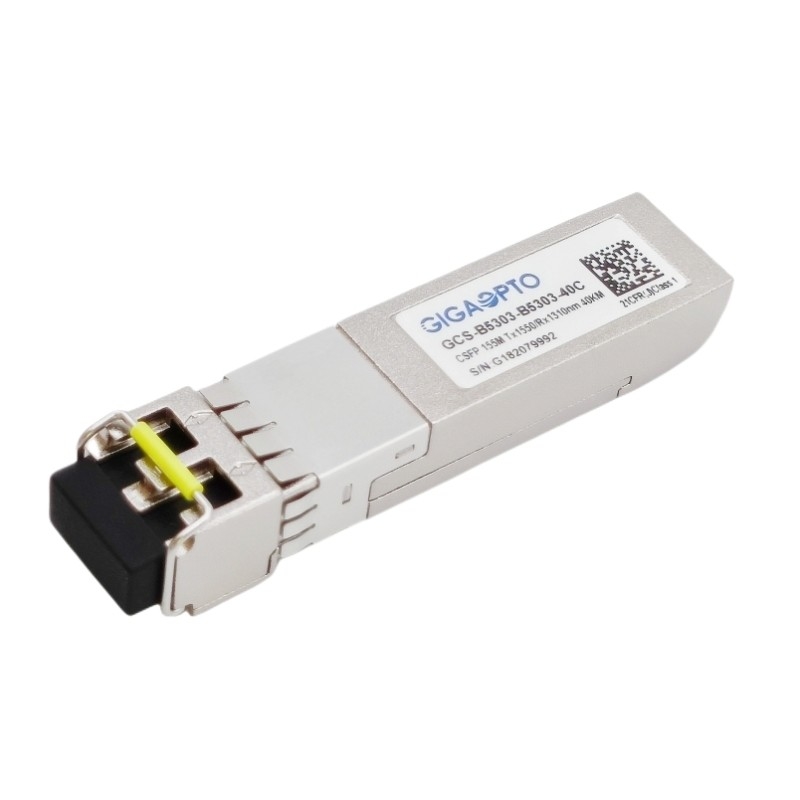

فرستنده گیرنده SFP فشرده 155 مگابیت بر ثانیه 1550 نانومتر TX 1310 نانومتر RX 40 کیلومتر
شرح
این فرستنده و گیرنده GCS-B5303-B5303-40C CSFP محصولی با کارایی بالا و پایداری بالا است که در دمای استاندارد کار می کند، با استفاده از طول موج اسمی 151310nmT/1550nmT/mT، توان عملیاتی 2 کاناله 100Base-BX را تا 40 کیلومتر بر روی فیبر تک حالته (SMF) ارائه می دهد. یک کانکتور LC
برای هر کانال، فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری 1550 نانومتری DFB بسیار قابل اعتماد، یک آشکارساز نوری پین 1310 نانومتری با کیفیت بالا که با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU یکپارچه شده است.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.

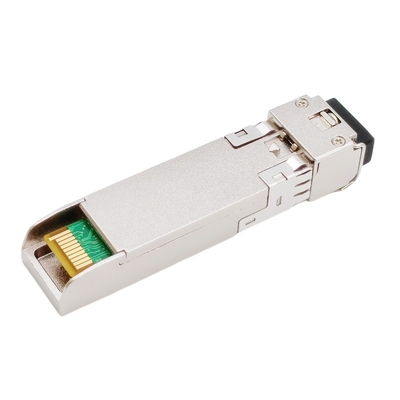

دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C مشخص شده در SFP MSA SFF-8472 در دسترس هستند.
این فرستنده و گیرنده 2 فیبر 100 پایه کاملاً مطابق با گزینه 2 MSA با قابلیت اتصال با ضریب کوچک کوچک (CSFP) و دارای گواهینامه CE/RoHS است.
امکانات
| سری محصولات | 2 فیبر 100 پایه CSFP | پهنر شماره | GCS-B5303-B5303-40C |
| بسته | CSFP | تایپ کنید | 2x BIDI در هر پورت SFP |
| داده ها-نرخ(Ch1/Ch2) | 155Mbps/155Mbps | تعداد خطوط | 2x (Tx/Rx) |
| انتقال | 40 کیلومتر @ G652 SMF | رابط | ال سی دوبلکس |
| طول موج-چ1 | TX_1550nm/RX_1310nm | طول موج-چ2 | TX_1550nm/RX_1310nm |
| قدرتولتاژ | +3.3 ولت | قدرتاتلاف | ≤ 1.3 وات |
| فرستندهتایپ کنید | لیزر DFB | گیرندهتایپ کنید | پین |
| تیفرستندهقدرت | -1 ~ -4dBm | آرگیرندهحساسیت | < -39dBm |
| نسبت انقراض | > 9dB | اضافه بار | > -3dBm |
| نوریبودجه (dB) | 38 دسی بل | تشخیص دیجیتال | پشتیبانی |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | واحد وزن | 25 گرم | |
| پروتکل ها | اترنت سریع، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1530 | 1550 | 1570 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -4 | -1 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1290 | 1330 | نانومتر | ||||
| حساسیت گیرنده | -35 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -35 | dBm | |||||
| ادعای LOS | LOSآ | -45 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @155Mbps، BER ≤1×10-12 اندازه‌گیری شد.
4. AC-coupled داخلی.
