جزئیات محصول:
|
| نوع محصول: | 2 فیبر 100 پایه CSFP BIDI EX | نرخ داده (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| طول موج (Ch1/Ch2): | TX_1310nm/RX_1550nm | انتقال: | 40 کیلومتر |
| مولفه: | FP+PIN | درجه حرارت: | تجاری |
| رابط: | ال سی دوتایی | کلید واژه ها: | 2 فرستنده و گیرنده فیبر BIDI EX |
| برجسته کردن: | RX 1550 نانومتر CSFP,TX 1310 نانومتر CSFP,100 CSFP پایه |
||

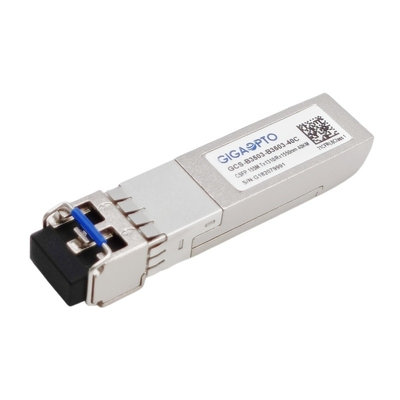

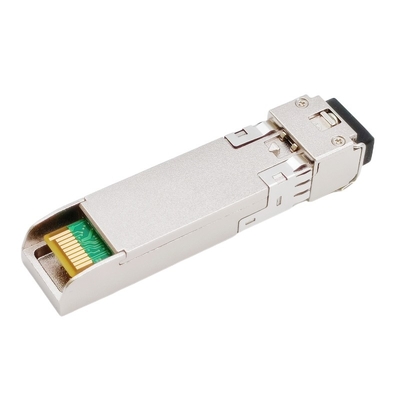

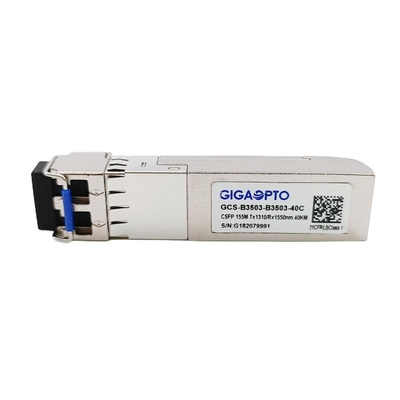

فرستنده گیرنده کامپکت Bi-Di SFP 155 مگابیت بر ثانیه 1310 نانومتر TX 1550 نانومتر RX 40 کیلومتر
شرح
این فرستنده گیرنده 2 فیبر 100 پایه CSFP یک محصول بسیار کم توان (مصرف برق <1.3 وات)، عملکرد بالا و پایداری بالا است که در دمای تجاری کار می کند و از 155 مگابیت بر ثانیه و فاصله انتقال 40 کیلومتر با کابل SMF پشتیبانی می کند.
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
فرستنده و گیرنده ها با Compact SFP Multi-Source Agreement (MSA) و SFF-8472 سازگار هستند.
امکانات
| سری محصولات | 2 فیبر 100 پایه CSFP | پهنر شماره | GCS-B3503-B3503-40C |
| بسته | CSFP | تایپ کنید | 2x BIDI در هر پورت SFP |
| داده ها-نرخ(Ch1/Ch2) | 155Mbps/155Mbps | تعداد خطوط | 2x (Tx/Rx) |
| انتقال | 40 کیلومتر @ G652 SMF | رابط | ال سی دوبلکس |
| طول موج-چ1 | TX_1310nm/RX_1550nm | طول موج-چ2 | TX_1310nm/RX_1550nm |
| قدرتولتاژ | +3.3 ولت | قدرتاتلاف | ≤ 1.3 وات |
| فرستندهتایپ کنید | لیزر FP | گیرندهتایپ کنید | پین فتودیود |
| تیفرستندهقدرت | -1 ~ -4dBm | آرگیرندهحساسیت | < -39dBm |
| نسبت انقراض | > 9dB | اضافه بار | > -3dBm |
| نوریبودجه (dB) | 38 دسی بل | تشخیص دیجیتال | پشتیبانی |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | واحد وزن | 25 گرم | |
| پروتکل ها | اترنت سریع، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1260 | 1310 | 1360 | نانومتر | |||
| عرض طیفی (RMS) | ∆λ | 4 | نانومتر | |||||
| توان خروجی متوسط | نفخ | -1 | -4 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1530 | 1570 | نانومتر | ||||
| حساسیت گیرنده | -35 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -35 | dBm | |||||
| ادعای LOS | LOSآ | -45 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @155Mbps، BER ≤1×10-12 اندازه‌گیری شد.
4. AC-coupled داخلی.
