جزئیات محصول:
|
| نوع محصول: | 155 مگابیت بر ثانیه CSFP EX | پهنای باند (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| طول موج (Ch1/Ch2)): | TX_1490nm/RX_1310nm | فاصله فیبر: | 40 کیلومتر |
| نوع LD/PD: | DFB+PIN | درجه حرارت: | استاندارد 0 تا 70 درجه سانتی گراد |
| رابط: | LC | کلید واژه ها: | ماژول گیرنده نوری CSFP BIDI |
| برجسته کردن: | 2x 155Mbps Compact SFP,LC Compact SFP,1310nm 1490nm sfp |
||

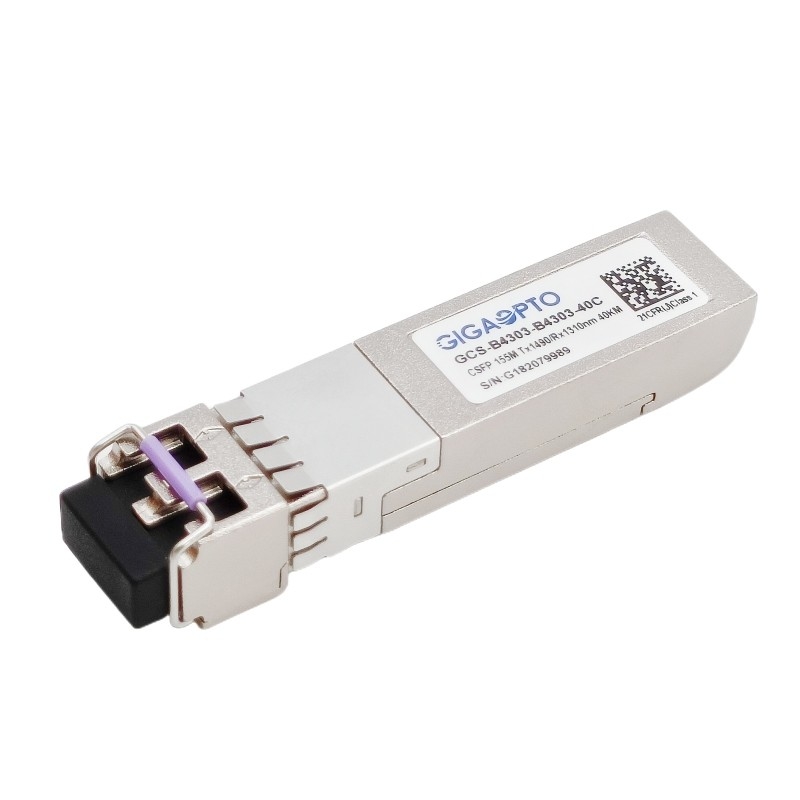

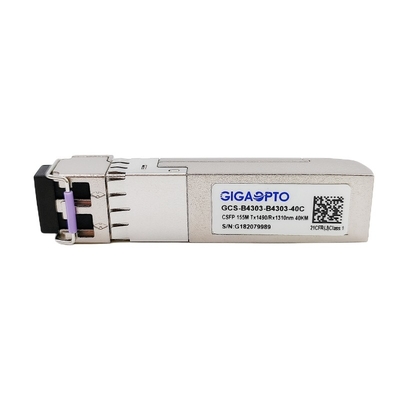

2 x 155 مگابیت در ثانیه TX_1490 نانومتر/RX_1310 نانومتر CSFP BIDI گیرنده LC 40 کیلومتر DOM
شرح
GCS-B4303-B4303-40C قابل اتصال با ضریب فرم کوچک فشرده (CSFP) نسخه ای از SFP با همان ضریب فرم مکانیکی است که به دو کانال دو جهته مستقل در هر پورت اجازه می دهد.
این شامل دو BOSA در یک پورت SFP است، هر BOSA متشکل از فرستنده لیزری 1490 نانومتری DFB با کیفیت بالا و فتودیود پین 1310 نانومتری با حساسیت بالا است که توان عملیاتی 155 مگابیت بر ثانیه را با انتقال لینک 40 کیلومتری ارائه می‌کند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق یک رابط I2C مشخص شده در SFP MSA SFF-8472 در دسترس هستند، مانیتورهای زمان واقعی دما، ولتاژ منبع تغذیه، جریان بایاس لیزر، متوسط توان خروجی لیزر و توان خروجی دریافتی ارائه شده است.
این فرستنده گیرنده CSFP دو فیبر به طور کامل با گزینه 2 MSA قابل اتصال با فرم کوچک (CSFP) و دارای گواهینامه CE/RoHS سازگار است.
امکانات
| سری محصولات | 2×155 مگابیت بر ثانیه CSFP BIDI | پهنر شماره | GCS-B4303-B4303-40C |
| بسته | CSFP | تایپ کنید | 2x BIDI در هر پورت SFP |
| داده ها-نرخ(Ch1/Ch2) | 155Mbps/155Mbps | تعداد خطوط | 2x (Tx/Rx) |
| انتقال | 40 کیلومتر @ G652 SMF | رابط | ال سی دوبلکس |
| طول موج-چ1 | TX_1490nm/RX_1310nm | طول موج-چ2 | TX_1490nm/RX_1310nm |
| قدرتولتاژ | +3.3 ولت | قدرتاتلاف | ≤ 1.3 وات |
| فرستندهتایپ کنید | لیزر DFB | گیرندهتایپ کنید | فتودیود PIN/TIA |
| تیفرستندهقدرت | -1 ~ -4dBm | آرگیرندهحساسیت | < -39dBm |
| نسبت انقراض | > 9dB | اضافه بار | > -3dBm |
| نوریبودجه (dB) | 38 دسی بل | تشخیص دیجیتال | پشتیبانی |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | واحد وزن | 25 گرم | |
| پروتکل ها | اترنت سریع، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1470 | 1490 | 1510 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -4 | -1 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1290 | 1330 | نانومتر | ||||
| حساسیت گیرنده | -35 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -35 | dBm | |||||
| ادعای LOS | LOSآ | -45 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @155Mbps، BER ≤1×10-12 اندازه‌گیری شد.
4. AC-coupled داخلی.
