جزئیات محصول:
|
| نوع محصول: | 100M Compact SFP BIDI LX20 | نرخ بیت: | 100Mbps/100Mbps |
|---|---|---|---|
| طول موج (Ch1): | TX1550nm/RX1310nm | طول موج (Ch2): | TX1550nm/RX1310nm |
| دسترسی به پیوند: | 20 کیلومتر | رابط: | ال سی دوتایی |
| درجه حرارت: | تجاری | کلید واژه ها: | 100Mbps Compact BIDI SFP |
| برجسته کردن: | 100 مگابیت در ثانیه SFP فشرده,20 کیلومتر SFP فشرده,گیرنده نوری دو جهته RX1310 نانومتر |
||

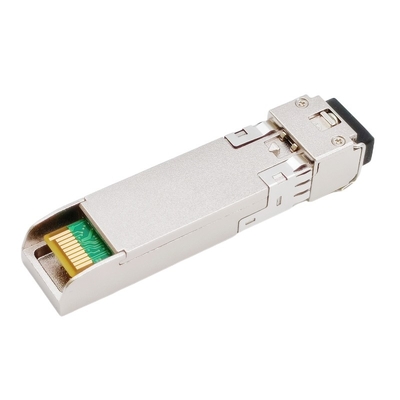

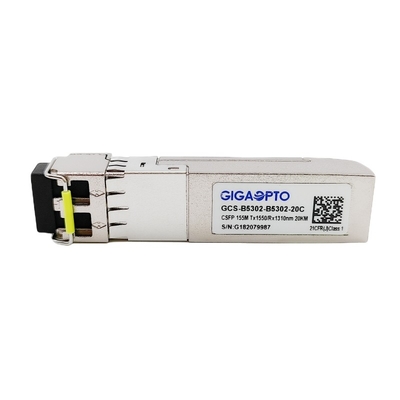

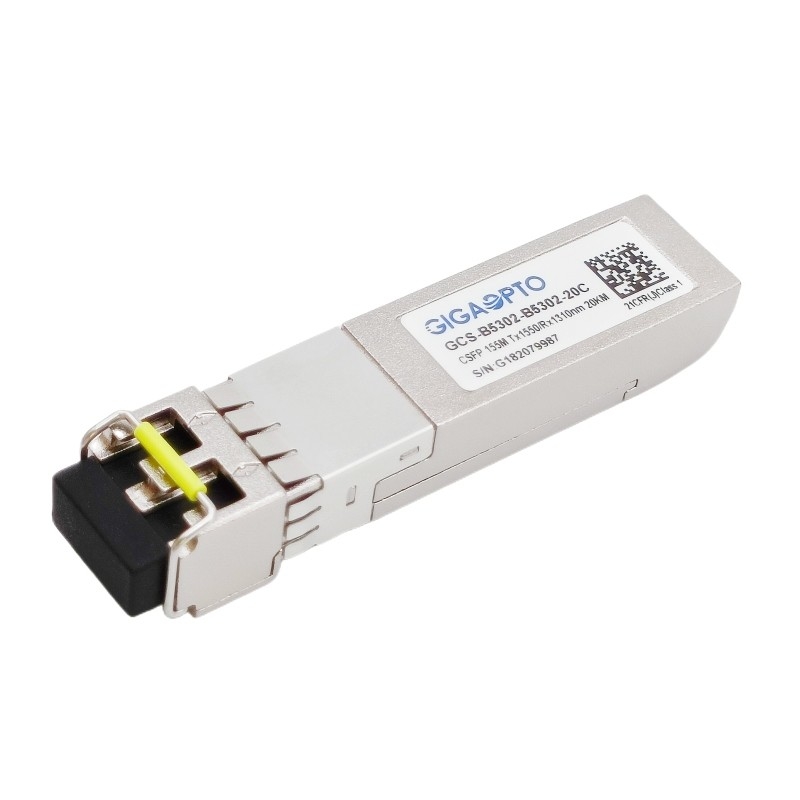

فرستنده و گیرنده نوری دو طرفه دو طرفه SFP 100 مگابیت بر ثانیه LC 20 کیلومتر DOM
شرح
GCS-B5302-B5302-20C به طور خاص برای دو پیوند دو جهته یکپارچه با کارایی بالا در فیبر تک حالته دوطرفه طراحی شده است، هر لینک از توان عملیاتی 155 مگابیت در ثانیه و انتقال 20 کیلومتر با رابط LC پشتیبانی می کند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C مشخص شده در SFP MSA SFF-8472 در دسترس هستند.
این فرستنده گیرنده CSFP LX به طور کامل با گزینه 2 MSA با قابلیت اتصال ضریب فرم کوچک (CSFP) فشرده و دارای گواهینامه CE/RoHS سازگار است.
امکانات
| سری محصولات | 100Mbps Compact SFP BIDI | پشماره هنری | GCS-B5302-B5302-20C |
| فاکتور فرم | SFP فشرده | تایپ کنید | 2 BOSA در هر پورت sfp |
| نرخ داده(Ch1/Ch2) | 155Mbps/155Mbps | تعداد خطوط | 2x (Tx/Rx) |
| طول کابل | 20 کیلومتر | رابط | ال سی دوتایی |
| طول موج-چ1 | TX1550nm/RX1310nm | طول موج-چ2 | TX1550nm/RX1310nm |
| قدرتولتاژ | +3.3 ولت | قدرتاتلاف | ≤ 1.3 وات |
| لیزرتایپ کنید | لیزر DFB | ردیاب نورتایپ کنید | پین |
| تیایکس میانگینقدرت | -13 ~ -9dBm | آرایکسحساسیت | < -32dBm |
| نسبت انقراض | > 9dB | RX اشباع | > -3dBm |
| نوریبودجه (dB) | 19 دسی بل | تشخیص دیجیتال | پشتیبانی |
| درجه حرارت | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | واحد وزن | 25 گرم | |
| پروتکل ها | اترنت سریع، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1530 | 1550 | 1570 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -13 | -9 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1290 | 1330 | نانومتر | ||||
| حساسیت گیرنده | -32 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -32 | dBm | |||||
| ادعای LOS | LOSآ | -45 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 27-1 @155Mbps، BER ≤1×10-12 اندازه‌گیری شد.
4. AC-coupled داخلی.
