جزئیات محصول:
|
| نوع محصول: | 100BASE CSFP LX20 | نرخ بیت: | 155Mbps/155Mbps |
|---|---|---|---|
| طول موج (Ch1): | TX1550nm/RX1310nm | طول موج (Ch2): | TX1550nm/RX1310nm |
| فاصله پیوند: | 20 کیلومتر | رابط: | ال سی دوتایی |
| DOM/DDM: | پشتیبانی | ||
| برجسته کردن: | 100BASE Compact SFP,TX1310nm Compact SFP,RX1550nm فیبر نوری دو جهته |
||

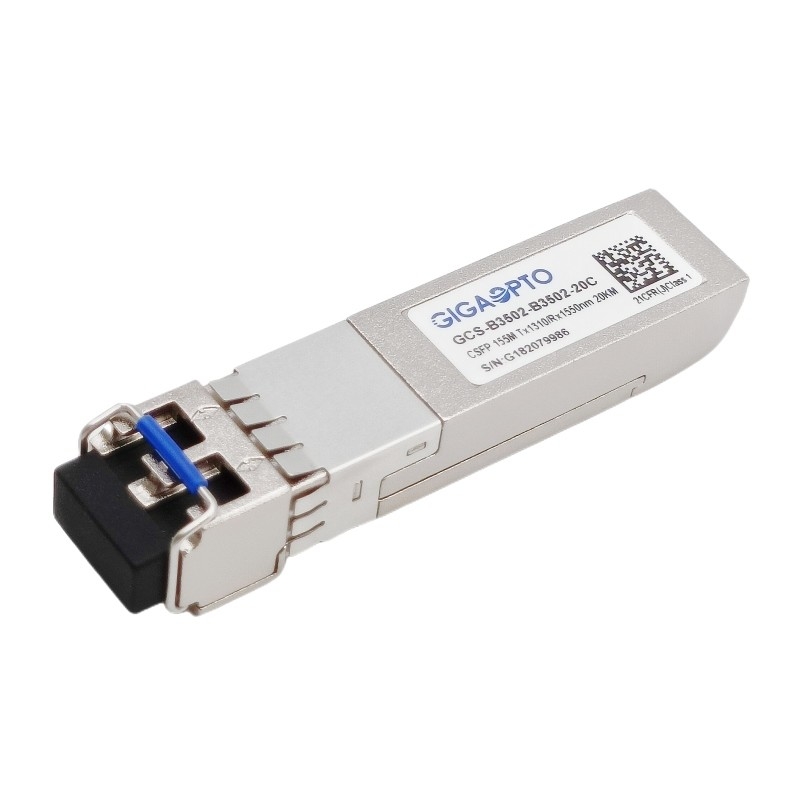

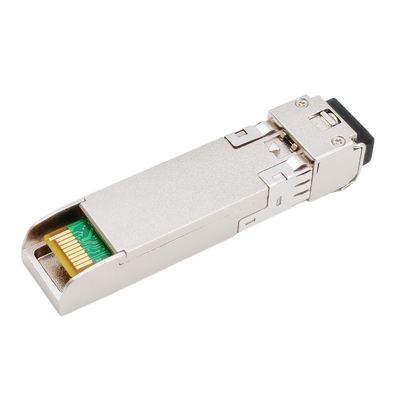

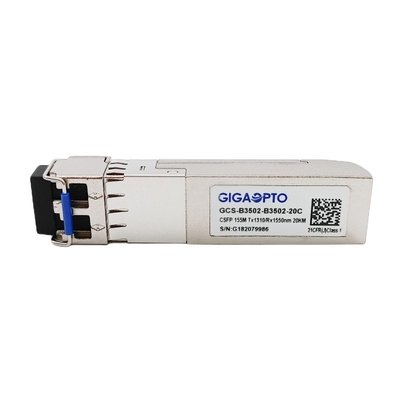

فرستنده و گیرنده فیبر نوری دوطرفه 100BASE CSFP TX1310nmRX1550nm LC 20km DOM
شرح
GCS-B3502-B3502-20C یک ماژول فرستنده گیرنده CSFP با کارایی بالا برای پیوندهای داده اترنت سریع است.
این به طور خاص برای دو لینک دو طرفه یکپارچه با کارایی بالا در فیبر تک حالته دوبلکس طراحی شده است، هر لینک از توان عملیاتی 155 مگابیت در ثانیه و انتقال 20 کیلومتر با رابط LC پشتیبانی می کند.
برای هر کانال، این واحد فرستنده گیرنده BIDI از یک فرستنده لیزری 1310 نانومتری DFB و یک فتودیود پین 1550 نانومتری تشکیل شده است، همه ماژول ها الزامات ایمنی لیزر کلاس 1 را برآورده می کنند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C مشخص شده در SFP MSA SFF-8472 در دسترس هستند.
این فرستنده گیرنده CSFP LX به طور کامل با گزینه 2 MSA با قابلیت اتصال ضریب فرم کوچک (CSFP) فشرده و دارای گواهینامه CE/RoHS سازگار است.
امکانات
| سری محصولات | 100 پایه CSFP LX20 | پشماره هنری | GCS-B3502-B3502-20C |
| بسته بندی | CSFP | تایپ کنید | 2 BOSA در هر بندر |
| نرخ داده(Ch1/Ch2) | 155Mbps/155Mbps | تعداد خطوط | 2x (Tx/Rx) |
| فاصله پیوند | 20 کیلومتر | رابط | ال سی دوبلکس |
| طول موج-چ1 | TX1310nm/RX1550nm | طول موج-چ2 | TX1310nm/RX1550nm |
| ولتاژ | +3.3 ولت | قدرتاتلاف | ≤ 1.3 وات |
| لیزرتایپ کنید | لیزر DFB | فتودیودتایپ کنید | پین |
| تیایکستوان خروجی | -13 ~ -9dBm | آرایکسحساسیت | < -32dBm |
| نسبت انقراض | > 9dB | RXاضافه بار | > -3dBm |
| بودجه برق (dB) | 19 دسی بل | DDM/DOM | پشتیبانی |
| درجه حرارت | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | واحد وزن | 25 گرم | |
| پروتکل ها | اترنت سریع، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1290 | 1310 | 1330 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -13 | -9 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1530 | 1550 | 1570 | نانومتر | |||
| حساسیت گیرنده | -32 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -32 | dBm | |||||
| ادعای LOS | LOSآ | -45 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
