جزئیات محصول:
|
| نوع محصول: | 100BASE CSFP | نرخ داده: | 155Mbps/155Mbps |
|---|---|---|---|
| طول موج TX: | 2×1490 نانومتر | طول موج RX: | 2×1310 نانومتر |
| انتقال: | 20 کیلومتر | رسانه ها: | SMF |
| DOM/DDM: | پشتیبانی | کلید واژه ها: | 2 فرستنده و گیرنده فیبر نوری فیبر 100BASE BIDI CSFP |
| برجسته کردن: | 2 فرستنده و گیرنده فیبر sfp,فرستنده گیرنده فیبر sfp 20 کیلومتر,کانال فیبر DOM sfp |
||

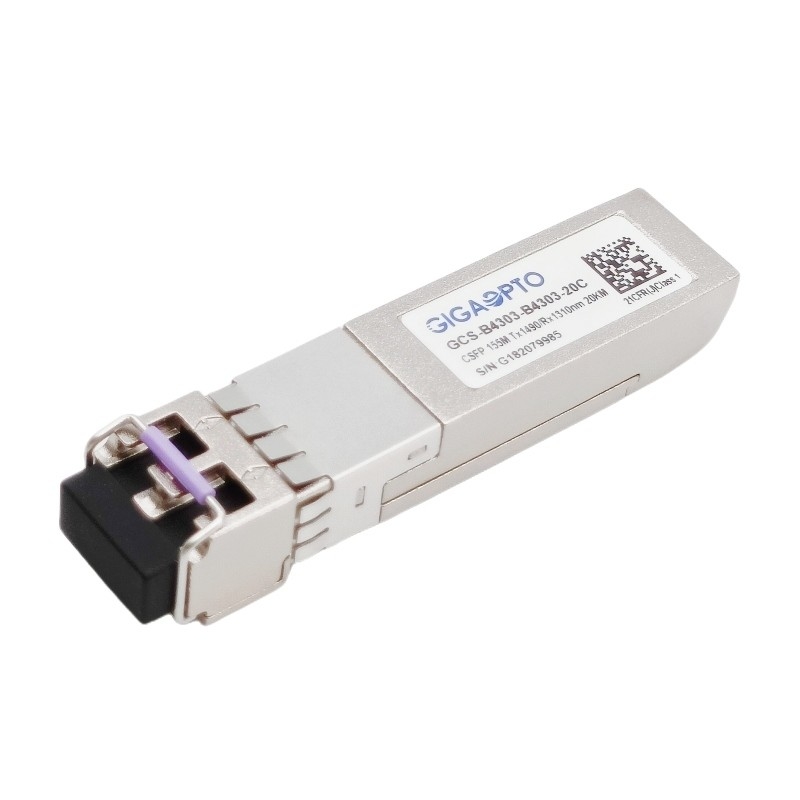

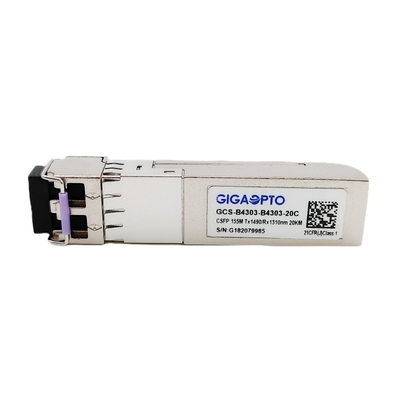

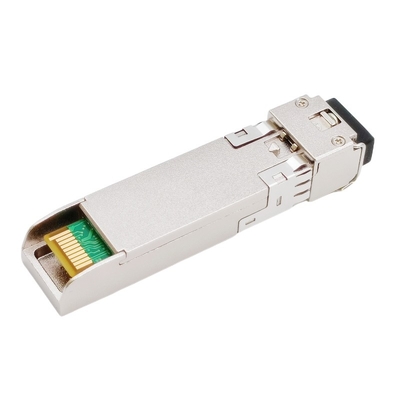

2 فرستنده گیرنده فیبر نوری فیبر 100BASE BIDI CSFP TX1490nmRX1310nm LC 20km DOM
شرح
فرستنده و گیرنده 100Base CSFP به طور خاص برای دو لینک دو طرفه یکپارچه با کارایی بالا در فیبر تک حالته دوطرفه طراحی شده است، هر لینک از توان عملیاتی 155 مگابیت در ثانیه و انتقال 20 کیلومتر با رابط LC پشتیبانی می کند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C مشخص شده در SFP MSA SFF-8472 در دسترس هستند.
این فرستنده گیرنده CSFP LX به طور کامل با گزینه 2 MSA با قابلیت اتصال ضریب فرم کوچک (CSFP) فشرده و دارای گواهینامه CE/RoHS سازگار است.
مشخصات فنی
| سری محصولات | 100 پایه CSFP | پشماره هنری | GCS-B4303-B4303-20C |
| بسته | CSFP | تایپ کنید | 2 BOSA در هر بندر |
| نرخ داده(Mbps) | 155Mbps/155Mbps | تعداد خطوط | 2x (Tx/Rx) |
| فاصله پیوند | 20 کیلومتر | رابط | ال سی دوبلکس |
| طول موج TX | 2×1490 نانومتر | طول موج RX | 2×1310 نانومتر |
| ولتاژ | +3.3 ولت (معمولی) | مصرف برق | ≤ 1.3 وات |
| نوع/خط فرستنده | لیزر DFB | نوع گیرنده / خط | پین |
| تیایکستوان خروجی | -14 ~ -8dBm | آرایکسحساسیت | < -32dBm |
| نسبت انقراض | > 9dB | RXاضافه بار | > -3dBm |
| بودجه برق (dB) | 18 دسی بل | DDM/DOM | پشتیبانی |
| درجه حرارت | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | واحد وزن | 25 گرم | |
| پروتکل ها | اترنت سریع، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1470 | 1490 | 1510 | نانومتر | |||
| عرض طیفی (-20dB) | σ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | |||||
| توان خروجی متوسط | نفخ | -13 | -9 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1290 | 1330 | نانومتر | ||||
| حساسیت گیرنده | -32 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -32 | dBm | |||||
| ادعای LOS | LOSآ | -45 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 27-1 @155Mbps، BER ≤1×10-12 اندازه‌گیری شد.
4. AC-coupled داخلی.
