جزئیات محصول:
|
| نوع محصول: | 100BASE Dual BIDI CSFP | نرخ داده: | 155 مگابیت بر ثانیه |
|---|---|---|---|
| کانال 1: | TX1310nm/RX1490nm | کانال 2: | TX1310nm/RX1490nm |
| انتقال: | 20 کیلومتر | نوع کابل: | فیبر تک حالته |
| کلید واژه ها: | فرستنده و گیرنده فیبر نوری 100BASE CSFP | ||
| برجسته کردن: | فرستنده و گیرنده فیبر نوری 100BASE,فرستنده گیرنده فیبر نوری CSFP,ماژول نوری sfp TX1310nm |
||

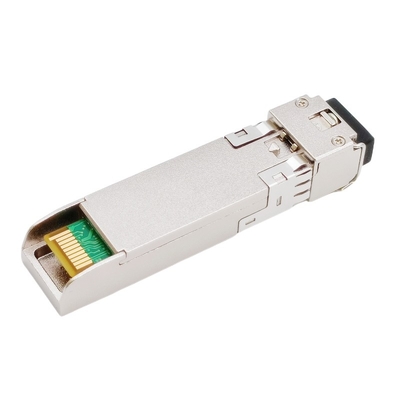

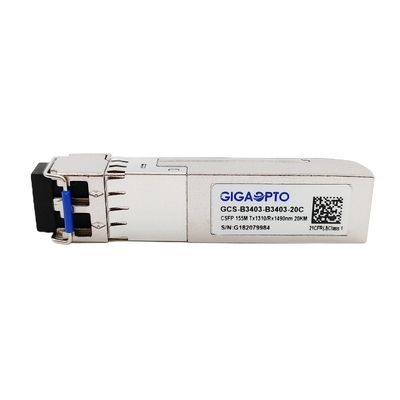

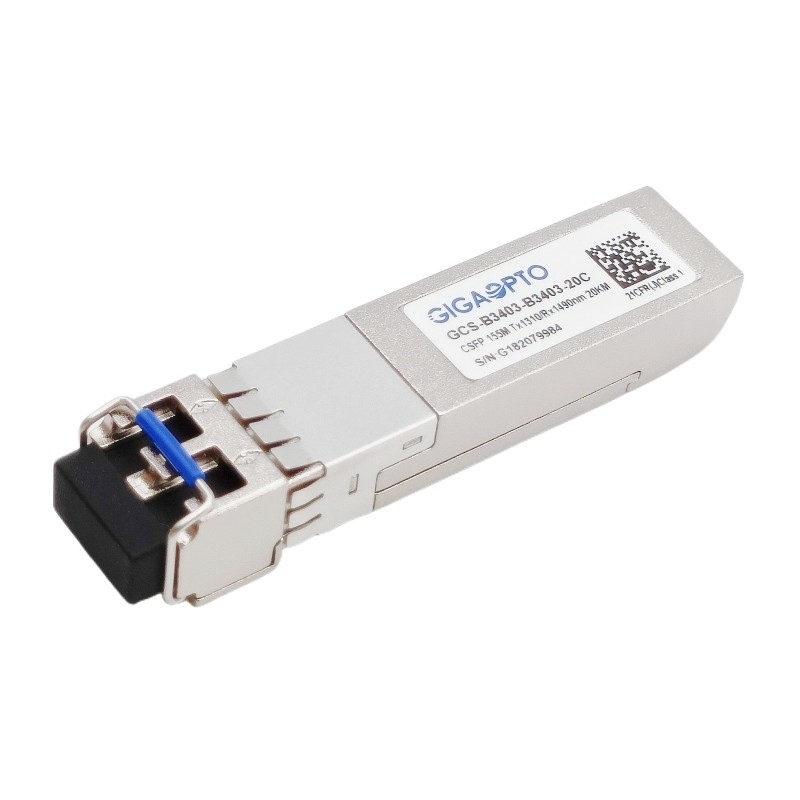

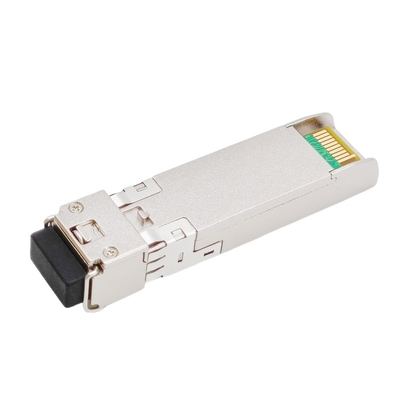

فرستنده و گیرنده فیبر نوری 100BASE دوگانه BIDI CSFP TX1310nmRX1490nm LC 20km DOM
شرح
فرستنده نوری دو طرفه CSFP 100Base نسخه ای از SFP با همان ضریب فرم مکانیکی است که به دو کانال دو طرفه مستقل در هر پورت اجازه می دهد.
برای هر کانال، این واحد فرستنده گیرنده 100BASE CSFP از سه بخش تشکیل شده است: یک فرستنده لیزری 1310 نانومتری DFB، یک فتودیود پین 1490 نانومتری که با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU یکپارچه شده است.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق یک رابط I2C همانطور که در SFF-8472 مشخص شده است در دسترس هستند که مانیتورهای زمان واقعی دما، ولتاژ منبع تغذیه، جریان بایاس لیزر، متوسط توان خروجی لیزر، دریافت توان خروجی و غیره را ارائه می‌دهد.
این ایده برای برنامه های Fast Ethernet، 100Base-X است.
مشخصات فنی
| سری محصولات | فرستنده گیرنده 100 پایه CSFP | پ/ن | GCS-B3403-B3403-20C |
| فاکتور فرم | CSFP | تایپ کنید | 2x BiDi |
| نرخ داده | 155Mbps/155Mbps | تعداد خطوط | 2x (Tx/Rx) |
| فاصله | 20 کیلومتر | رابط | 2x LC-Simplex |
| طول موج TX | 2×1310 نانومتر | طول موج RX | 2×1490 نانومتر |
| ولتاژ | +3.3 ولت (معمولی) | مصرف برق | ≤ 1.3 وات |
| نوع/خط فرستنده | لیزر DFB | نوع گیرنده / خط | پین |
| توان خروجی فرستنده | -14 ~ -8dBm | حساسیت گیرنده | < -32dBm |
| نسبت انقراض | > 9dB | اضافه بار ورودی | > -3dBm |
| بودجه برق (dB) | 18 دسی بل | تشخیص دیجیتال | پشتیبانی |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | ضمانتنامه | 3 سال |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | واحد وزن | 25 گرم | |
| پروتکل ها | اترنت سریع، سازگار با MSA | ||
امکانات
کاربرد
ویژگی های الکتریکی و نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1260 | 1310 | 1360 | نانومتر | |||
| عرض طیفی (RMS) | ∆λ | 4 | نانومتر | |||||
| توان خروجی متوسط | نفخ | -14 | -8 | dBm | 1 | |||
| نسبت انقراض | ER | 9 | دسی بل | |||||
| زمان خیز/سقوط نوری (20%~80%) | tr/tf | 0.26 | ns | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 400 | 1800 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1470 | 1490 | 1510 | نانومتر | |||
| حساسیت گیرنده | -32 | dBm | 3 | |||||
| اضافه بار گیرنده | -3 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -32 | dBm | |||||
| ادعای LOS | LOSآ | -45 | dBm | |||||
| LOS Hysteresis | 1 | 4 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | وات | 400 | 1800 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 223-1 @155Mbps، BER ≤1×10-12 اندازه‌گیری شد.
4. AC-coupled داخلی.
