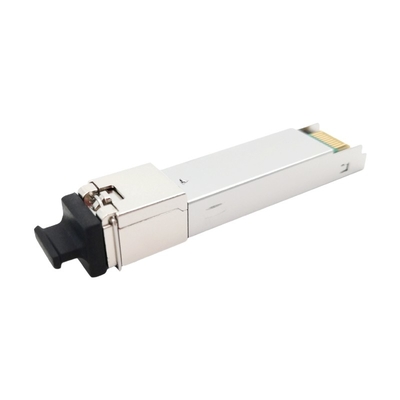

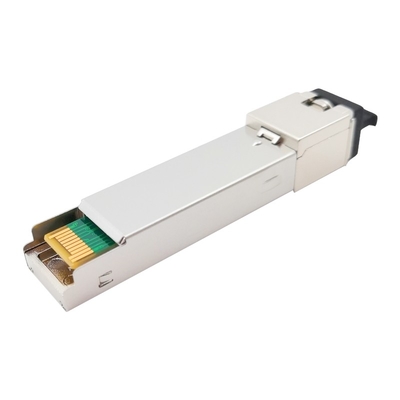

GPON OLT کلاس C+++ D 9dBm ماژول‌های فرستنده و گیرنده GPON SFP DOM

کلاس GPON OLT SFPC+++/ D TX Power 9ماژول گیرنده dBm

شرح

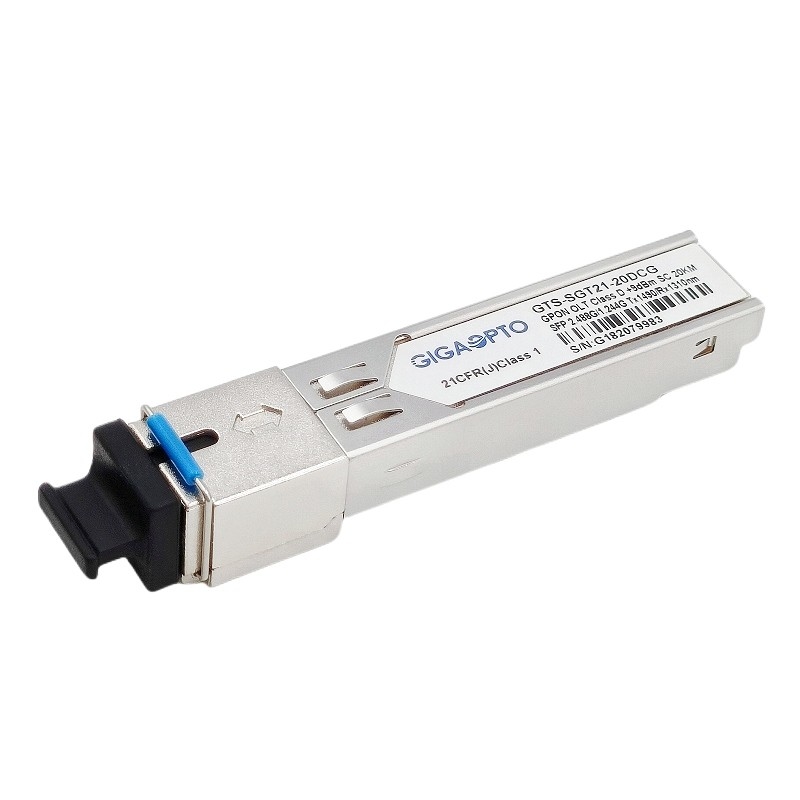

GTS-SGT21-20DCG GIGAOPTO یک ماژول فرستنده گیرنده با کارایی بالا برای ارتباطات تک فیبر با استفاده از فرستنده حالت پیوسته 1490 نانومتری و گیرنده حالت انفجاری 1310 نانومتری است.این برای برآورده کردن الزامات ITU G.984.2 کلاس C+++ (کلاس D) برای برنامه های کاربردی ترمینال خط نوری (OLT) طراحی شده است.

فرستنده 1490 نانومتری DFB LD دارای عملکرد کنترل توان خودکار (APC) و مدار جبران دما برای اطمینان از پایداری توان نوری و نسبت خاموشی در تمام محدوده دمای عملیاتی است.فرستنده طبق استانداردهای IEC60825 و CDRH ایمنی چشمی کلاس 1 را برآورده می کند.

گیرنده دارای یک پیش تقویت کننده APD-TIA (تقویت کننده ترانس امپدانس) بسته بندی شده و یک تقویت کننده محدود کننده با خروجی های دیفرانسیل سازگار با LVPECL است.دارای خروجی Burst Packet Detect (SD) است که با LVTTL سازگار است.خروجی SD پس از دریافت بسته انفجاری بالا خواهد آمد.

ماژول 9dBm اطلاعات عیب یابی دیجیتالی از شرایط و وضعیت عملکرد خود، از جمله توان انتقال، جریان بایاس لیزر، دمای ماژول و ولتاژ تغذیه را ارائه می دهد.داده های کالیبراسیون و آستانه هشدار/اخطار در حافظه داخلی (EEPROM) نوشته و ذخیره می شوند.

ماژول فرستنده گیرنده SFP تست نمونه برداری را تحت اکثر مارک های معروف روتر، سوئیچ، سرور انجام داده است.

فرستنده SFP کلاس D GPON OLT با قابلیت تعویض داغ برای پیوندهای ارتباطی شبکه نوری غیرفعال گیگابیتی (GPON) ارائه دهنده خدمات اینترنت (ISP) و سایر پیوندهای نوری ایده آل است.

مشخصات

امکانات

• پیوندهای داده دو جهته فیبر تک نامتقارن TX 2488Mbps/RX1244Mbps
• فرستنده لیزری 1490 نانومتری DFB حالت پیوسته و گیرنده APD-TIA با حالت انفجاری 1310 نانومتری
• بسته قابل اتصال Small Form Factor با رابط SC/UPC
• محدوده دمای کیس عملیاتی: تجاری: -5°C~70°C، صنعتی: -40°C~85°C
• یک منبع تغذیه 3.3 ولت
• رابط مانیتورینگ تشخیصی دیجیتال
• عملکرد RSSI انفجار دیجیتال برای نظارت بر سطح توان نوری ورودی
• رابط ورودی/خروجی داده سازگار با LVPECL
• فرستنده LVTTL کنترل را غیرفعال می کند
• هشدار خطای لیزر فرستنده LVTTL
• پاسخ نشانگر تشخیص سیگنال (SD) گیرنده سریع LVTTL
• EMI پایین و محافظت عالی ESD
• استاندارد ایمنی لیزر کلاس I مطابق با استاندارد IEC-60825
• مطابقت با RoHS6

کاربرد

• شبکه‌های نوری غیرفعال با قابلیت گیگابیت (GPON)

استانداردها

• مطابق با قرارداد چند منبع SFP (MSA) SFF-8074i
• با اصلاحیه 1 ITU-T G.984.2 مطابقت دارد
• مطابق با FCC 47 CFR قسمت 15، کلاس B است
• مطابق با FDA 21 CFR 1040.10 و 1040.11 به جز برای انحرافات طبق اعلامیه لیزری شماره 50، مورخ 24 ژوئن 2007
• مطابق با SFF-8472 است
• سازگار با طبقه بندی حساسیت TR-NWT-000870 4.1 ESD Class2.
• سازگار با Telcordia GR-468-CORE

مدار کاربردی معمولی

EEPROMنقشه حافظه

محتویات حافظه شناسه سریال EEPROM

گیرنده نوری حاوی یک EEPROM است.این امکان دسترسی به اطلاعات شناسایی پیچیده را فراهم می کند که قابلیت های فرستنده گیرنده، رابط های استاندارد، سازنده و سایر اطلاعات را توصیف می کند.هنگامی که پروتکل سریال فعال می شود، میزبان سیگنال ساعت سریال (SCL، Mod Def 1) را تولید می کند.لبه مثبت داده ها را در بخش هایی از EEPROM که در فرستنده گیرنده SFP محافظت نمی شوند، کلاک می کند.لبه منفی داده ها را از فرستنده گیرنده SFP کلاک می کند.سیگنال داده سریال (SDA، Mod Def 2) برای انتقال داده سریال دو جهته است.میزبان از SDA در ارتباط با SCL برای علامت گذاری شروع و پایان فعال سازی پروتکل سریال استفاده می کند.حافظه ها به صورت مجموعه ای از کلمات داده 8 بیتی سازماندهی شده اند که می توانند به صورت جداگانه یا متوالی مورد خطاب قرار گیرند.

ماژول اطلاعات تشخیصی را در مورد شرایط عملیاتی فعلی ارائه می دهد.فرستنده گیرنده این داده های تشخیصی را با دیجیتالی کردن سیگنال های آنالوگ داخلی تولید می کند.کالیبراسیون و داده های آستانه هشدار/آستانه در طول ساخت دستگاه نوشته می شود.نظارت بر توان دریافتی، نظارت بر توان انتقالی، نظارت بر جریان بایاس، نظارت بر ولتاژ منبع تغذیه و نظارت بر دما همگی اجرا می‌شوند.داده های تشخیصی مقادیر خام A/D هستند و باید با استفاده از ثابت های کالیبراسیون ذخیره شده در مکان های EEPROM 56 - 95 در آدرس گذرگاه سریال سیمی A2h به واحدهای دنیای واقعی تبدیل شوند.فیلدهای داده خاص نقشه حافظه تشخیصی دیجیتال به شرح زیر است.
