فرستنده گیرنده 20 کیلومتری OLT GPON SFP کلاس C++ 1490 نانومتری TX 1310 نانومتری RX SC UPC DDM

گیرنده GPON OLT C++ 6dBm 20km SMF SC/UPC DDM

شرح

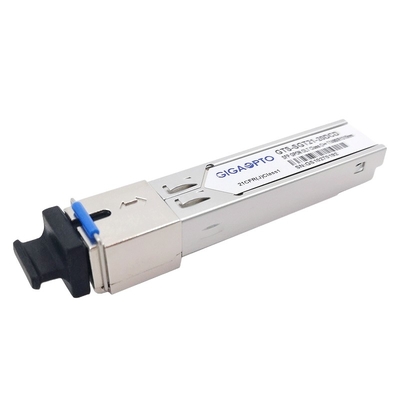

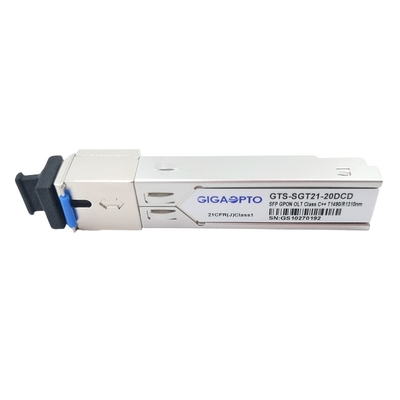

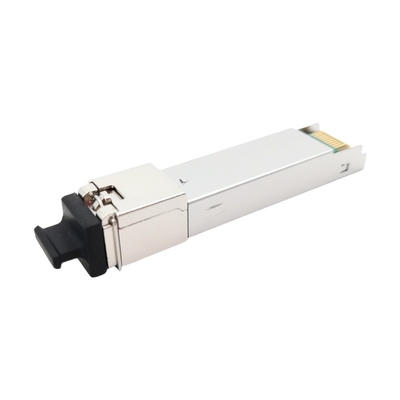

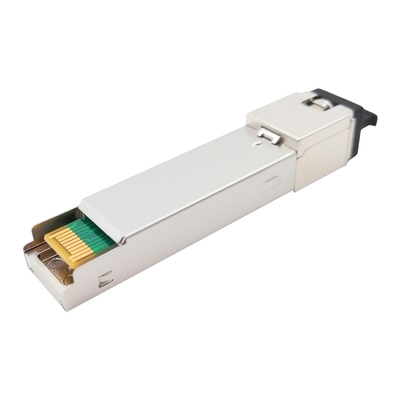

GTS-SGT21-20DCD GIGAOPTO یک ماژول فرستنده گیرنده با کارایی بالا برای ارتباطات تک فیبر با استفاده از فرستنده حالت پیوسته 1490 نانومتری و گیرنده حالت انفجاری 1310 نانومتری است.این برای برآورده کردن الزامات ITU G.984.2 کلاس C++ برای برنامه های کاربردی ترمینال خط نوری (OLT) طراحی شده است.

فرستنده 1490 نانومتری DFB LD دارای عملکرد کنترل توان خودکار (APC) و مدار جبران دما برای اطمینان از پایداری توان نوری و نسبت خاموشی در تمام محدوده دمای عملیاتی است.فرستنده طبق استانداردهای IEC60825 و CDRH ایمنی چشمی کلاس 1 را برآورده می کند.

گیرنده دارای یک پیش تقویت کننده APD-TIA (تقویت کننده ترانس امپدانس) بسته بندی شده و یک تقویت کننده محدود کننده با خروجی های دیفرانسیل سازگار با LVPECL است.دارای خروجی Burst Packet Detect (SD) است که با LVTTL سازگار است.خروجی SD پس از دریافت بسته انفجاری بالا خواهد آمد.این ماژول اطلاعات عیب یابی دیجیتالی از شرایط و وضعیت عملکرد خود، از جمله توان انتقال، جریان بایاس لیزر، دمای ماژول و ولتاژ منبع را ارائه می دهد.کالیبراسیون و داده های آستانه هشدار/آستانه در حافظه داخلی (EEPROM) نوشته و ذخیره می شوند. این OLTماژول فرستنده گیرنده SFP تست نمونه برداری را تحت اکثر مارک های معروف روتر، سوئیچ، سرور انجام داده است.

فرستنده و گیرنده SFP GPON قابل تعویض داغ برای پیوندهای ارتباطی شبکه نوری غیرفعال گیگابیتی (GPON) ارائه دهنده خدمات اینترنت (ISP) و سایر پیوندهای نوری ایده آل است.

مشخصات

امکانات

• پیوندهای داده دو جهته فیبر تک نامتقارن TX 2488Mbps/RX1244Mbps
• فرستنده لیزری 1490 نانومتری DFB حالت پیوسته و گیرنده APD-TIA با حالت انفجاری 1310 نانومتری
• بسته قابل اتصال Small Form Factor با رابط SC/UPC
• محدوده دمای کیس عملیاتی: تجاری: 0°C~70°C، صنعتی: -40°C~85°C
• یک منبع تغذیه 3.3 ولت
• رابط مانیتورینگ تشخیصی دیجیتال
• عملکرد RSSI انفجار دیجیتال برای نظارت بر سطح توان نوری ورودی
• رابط ورودی/خروجی داده سازگار با LVPECL
• فرستنده LVTTL کنترل را غیرفعال می کند
• هشدار خطای لیزر فرستنده LVTTL
• پاسخ نشانگر تشخیص سیگنال (SD) گیرنده سریع LVTTL
• EMI پایین و محافظت عالی ESD
• استاندارد ایمنی لیزر کلاس I مطابق با استاندارد IEC-60825
• مطابقت با RoHS6

کاربرد

• شبکه‌های نوری غیرفعال با قابلیت گیگابیت (GPON)

استانداردها

• مطابق با قرارداد چند منبع SFP (MSA) SFF-8074i
• با اصلاحیه 1 ITU-T G.984.2 مطابقت دارد
• مطابق با FCC 47 CFR قسمت 15، کلاس B است
• مطابق با FDA 21 CFR 1040.10 و 1040.11 به جز برای انحرافات طبق اعلامیه لیزری شماره 50، مورخ 24 ژوئن 2007
• مطابق با SFF-8472 است
• سازگار با طبقه بندی حساسیت TR-NWT-000870 4.1 ESD Class2.
• سازگار با Telcordia GR-468-CORE

ترتیب اطلاعات- سری GPON OLT SFP Gigaopto (DFB+APD SC Simplex)

سازگاری

به‌عنوان ارائه‌دهنده جهانی محصولات شبکه‌های سازگار با برند، در چند سال گذشته سرمایه‌گذاری‌های قابل توجهی برای حمایت از مشتریان خود و همچنین در زیرساخت‌های فیزیکی و پلت‌فرم‌های تجهیزات آزمایشی خود انجام داده‌ایم.قابلیت‌های مهندسی و آزمایش قابل اعتماد کلی ما به ما اجازه می‌دهد تا مجموعه بزرگی از فرستنده گیرنده‌های سازگار با برند تولید کنیم.This GTS-SGT21-20DCD SFP optical transceiver modules is 100% compatible with worldwide popular brands' devices, eg HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, Alcatel-Lucent 7360, نوکیا 7360، C-DATA، VSOL، BDCOM.لطفا به جدول مکاتبات P/N مراجعه کنید.اگر نام تجاری و شماره قطعه مورد نظر شما در زیر ذکر نشده است، لطفاً به ما اطلاع دهید و ما خوشحال خواهیم شد که جزئیات بیشتری را در اختیار شما قرار دهیم.
