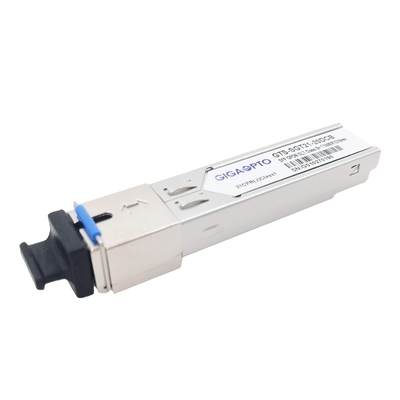

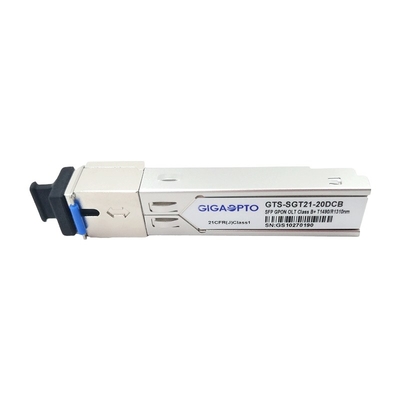

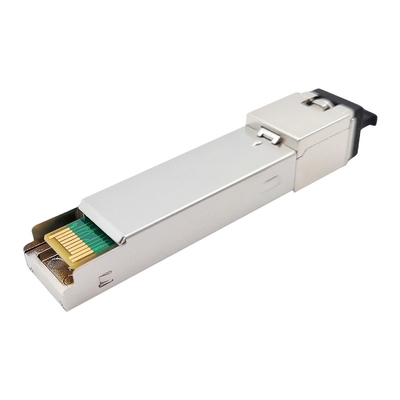

فرستنده گیرنده OLT GPON SFP کلاس B+ TX 1490nm 2.5G RX 1310nm 1.25G 20km فرستنده گیرنده SC DDM

TX-2.5G/RX-1.25G GPON کلاس B+ (SMF, 1490nm-TX/1310nm-RX, 20km, SC )

شرح

GTS-SGT21-20DCB GIGAOPTO یک ماژول فرستنده گیرنده با کارایی بالا برای ارتباطات تک فیبر با استفاده از فرستنده حالت پیوسته 1490 نانومتری و گیرنده حالت انفجاری 1310 نانومتری است.این برای برآورده کردن الزامات ITU G.984.2 کلاس B+ برای برنامه های کاربردی ترمینال خط نوری (OLT) طراحی شده است.

فرستنده 1490 نانومتری DFB LD دارای عملکرد کنترل توان خودکار (APC) و مدار جبران دما برای اطمینان از پایداری توان نوری و نسبت خاموشی در تمام محدوده دمای عملیاتی است.فرستنده طبق استانداردهای IEC60825 و CDRH ایمنی چشمی کلاس 1 را برآورده می کند.گیرنده دارای یک پیش تقویت کننده APD-TIA (تقویت کننده ترانس امپدانس) بسته بندی شده و یک تقویت کننده محدود کننده با خروجی های دیفرانسیل سازگار با LVPECL است.دارای خروجی Burst Packet Detect (SD) است که با LVTTL سازگار است.خروجی SD پس از دریافت بسته انفجاری بالا خواهد آمد.

این ماژول اطلاعات عیب یابی دیجیتالی از شرایط و وضعیت عملکرد خود، از جمله توان انتقال، جریان بایاس لیزر، دمای ماژول و ولتاژ منبع را ارائه می دهد.داده های کالیبراسیون و آستانه هشدار/اخطار در حافظه داخلی (EEPROM) نوشته و ذخیره می شوند.

ماژول فرستنده گیرنده SFP تست نمونه برداری را تحت اکثر مارک های معروف روتر، سوئیچ، سرور انجام داده است.

فرستنده و گیرنده SFP GPON قابل تعویض داغ برای پیوندهای ارتباطی شبکه نوری غیرفعال گیگابیتی (GPON) ارائه دهنده خدمات اینترنت (ISP) و سایر پیوندهای نوری ایده آل است.

مشخصات

امکانات

• پیوندهای داده دو جهته فیبر تک نامتقارن TX 2488Mbps/RX1244Mbps
• فرستنده لیزری 1490 نانومتری DFB حالت پیوسته و گیرنده APD-TIA با حالت انفجاری 1310 نانومتری

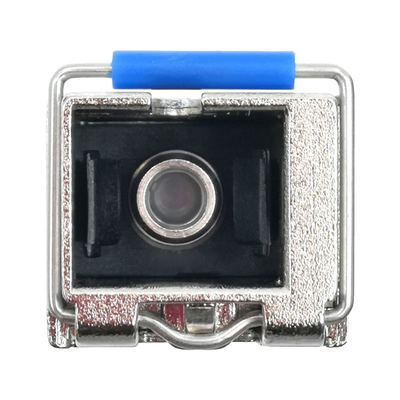

• بسته قابل اتصال Small Form Factor با رابط SC/UPC
• دمای کاری 0 تا 70 درجه سانتی گراد
• یک منبع تغذیه 3.3 ولت
• رابط مانیتورینگ تشخیصی دیجیتال
• عملکرد RSSI انفجار دیجیتال برای نظارت بر سطح توان نوری ورودی
• رابط ورودی/خروجی داده سازگار با LVPECL
• فرستنده LVTTL کنترل را غیرفعال می کند
• هشدار خطای لیزر فرستنده LVTTL
• پاسخ نشانگر تشخیص سیگنال (SD) گیرنده سریع LVTTL
• EMI پایین و محافظت عالی ESD
• استاندارد ایمنی لیزر کلاس I مطابق با استاندارد IEC-60825
• مطابقت با RoHS6

کاربرد

• شبکه‌های نوری غیرفعال با قابلیت گیگابیت (GPON)

استانداردها

• مطابق با قرارداد چند منبع SFP (MSA) SFF-8074i
• با اصلاحیه 1 ITU-T G.984.2 مطابقت دارد
• مطابق با FCC 47 CFR قسمت 15، کلاس B است
• مطابق با FDA 21 CFR 1040.10 و 1040.11 به جز برای انحرافات طبق اعلامیه لیزری شماره 50، مورخ 24 ژوئن 2007
• مطابق با SFF-8472 است
• سازگار با طبقه بندی حساسیت TR-NWT-000870 4.1 ESD Class2.
• سازگار با Telcordia GR-468-CORE

ترتیب اطلاعات- سری GPON OLT SFP Gigaopto (DFB+APD SC Simplex)

سازگاری

همه ماژول‌های فرستنده نوری GTS-SGT21-20DCB SFP GIGAOPTO منبع باز هستند، می‌توانند به گونه‌ای کدگذاری شوند که کاملاً با دستگاه‌های برندهای محبوب در سراسر جهان سازگار باشند، به‌عنوان مثال HUAWEI MA5603T، HUAWEI MA5608T، HUAWEI Z5608T، HUAWEI Z5600X، HUAWEI Z5601، HUAWEI Z5600X , ZTE C600, Alcatel-Lucent 7360, Nokia 7360, C-DATA, VSOL, BDCOM.لطفا برای هماهنگی دقیق به جدول زیر مراجعه کنید، لطفا با ما تماس بگیرید.
