جزئیات محصول:
|
| نام آیتم: | ماژول GPON ONU | بسته بندی/نوع: | SFP / کلاس B+ |
|---|---|---|---|
| نرخ داده: | 1.244G_Upstream / 2.488G_Downstream | طول موج (TX/RX): | 1310 نانومتر/1490 نانومتر |
| فاصله فیبر: | 20 کیلومتر | نوع رابط: | ظرف LC APC |
| کلید واژه ها: | گیرنده گیرنده LC/APC فرستنده گیرنده SFP کلاس B GPON ONU | ||
| برجسته کردن: | فرستنده و گیرنده کلاس B GPON SFP,فرستنده گیرنده ONU GPON SFP,فرستنده گیرنده Rx1490 نانومتری LC APC |
||

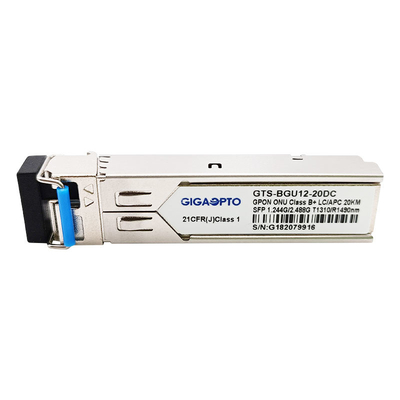

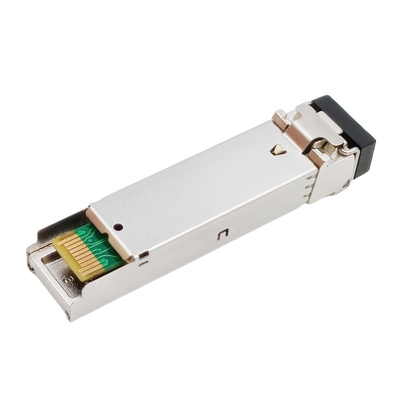

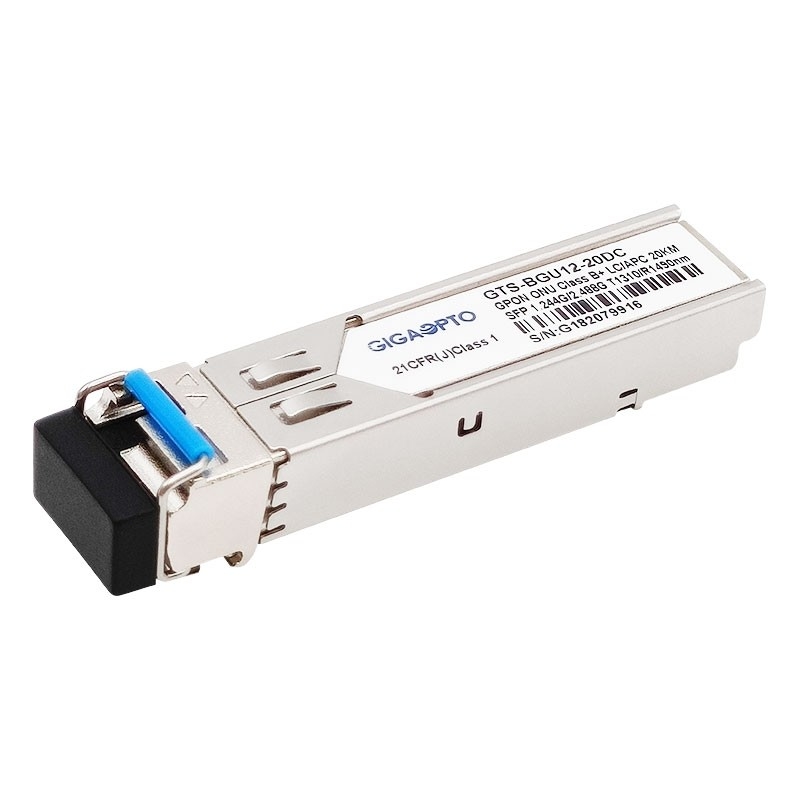

ماژول فرستنده گیرنده GPON ONU SFP
گیرنده اتصال APC کلاس B + LC
سازگاری عمومی، RoHS FCC CE REACH.
شرح
اینGTS-BGU12-20DCماژول فرستنده گیرنده GPON ONU SFP کلاس B+ برای انتقال شبکه نوری غیرفعال (GPON) با قابلیت گیگابیت طراحی شده است.می تواند به طور کامل از برنامه ODN کلاس B+ که توسط استاندارد ITU-T G.984.2 و ITU-T G.984.2 Amendent-2006 مشخص شده است، پشتیبانی کند.
ماژول فرستنده از یک دیود لیزری 1310 نانومتری DFB استفاده می کند و به طور کامل با ایمنی چشم IEC60825 و CDRH کلاس 1 مطابقت دارد.این شامل عملکردهای APC، یک مدار جبران دما برای اطمینان از انطباق با الزامات G.984.2 در دمای کارکرد، ورودی های داده و مدار کوپلینگ AC یا DC است.
بخش گیرنده از یک APD-TIA 1550 نانومتری بسته بندی شده هرمتیک (APD با تقویت کننده ترانس امپدانس) و یک تقویت کننده محدود کننده استفاده می کند.APD توان نوری را به جریان الکتریکی تبدیل می کند و جریان توسط تقویت کننده ترانس امپدانس به ولتاژ تبدیل می شود.سیگنال های دیفرانسیل DATA و /DATA CML توسط تقویت کننده محدود کننده تولید می شوند.APD-TIA از طریق یک فیلتر پایین گذر به تقویت کننده محدود کننده AC متصل می شود.
این ماژول اطلاعات عیب یابی دیجیتالی از شرایط و وضعیت عملکرد خود، از جمله توان انتقال، جریان بایاس لیزر، دمای ماژول و ولتاژ منبع را ارائه می دهد.داده های کالیبراسیون و آستانه هشدار/اخطار در حافظه داخلی (EEPROM) نوشته و ذخیره می شوند.
مشخصات
| نام محصول | فرستنده گیرنده GPON ONU SFP | تایپ کنید | کلاس B+ |
| فناوری بسته بندی | SFP | ولتاژ برق | +3.3 ولت |
| کانکتور/لهستانی | LC APC | طول پیوند کابل | 20 کیلومتر |
| DOM/DDM | پشتیبانی | نوع رسانه | G.652 SMF |
| ضمانتنامه | 3 سال | دمای عملیاتی | Com./Ind. |
| نرخ داده بالادست | 1.244 گیگابیت بر ثانیه | نرخ داده پایین دست | 2.488 گیگابیت بر ثانیه |
| طول موج مرکزی (TX) | 1310 نانومتر | طول موج مرکزی (RX) | 1490 نانومتر |
| اتلاف قدرت | < 1.0 وات | جریان عرضه کل | 300 میلی آمپر (حداکثر) |
| نوع فرستنده | لیزر DFB | نوع گیرنده | APD |
| توان متوسط TX | +0.5~+5.0dBm | حساسیت گیرنده | < -28.0dBm |
| نسبت انقراض | > 9dB | اضافه بار | >-8dBm |
| پروتکل ها | سازگار با MSA | ||
امکانات
کاربرد
استانداردها
برای دریافت بیشتر فرستنده و گیرنده های GPON ONU SFP، لطفاً به فرم زیر مراجعه کنید
سری فرستنده گیرنده GPON ONU (نرخ داده TX-1.244G/RX-2.488G، طول موج:TX1310nm/RX1490nm، کلاس B+، DFB+APD)
| P/N | فاکتور فرم | Tx Power | حساسیت Rx | رابط | درجه حرارت |
| GTF-SGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC Pigtail | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC Pigtail | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC Pigtail | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC Pigtail | Ind. |
| GTS-SGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTS-SGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC | Com. |
| GTS-PGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | LC/APC | Com. |
| GTS-BGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | LC/APC | Ind. |
