جزئیات محصول:
|
| نام محصول: | فرستنده گیرنده XGPON&XGSPON Combo OLT SFP | کاربرد: | XG-PON و XGS-PON |
|---|---|---|---|
| نرخ داده (Gbps): | XGSPON-TX 9.953 RX9.953 RX 2.488، XGPON-TX 9.953 RX 2.488 | طول موج TX: | XGSPON-1577nm، XGPON-1490nm |
| طول موج RX: | XGSPON/XGPON-1270nm | نوع LD/PD: | EML/APD |
| ضمانتنامه: | 3 سال | کلید واژه ها: | ترکیب SFP+ XGPON و XGSPON |
| برجسته کردن: | ماژول فرستنده گیرنده OLT SFP+,ماژول فرستنده گیرنده XGSPON SFP+,ZTE XGPON |
||

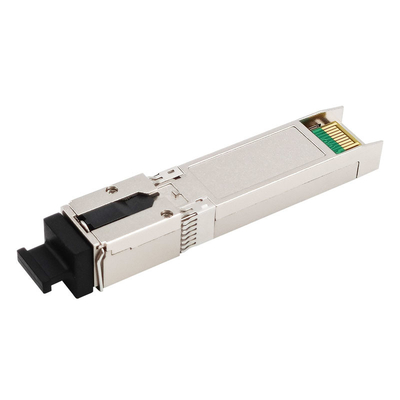

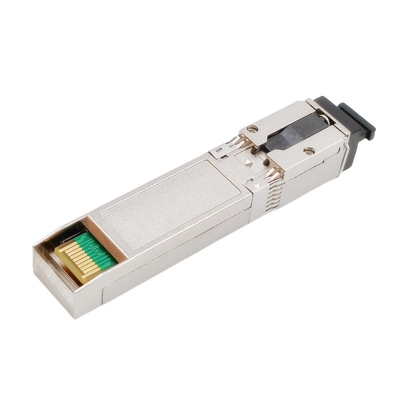

ماژول فرستنده گیرنده ZTE XGPON-XGSPON Combo OLT SFP+ TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G
شرح:

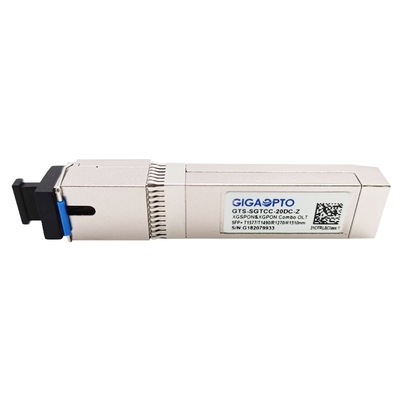

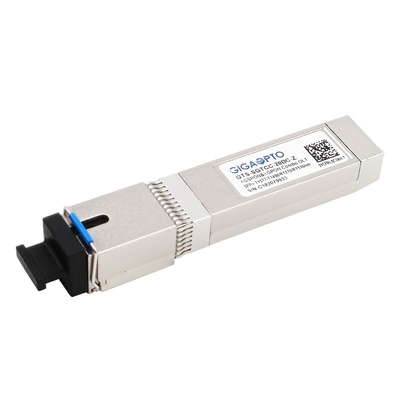

GTS-SGTCC-20DC-Z XGS-PON&XGPON/GPON Combo OLT Gigaopto با GPON OLT B+ و XGSPON&XGPON OLT N1 سازگار است.
این شامل فرستنده 1577 نانومتری 10 گیگابیت بر ثانیه پیوسته با لیزر EML، گیرنده 1270 نانومتری 10 گیگابیت بر ثانیه / 2.5 گیگابیت بر ثانیه با APD-TIA، فرستنده 1490 نانومتری 2.5 گیگابیت بر ثانیه با لیزر DFB 13mode، دریافت کننده لیزر burst و anm است. با APD-TIA.این ضریب فرم SFP+ است که از گیرنده BIDI SC/UPC استفاده می کند. دمای تجاری آن از 0 تا 70 درجه سانتیگراد متغیر است.
امکانات
شرایط عملیاتی و ذخیره سازی
| پارامتر | واحد | حداقل | معمول | حداکثر |
| دمای ذخیره سازی | درجه سانتی گراد | -40 | 85 | |
| دمای کیس عملیاتی | درجه سانتی گراد | 0 | 70 | |
| رطوبت ذخیره سازی | % | 5 | 90 | |
| رطوبت نسبی عملیاتی | % | 5 | 85 | |
| ولتاژ منبع تغذیه | V | 3.135 | 3.3 | 3.465 |
| مصرف برق | دبلیو | 2.8 | ||
| آستانه آسیب برای گیرنده | dBm | -3 | ||
| نرخ بیت برای Tx 1577 نانومتر | گیگابیت بر ثانیه | 9.953 | ||
| نرخ بیت برای Rx 1270 نانومتر | گیگابیت بر ثانیه | 2.488 | 9.953 | |
| نرخ بیت برای Tx 1490 نانومتر | گیگابیت بر ثانیه | 2.488 | ||
| نرخ بیت برای Rx 1310nm | گیگابیت بر ثانیه | 1.244 | ||
مشخصات
تمام عملکرد در کل دما و شرایط کاری مشخص شده است.
| پارامتر | واحد | حداقل | معمول | حداکثر | |||
| فرستنده XGSPON1577nm 9.953G | |||||||
| طول موج مرکزی TX | نانومتر | 1575 | 1577 | 1580 | |||
| عرض طیفی (-20dB) | نانومتر | 1 | |||||
| نسبت سرکوب حالت جانبی | دسی بل | 30 | |||||
| XGSPON Mean Launched Power (N1 BOL) |
dBm | 2.5 | 5 | ||||
| XGSPON Mean Launched Power (N1 EOL) |
dBm | 2 | 5 | ||||
| متوسط روشن شدن برق (TX Off) | dBm | -39 | |||||
| نسبت انقراض | دسی بل | 8.2 | |||||
| تحمل از دست دادن بازگشت نوری | دسی بل | 15 | |||||
| فرستنده XGSPON 20 کیلومتر جریمه پراکندگی فیبر |
دسی بل | 1 | |||||
| ماسک فرستنده (PRBS231-1@9.953G) |
مطابق با ITU-T G.9807.1 | ||||||
| فرستنده XGPON 1577 نانومتری 9.953G | |||||||
| طول موج مرکزی TX | نانومتر | 1575 | 1577 | 1580 | |||
| عرض طیفی (-20dB) | نانومتر | 1 | |||||
| نسبت سرکوب حالت جانبی | دسی بل | 30 | |||||
| XGPON Mean Launched Power (N1 BOL) |
dBm | 2.5 | 6 | ||||
| XGPON Mean Launched Power | dBm | 2 | 6 | ||||
| (N1 EOL) | |||||||
| متوسط روشن شدن برق (TX Off) | dBm | -39 | |||||
| نسبت انقراض | دسی بل | 8.2 | |||||
| تحمل از دست دادن بازگشت نوری | دسی بل | 15 | |||||
| فرستنده XGPON 20 کیلومتر جریمه پراکندگی فیبر |
دسی بل | 0.5 | |||||
| ماسک فرستنده (PRBS231-1@9.953G) |
مطابق با ITU-T G.987.2 | ||||||
| گیرنده XGSPON 1270 نانومتری 9.953G | |||||||
| دریافت طول موج | نانومتر | 1260 | 1270 | 1280 | |||
| حساسیت (N1 BOL) (PRBS231-1@9.953G،ER=8.2، BER<10-3) |
dBm | -26.5 | |||||
| حساسیت (N1 EOL) (PRBS231-1@9.953G،ER=8.2، BER<10-3) |
dBm | -26 | |||||
| اضافه بار (N1) | dBm | -4 | |||||
| زمان تسویه حساب | ns | 100 | |||||
| SD Assert Level | dBm | -29 | |||||
| سطح SD را حذف کنید | dBm | -45 | |||||
| هیسترزیس SD | دسی بل | 0.5 | 6 | ||||
| گیرنده XGPON 1270 نانومتری 2.488G | |||||||
| دریافت طول موج | نانومتر | 1260 | 1270 | 1280 | |||
| حساسیت (N1 BOL) (PRBS223-1@2.488G،ER=8.2، BER<10-4) |
dBm | -28 | |||||
| حساسیت (N1 EOL) (PRBS223-1@2.488G،ER=8.2، BER<10-4) |
dBm | -27.5 | |||||
| اضافه بار (N1) | dBm | -6 | |||||
| SD Assert Level | dBm | -29 | |||||
| سطح SD را حذف کنید | dBm | -45 | |||||
| هیسترزیس SD | دسی بل | 0.5 | 6 | ||||
| پارامتر | واحد | حداقل | معمول | حداکثر |
| فرستنده GPON 1490nm 2.488G | ||||
| طول موج مرکزی TX | نانومتر | 1480 | 1490 | 1500 |
| عرض طیفی (-20dB) | نانومتر | 1 | ||
| نسبت سرکوب حالت جانبی | دسی بل | 30 | ||
| میانگین قدرت راه اندازی (B+ BOL) | dBm | 2.5 | 5 | |
| میانگین قدرت راه اندازی (B+ EOL) | dBm | 1.5 | 5 | |
| متوسط روشن شدن برق (TX Off) | dBm | -39 | ||
| نسبت انقراض | دسی بل | 8.2 | ||
| تحمل از دست دادن بازگشت نوری | دسی بل | 15 | ||
| فرستنده GPON 20 کیلومتر جریمه پراکندگی فیبر |
دسی بل | 1 | ||
| ماسک فرستنده(PRBS223- 1@2.488G) |
مطابق با ITU-TG.984.2 | |||
| گیرنده GPON 1310nm 1.244G | ||||
| دریافت طول موج | نانومتر | 1290 | 1310 | 1330 |
| حساسیت (B+ BOL) (PRBS223-1@1.244G,ER=10,BER<10-10) |
dBm | -29 | ||
| حساسیت (B+ EOL) (PRBS223-1@1.244G,ER=10,BER<10-10) |
dBm | -28 | ||
| اضافه بار (B+) | dBm | -8 | ||
| محدوده دینامیکی حالت پشت سر هم گیرنده | دسی بل | 15 | ||
| سطح SDAssert | dBm | -30 | ||
| SDDe-Assert Level | dBm | -45 | ||
| هیسترزیس SD | دسی بل | 0.5 | 6 | |
| پارامتر | واحد | حداقل | معمول | حداکثر |
| ویژگی های رابط الکتریکی | ||||
| نوسان ورودی داده XGSPON&XGPON دیفرانسیل/TX |
mV | 120 | 800 | |
| نوسان خروجی داده XGSPON&XGPON دیفرانسیل / RX |
mV | 400 | 800 | |
| دیفرانسیل نوسان ورودی داده GPON/TX | mV | 200 | 1600 | |
| نوسان خروجی داده GPON دیفرانسیل / RX |
mV | 1200 | 2000 | |
| امپدانس دیفرانسیل داده | Ω | 90 | 100 | 110 |
| خروجی LVTTL بالا | V | 2.4 | Vcc | |
| خروجی LVTTL کم | V | 0 | 0.4 | |
| ورودی LVTTL بالا | V | 2.0 | Vcc+0.3 | |
| ورودی LVTTL کم است | V | 0 | 0.8 | |
نقشه های مکانیکی
