جزئیات محصول:
|
| رده محصولات: | فرستنده و گیرنده PON SFP | تایپ کنید: | XGS-PON ONU |
|---|---|---|---|
| پروتکل: | XGS-PON | بسته بندی: | SFP+ |
| نرخ داده: | Tx 9.953 / Rx 9.953 | طول موج (TX/RX): | 1270 نانومتر/1577 نانومتر |
| رابط: | SC/UPC | کلید واژه ها: | ماژول فرستنده گیرنده XGS-PON ONU SFP+ |
| برجسته کردن: | فرستنده گیرنده GPON SFP 9.953 گیگابیت بر ثانیه,فرستنده گیرنده GPON SFP 1270 نانومتری,XGS PON |
||

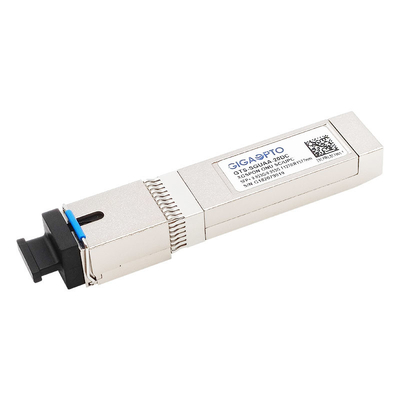

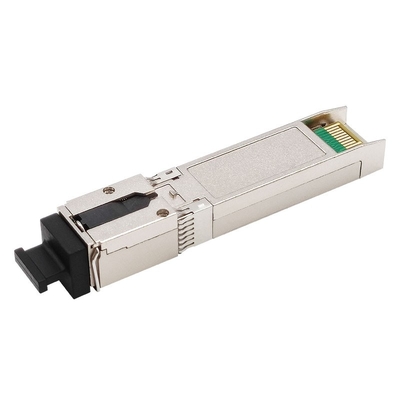

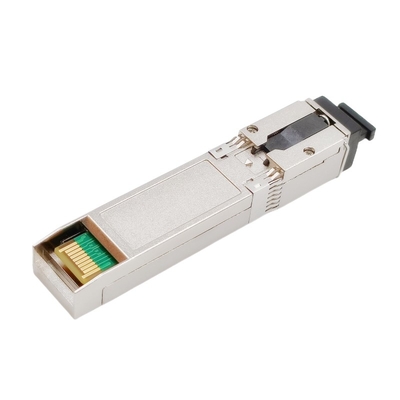

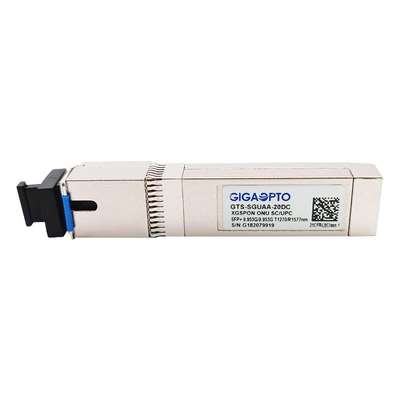

ماژول فرستنده و گیرنده نوری XGS-PON ONU SFP+
مطابق با ITU-TG.9807.1
فرستنده و گیرنده تک فیبر دو جهته
نرخ بیت بالادستی و پایین دستی متقارن 9.953 گیگابیت بر ثانیه
RoHS، CE، FCC، REACH
شرح
ماژول فرستنده گیرنده GTS-SGUAA-20DC XGS-PON ONU Gigaopto برای واحد شبکه نوری (ONU) برنامه های XGS-PON با سرعت 9.953 گیگابیت در ثانیه در پایین دست و 9.953 گیگابیت در ثانیه در بالادست طراحی شده است.
این گیرنده ADP/TIA با حالت پیوسته 1577 نانومتری و فرستنده آپلینک 1270 نانومتری DFB در حالت انفجاری استفاده می‌کند.
این در یک بسته SFP+ ریخته گری ناهموار با کانکتور مخزن نوری SC/UPC قرار دارد و برای عملکرد در محدوده دمایی تجاری و صنعتی طراحی شده است.فرستنده و گیرنده به یک منبع تغذیه 3.3 ولتی نیاز دارد.این دستگاه با استانداردهای FDA 21CFR1040.10 و IEC 60825-2 کلاس I مطابق با ایمنی لیزر است و دستورالعمل EEC 2002/95/EC برای انطباق با RoHS را برآورده می کند.
مشخصات
| نام محصول | XGS-PON ONU SFP | نوع فرم | SFP+ |
| تایپ کنید | XGS-PON ONU | نرخ داده (Gbps) | Tx9.953G/Rx9.953G |
| لینک حداکثر فیبر | 20 کیلومتر | نوع رابط | ظرف UPC SC |
| محصول گربههغمگین | PON SFP | تشخیص دیجیتال | به صورت پیش فرض ساخته شده است |
| نام تجاری سازگار | عمومی | دمای کیس عملیاتی | تجاری: 0 تا 70 درجه سانتی گراد |
| زمان گارانتی | 3 سال | صنعتی: -40 تا 85 درجه سانتی گراد | |
| نرخ داده TX | 9.953 گیگابیت بر ثانیه | نرخ داده RX | 9.953 گیگابیت بر ثانیه |
| طول موج (TX) | 1270 نانومتر | طول موج (RX) | 1577 نانومتر |
| مصرف برق | <1.65 وات | جریان عرضه کل | <450 میلی آمپر |
| فرستنده | لیزر DFB | گیرنده | APD |
| TX Power (dBm) | 4 ~ 9dBm | حساسیت Rx | <-28.5dBm |
| نسبت انقراض | >6.0dB | اضافه بار | >-8dBm |
| پروتکل ها | SFF-8074i، SFF 8472، RoHS، ITU-T G.9807 | ||
ترتیب اطلاعات
| قسمتخیر | مشخصات فنی | |||||
| بسته | نرخ داده | P_DOWN | LOS/SD | دما | رسیدن | |
| (گیگابیت بر ثانیه) | (پین 9) | (پین 8) | (درجه سانتیگراد) | (کیلومتر) | ||
| GTS-SGUAA-20DCJ | SFP+ | Tx 9.953 / Rx 9.953 | با | SD | -5 تا 70 | 20 |
| GTS-SGUAA-20DCK | SFP+ | Tx 9.953 / Rx 9.953 | بدون | SD | -5 تا 70 | 20 |
| GTS-SGUAA-20DIJ | SFP+ | Tx 9.953 / Rx 9.953 | با | SD | -40 تا 85 | 20 |
| GTS-SGUAA-20DIK | SFP+ | Tx 9.953 / Rx 9.953 | بدون | SD | -40 تا 85 | 20 |
| GTS-SGUAA-20DCM | SFP+ | Tx 9.953 / Rx 9.953 | با | LOS | -5 تا 70 | 20 |
| GTS-SGUAA-20DCN | SFP+ | Tx 9.953 / Rx 9.953 | بدون | LOS | -5 تا 70 | 20 |
| GTS-SGUAA-20DIM | SFP+ | Tx 9.953 / Rx 9.953 | با | LOS | -40 تا 85 | 20 |
| GTS-SGUAA-20DIN | SFP+ | Tx 9.953 / Rx 9.953 | بدون | LOS | -40 تا 85 | 20 |
امکانات
کاربرد
استانداردها
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
