جزئیات محصول:
|
| رده محصولات: | ماژول PON | تایپ کنید: | XGPON ONU |
|---|---|---|---|
| بسته بندی / کلاس: | SFP+ / N2a | نرخ داده: | Tx_2.488G /Rx_ 9.953G |
| طول موج (TX/RX): | 1270 نانومتر/1577 نانومتر | اجزاء: | DFB/APD |
| رابط: | گیرنده SC/UPC | DDM: | پشتیبانی |
| کلید واژه ها: | ماژول فرستنده گیرنده XGPON ONU N2a SFP+ | ||
| برجسته کردن: | فرستنده گیرنده GPON SFP عمومی,فرستنده گیرنده N2a GPON SFP,SFP+ XGPON ONU |
||

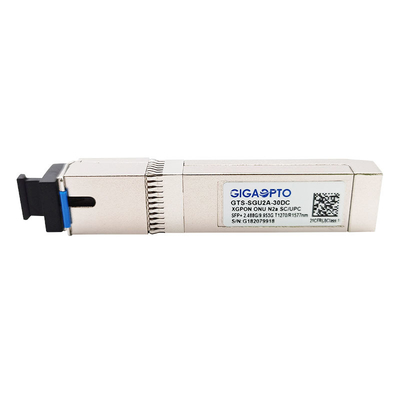

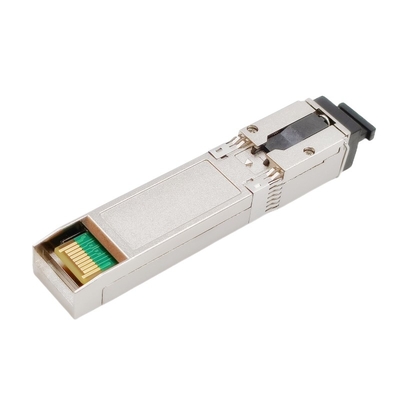

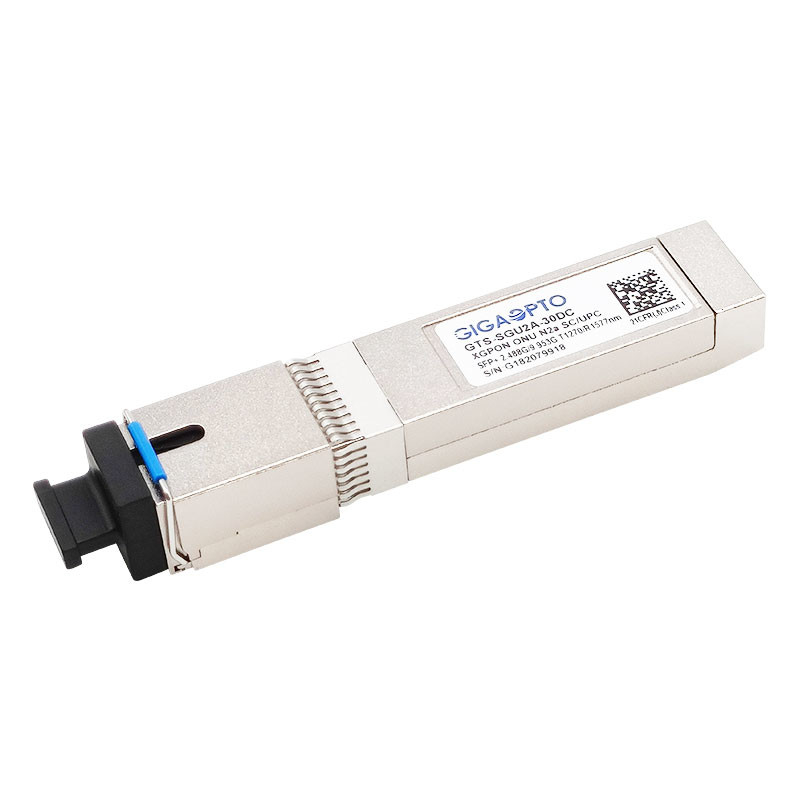

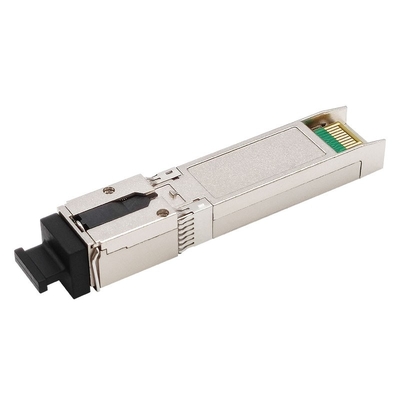

فرستنده و گیرنده XGPON ONU SFP+
مطابق با کلاس ITU-TG.987.2 XGPON N2a
تک فیبر بیدیفرستنده گیرنده
2.48832Gb/s upstream و 9.95328Gb/s downstream
RoHS، CE، FCC، REACHسازگار
شرح
فرستنده گیرنده GTS-SGU2A-30DC XGPON ONU N2a SFP+ Gigaopto برای برنامه های فیبر نقطه به چند نقطه (P2MP) به خانه (FTTH)، Business یا Curb (FTTx) با سرعت 9.95328 گیگابیت در ثانیه در پایین دست و 2.4883 گیگابیت بر ثانیه در پایین دست طراحی شده است.این یک ماژول با کارایی بالا برای ارتباطات تک فیبر با استفاده از فرستنده 1270 نانومتری حالت انفجاری و گیرنده حالت پیوسته 1577 نانومتری است.
بخش فرستنده از یک لیزر 1270 نانومتری DFB استفاده می کند و مطابق با استاندارد ایمنی بین المللی IEC-60825-1 یک لیزر کلاس 1 است.بخش گیرنده از یک پیش تقویت کننده آشکارساز 1577 نانومتری (IDP) نصب شده در یک هدر نوری استفاده می کند و یک رابط محدود کننده پس تقویت کننده IC.CML برای ورودی ها و خروجی های دیفرانسیل استفاده می شود.یک رابط منطقی و کنترلی LVTTL رابط را با مدارهای خارجی ساده می کند.
کاملاً با استانداردهای SFP+ MSA، SFF-8432، SFF-8472 و RoHS مطابقت دارد.
مشخصات
| نام تجاری | عمومی | نوع فرم | SFP+ |
| تایپ کنید | XGPON ONU | سرعت بیت (گیگابیت بر ثانیه) | 2.488G/9.953G |
| انتقال | 20 کیلومتر | رابط | SC UPC |
| محصول گربههغمگین | PON SFP | تشخیص | پشتیبانی |
| کلاس | N2a | دمای کیس عملیاتی | استاندارد: -5 تا 70 درجه سانتی گراد |
| زمان گارانتی | 3 سال | صنعتی: -40 تا 85 درجه سانتی گراد | |
| نرخ داده TX | 2.488 گیگابیت بر ثانیه | نرخ داده RX | 9.953 گیگابیت بر ثانیه |
| طول موج (TX) | 1270 نانومتر | طول موج (RX) | 1577 نانومتر |
| اتلاف قدرت | <1.5 وات | جریان عرضه کل | <450 میلی آمپر |
| نوع فرستنده | لیزر DFB | نوع گیرنده | APD-TIA |
| توان خروجی TX | 4 ~ 9dBm | حساسیت Rx | < -28.0dBm |
| نسبت انقراض | > 8.2 دسی بل | اضافه بار | >-8dBm |
| پروتکل ها | XG-PON | ||
ترتیب اطلاعات
| قسمتخیر | مشخصات فنی | |||||
| بسته | نرخ داده | P_DOWN | LOS/SD | دما | رسیدن | |
| (گیگابیت بر ثانیه) | (پین 9) | (پین 8) | (درجه سانتیگراد) | (کیلومتر) | ||
| GTS-SGU2A-30DCJ | SFP+ | Tx 2.488 / Rx 9.953 | با | SD | -5 تا 70 | 20 |
| GTS-SGU2A-30DCK | SFP+ | Tx 2.488 / Rx 9.953 | بدون | SD | -5 تا 70 | 20 |
| GTS-SGU2A-30DIJ | SFP+ | Tx 2.488 / Rx 9.953 | با | SD | -40 تا 85 | 20 |
| GTS-SGU2A-30DIK | SFP+ | Tx 2.488 / Rx 9.953 | بدون | SD | -40 تا 85 | 20 |
| GTS-SGU2A-30DCM | SFP+ | Tx 2.488 / Rx 9.953 | با | LOS | -5 تا 70 | 20 |
| GTS-SGU2A-30DCN | SFP+ | Tx 2.488 / Rx 9.953 | بدون | LOS | -5 تا 70 | 20 |
| GTS-SGU2A-30DIM | SFP+ | Tx 2.488 / Rx 9.953 | با | LOS | -40 تا 85 | 20 |
| GTS-SGU2A-30DIN | SFP+ | Tx 2.488 / Rx 9.953 | بدون | LOS | -40 تا 85 | 20 |
امکانات
کاربرد
استانداردس
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
