جزئیات محصول:
|
| رده محصولات: | گیرنده PON | تایپ کنید: | XG-PON ONU |
|---|---|---|---|
| پروتکل: | XG-PON | بسته بندی / کلاس: | SFP+ / N1 |
| نرخ داده: | Tx2.488G /Rx 9.953G | طول موج (TX/RX): | 1270 نانومتر/1577 نانومتر |
| LD/PD: | DFB+APD | نوع رابط: | SC UPC |
| کلید واژه ها: | ماژول فرستنده گیرنده XGPON ONU N1 SFP+ | ||
| برجسته کردن: | ماژول فرستنده و گیرنده XGPON ONU,ماژول فرستنده گیرنده N1,ماژول فرستنده گیرنده SC UPC |
||

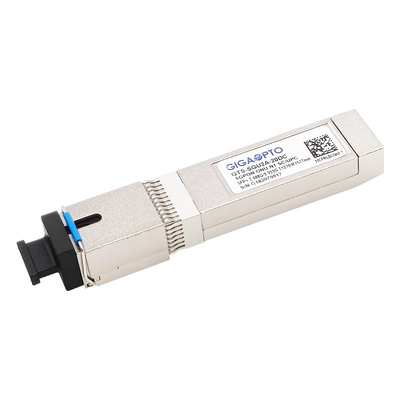

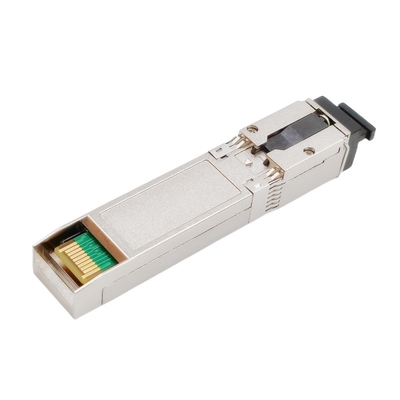

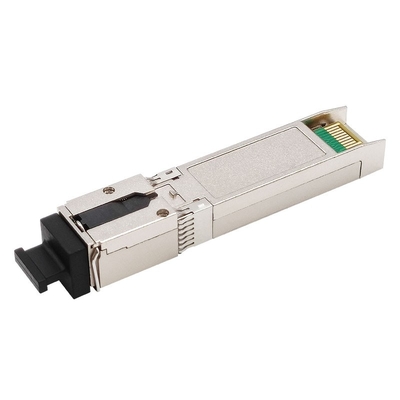

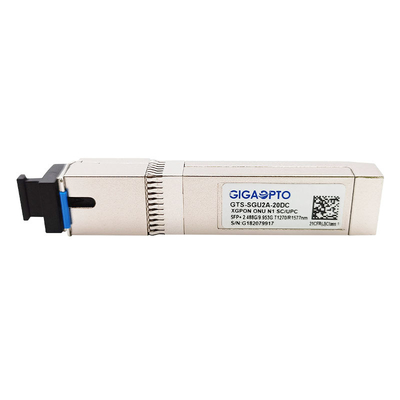

فرستنده و گیرنده XGPON ONU SFP+مدول
مطابق با کلاس ITU-TG.987.2 XGPON N1
فرستنده و گیرنده تک فیبر دو جهته
2.48832Gb/s upstream و 9.95328Gb/s downstream
RoHS، CE، FCC، REACH
شرح
این ماژول فرستنده و گیرنده نوری XGPON ONU N1 SFP+ با کارایی بالاشماره قطعه GTS-SGU2A-20DCبرای لینک انتقال XG-PON1 تا 20 کیلومتر طراحی شده است.این ماژول دارای فرستنده 1270 نانومتری 2.488 گیگابیت بر ثانیه و گیرنده حالت پیوسته 9.953 گیگابیت در ثانیه 1577 نانومتر است.یک کوپلر WDM یکپارچه می تواند نور ورودی 1270 نانومتری و نور خروجی 1577 نانومتری را جدا کند.
رابط نوری گیرنده SC/UPC است.این بسته SFP+ را پذیرفته است.منبع تغذیه تک ولتاژ +3.3 می باشد.
کاملاً با استانداردهای SFP+ MSA، SFF-8432، SFF-8472 و RoHS مطابقت دارد.
مشخصات
| نام تجاری | عمومی | فاکتور فرم | SFP+ |
| تایپ کنید | XGPON ONU N1 | نرخ داده | 2.488 گیگابایت/9.953 گیگابایت |
| فاصله | 20 کیلومتر | رابط | SC Simplex |
| محصول گربههغمگین | گیرنده PON | تشخیص | پشتیبانی |
| ضمانتنامه | 3 سال | دمای عملیاتی | Com./Ind. |
| نرخ داده TX | 2.488 گیگابیت بر ثانیه | نرخ داده RX | 9.953 گیگابیت بر ثانیه |
| طول موج (TX) | 1270 نانومتر | طول موج (RX) | 1577 نانومتر |
| اتلاف قدرت | <1.5 وات | جریان عرضه کل | <450 میلی آمپر |
| نوع فرستنده | DFB | نوع گیرنده | APD |
| توان متوسط TX | 2 ~ 7dBm | حساسیت گیرنده | < -28.0dBm |
| نسبت انقراض | > 8.2 دسی بل | اضافه بار | >-8dBm |
| پروتکل ها | XG-PON | ||
ترتیب اطلاعات
| قسمتخیر | مشخصات فنی | |||||
| بسته | نرخ داده | P_DOWN | LOS/SD | دما | رسیدن | |
| (گیگابیت بر ثانیه) | (پین 9) | (پین 8) | (درجه سانتیگراد) | (کیلومتر) | ||
| GTS-SGU2A-20DCJ | SFP+ | Tx 2.488 / Rx 9.953 | با | SD | -5 تا 70 | 20 |
| GTS-SGU2A-20DCK | SFP+ | Tx 2.488 / Rx 9.953 | بدون | SD | -5 تا 70 | 20 |
| GTS-SGU2A-20DIJ | SFP+ | Tx 2.488 / Rx 9.953 | با | SD | -40 تا 85 | 20 |
| GTS-SGU2A-20DIK | SFP+ | Tx 2.488 / Rx 9.953 | بدون | SD | -40 تا 85 | 20 |
| GTS-SGU2A-20DCM | SFP+ | Tx 2.488 / Rx 9.953 | با | LOS | -5 تا 70 | 20 |
| GTS-SGU2A-20DCN | SFP+ | Tx 2.488 / Rx 9.953 | بدون | LOS | -5 تا 70 | 20 |
| GTS-SGU2A-20DIM | SFP+ | Tx 2.488 / Rx 9.953 | با | LOS | -40 تا 85 | 20 |
| GTS-SGU2A-20DIN | SFP+ | Tx 2.488 / Rx 9.953 | بدون | LOS | -40 تا 85 | 20 |
امکانات
کاربرد
استانداردس
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
