جزئیات محصول:
|
| نام آیتم: | GPON ONU SFP | فاکتور فرم: | SFP |
|---|---|---|---|
| دسته بندی: | کلاس B+ | نرخ بیت: | 1.244G_TX / 2.488G_RX |
| طول موج (TX/RX): | 1310 نانومتر/1490 نانومتر | فاصله: | 20 کیلومتر |
| رابط: | ظرف UPC SC | DDM/DOM: | پشتیبانی |
| کلید واژه ها: | فرستنده گیرنده GPON ONU کلاس B+ SFP، GPON ONT B+ SFP | ||
| برجسته کردن: | فرستنده گیرنده 1490 نانومتری RX GPON SFP,فرستنده گیرنده 1310 نانومتری TX GPON SFP,ONU ONT کلاس B+ |
||

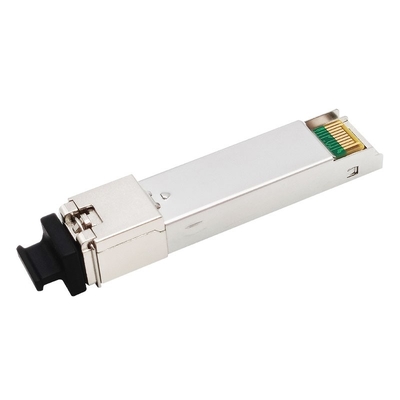

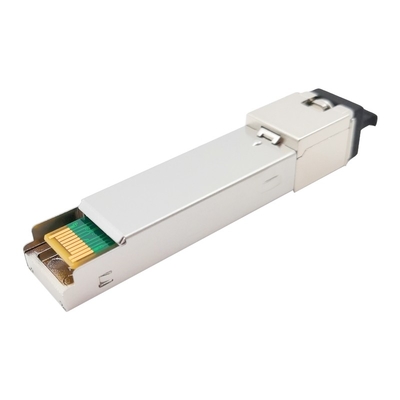

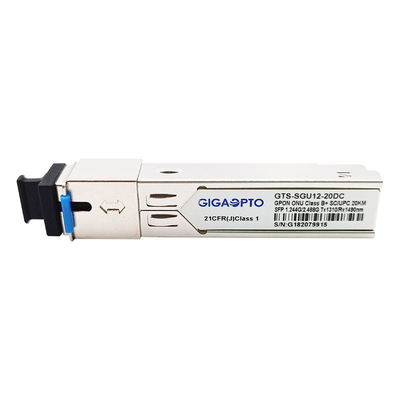

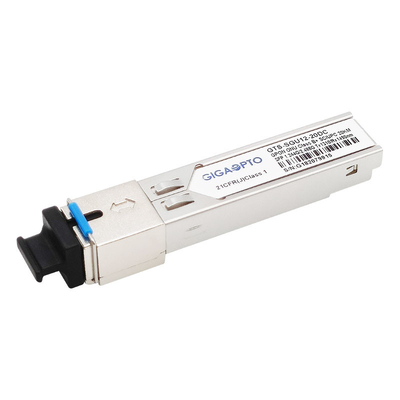

ماژول فرستنده گیرنده کلاس B+ GPON ONU/ONT SFP TX1.244G/RX2.488G (1310nm_TX/1490nm_RX، SC UPC، 20کیلومترDDM)
شرح
این ماژول فرستنده گیرنده GTS-SGU12-20DC کلاس B+ GPON ONU/ONT SFP SC UPC برای برنامه های کم هزینه P2MP FTTx طراحی شده است.می تواند به طور کامل از برنامه ODN کلاس B+ که توسط استاندارد ITU-T G.984.2 و ITU-T G.984.2 Amendent-2006 مشخص شده است، پشتیبانی کند.
ماژول فرستنده از دیود لیزر DFB استفاده می کند و کاملاً با ایمنی چشم IEC60825 و CDRH کلاس 1 مطابقت دارد.این شامل عملکردهای APC، یک مدار جبران دما برای اطمینان از انطباق با الزامات G.984.2 در هنگام کار است.
دما، ورودی های داده و مدار کوپلینگ AC یا DC.
بخش گیرنده از APD-TIA بسته بندی شده هرمتیک (APD با تقویت کننده ترانس امپدانس) و یک تقویت کننده محدود کننده استفاده می کند.APD توان نوری را به جریان الکتریکی تبدیل می کند و جریان توسط تقویت کننده ترانس امپدانس به ولتاژ تبدیل می شود.سیگنال های دیفرانسیل DATA و /DATA CML توسط تقویت کننده محدود کننده تولید می شوند.APD-TIA از طریق یک فیلتر پایین گذر به تقویت کننده محدود کننده AC متصل می شود.
عملکردهای تشخیص دیجیتال همانطور که در SFF-8472 مشخص شده است، در دسترس هستند که نظارت بر زمان واقعی دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری، توان نوری دریافتی و ولتاژ منبع فرستنده گیرنده را فراهم می کند.
هر ماژول فرستنده گیرنده GPON SFP تست نمونه برداری را تحت اکثر مارک های معروف روترها، سوئیچ ها، سرورها انجام داده است.
مشخصات
| نوع محصول | GPON ONU SFP | دسته بندی | کلاس B+ |
| فاکتور فرم | SFP | ولتاژ برق | +3.3 ولت |
| رابط | SC/UPC | حداکثر رسیدن | 20 کیلومتر |
| DOM | پشتیبانی | نوع کابل | G.652 SMF |
| ضمانتنامه | 3 سال | محدوده دما | Com./Ind. |
| نرخ بیت (TX) | 1.244 گیگابیت بر ثانیه | نرخ بیت (RX) | 2.488 گیگابیت بر ثانیه |
| طول موج (TX) | 1310 نانومتر | طول موج (RX) | 1490 نانومتر |
| اتلاف قدرت | <1.0 وات | جریان عرضه کل | 300 میلی آمپر |
| نوع فرستنده | لیزر DFB | نوع گیرنده | APD |
| توان متوسط TX | +0.5~+5.0dBm | حساسیت دریافت کنید | < -28.0dBm |
| نسبت انقراض | > 10dB | اضافه بار RX | >-8dBm |
| پروتکل ها | سازگار با MSA، ITU-T 984.2 | ||
ترتیب اطلاعات
| قسمتخیر | مشخصاتس-GPON ONU SMاففرستنده گیرنده | |||||
| بستهسن | حالت پشت سر هم TX | LOS/SD | دمادوران | کلاس | DDM | |
| GTS-SGU12-20DC | SFP | سطح پایین TX را فعال کنید | RX_SD | -5 تا 70 | B+ | Y |
| GTS-SGU12-20DI | SFP | سطح پایین TX را فعال کنید | RX_SD | -40 تا 85 | B+ | Y |
| GTS-SGU12-20DCH | SFP | سطح بالا TX را فعال کنید | RX_SD | -5 تا 70 | B+ | Y |
| GTS-SGU12-20DIH | SFP | سطح بالا TX را فعال کنید | RX_SD | -40 تا 85 | B+ | Y |
| GTS-SGU12-20DCM | SFP | سطح پایین TX را فعال کنید | RX_LOS | -5 تا 70 | B+ | Y |
| GTS-SGU12-20DIM | SFP | سطح پایین TX را فعال کنید | RX_LOS | -40 تا 85 | B+ | Y |
| GTS-SGU12-20DCN | SFP | سطح بالا TX را فعال کنید | RX_LOS | -5 تا 70 | B+ | Y |
| GTS-SGU12-20DIN | SFP | سطح بالا TX را فعال کنید | RX_LOS | -40 تا 85 | B+ | Y |
امکانات
کاربرد
استانداردها
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
برای دریافت بیشتر فرستنده و گیرنده های GPON ONU SFP، لطفاً به فرم زیر مراجعه کنید
سری فرستنده گیرنده GPON ONU (نرخ داده TX-1.244G/RX-2.488G، طول موج:TX1310nm/RX1490nm، کلاس B+، DFB+APD)
| P/N | فاکتور فرم | Tx Power | حساسیت Rx | رابط | درجه حرارت |
| GTF-SGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC Pigtail | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC Pigtail | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC Pigtail | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC Pigtail | Ind. |
| GTS-SGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTS-SGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC | Com. |
| GTS-PGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | LC/APC | Com. |
| GTS-BGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | LC/APC | Ind. |
