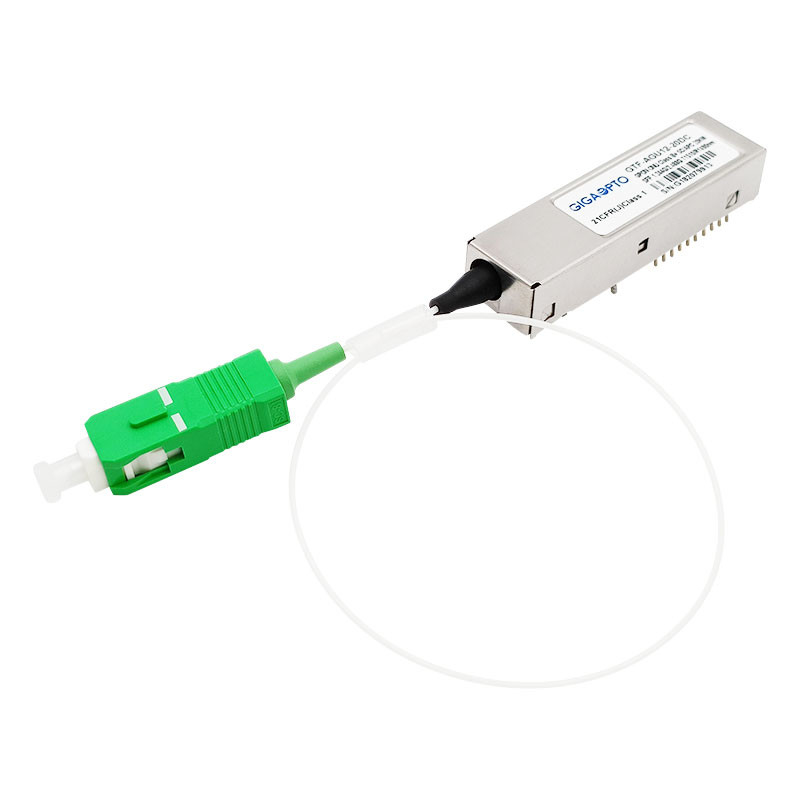

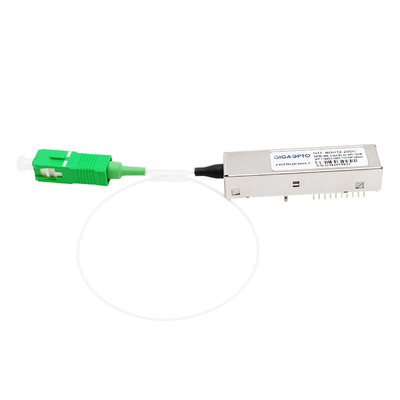

ماژول GPON ONU Class B+ SFF 2x10 APC Pigtail SC

GPON ONU کلاس B+

Burst TX 1310nm 1.244G/RX 1490nm 2.488G

SC/آکانکتور پیگتیل کامپیوتر

انطباق با RoHS

شرح

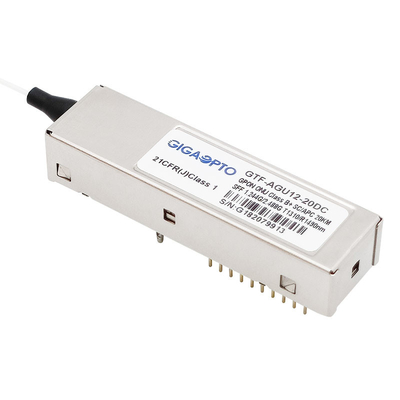

ماژول فرستنده گیرنده GTF-AGU12-20DC کلاس B+ GPON ONU SFF 2x10 SCAPC Pigtail Gigaopto برای برنامه های ارزان قیمت P2MP FTTx طراحی شده است.می تواند به طور کامل از برنامه ODN کلاس B+ که توسط استاندارد ITU-T G.984.2 و ITU-T G.984.2 Amendent-2006 مشخص شده است، پشتیبانی کند.

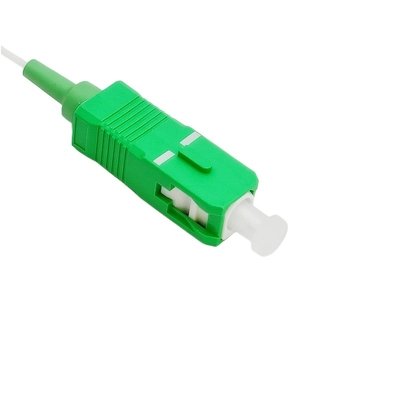

فرستنده گیرنده GPON ONU از فرم کوچک 2x10 با کانکتور پیگتیل SC APC بسته بندی شده است.

این ماژول از یک لیزر DFB 1310 نانومتری بدون خنک کننده، یک پیش تقویت کننده InGaAs و یک فیلتر WDM در یک مجموعه فرعی نوری یکپارچه تشکیل شده است.در حالت پشت سر هم با سرعت 1.244 گیگابیت بر ثانیه در 1310 نانومتر و در حالت پیوسته 2.488 گیگابیت در ثانیه در 1490 نانومتر دریافت می کند.

این ماژول اطلاعات عیب یابی دیجیتالی از شرایط و وضعیت عملکرد خود، از جمله توان انتقال، جریان بایاس لیزر، دمای ماژول و ولتاژ منبع را ارائه می دهد.داده های کالیبراسیون و آستانه هشدار/اخطار در حافظه داخلی (EEPROM) نوشته و ذخیره می شوند.

هر ماژول فرستنده گیرنده GPON SFP تست نمونه برداری را تحت اکثر مارک های معروف روترها، سوئیچ ها، سرورها انجام داده است.

مشخصات

ترتیب اطلاعات

امکانات

• پیوندهای داده دو جهته تک فیبر
• فرستنده لیزری 1310 نانومتری DFB و گیرنده 1490 نانومتری
• انتقال حالت پشت سر هم 1.244 گیگابیت بر ثانیه
• گیرنده حالت پیوسته 2.488 گیگابیت بر ثانیه
• بسته SFF 2x10 با رابط SC/APC pigtail
• یک منبع تغذیه 3.3 ولت
• رابط مانیتورینگ تشخیصی دیجیتال
• عملکرد تشخیص سیگنال حالت انفجاری TX را ارائه دهید
• هشدار خطای لیزر فرستنده LVTTL
• EMI پایین و محافظت عالی ESD
• استاندارد ایمنی لیزر کلاس I مطابق با استاندارد IEC-60825
• مطابقت با RoHS6

کاربرد

• شبکه های نوری غیرفعال گیگابیتی (GPON)
• FTTX

استانداردها

• مطابق با قرارداد چند منبع SFP (MSA) SFF-8074i
• مطابق با ITU-T G.984.2
• مطابق با FCC 47 CFR قسمت 15، کلاس B است
• مطابق با FDA 21 CFR 1040.10 و 1040.11 به جز برای انحرافات طبق اعلامیه لیزری شماره 50، مورخ 24 ژوئن 2007
• مطابق با SFF-8472 است
• سازگار با طبقه بندی حساسیت TR-NWT-000870 4.1 ESD Class2.
• سازگار با Telcordia GR-468-CORE

طرح کلی بسته

برای دریافت بیشتر فرستنده و گیرنده های GPON ONU SFP، لطفاً به فرم زیر مراجعه کنید

سری فرستنده گیرنده GPON ONU (نرخ داده TX-1.244G/RX-2.488G، طول موج:TX1310nm/RX1490nm، کلاس B+، DFB+APD)
