جزئیات محصول:
|
| نام محصول: | ماژول فرستنده گیرنده GPON ONU/ONT | نوع فرم: | SFF 2x10 کلاس B+ |
|---|---|---|---|
| نرخ بیت: | TX-1.244G/RX-2.488G | طول موج: | TX1310nm/RX1490nm |
| طول کابل: | 20 کیلومتر | رابط: | SC/UPC pigtail |
| DDMI: | آره | کلید واژه ها: | GPON ONU/ONT کلاس B+ SFF 2x10 فرستنده گیرنده SC/UPC pigtail کانکتور |
| برجسته کردن: | GPON ONU ONT,GPON کلاس B+,فرستنده گیرنده SC UPC |
||
GPON ONU/ONT کلاس B+
Burst TX 1310nm 1.244G/RX 1490nm 2.488G

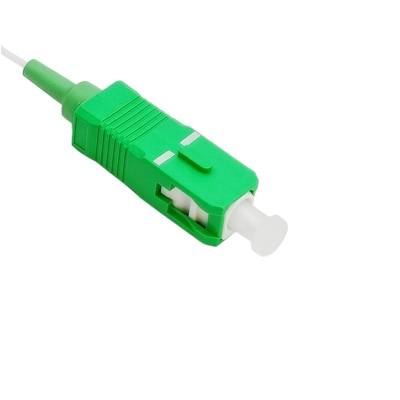

اتصال دهنده SC/UPC pigtail
انطباق با RoHS
شرح

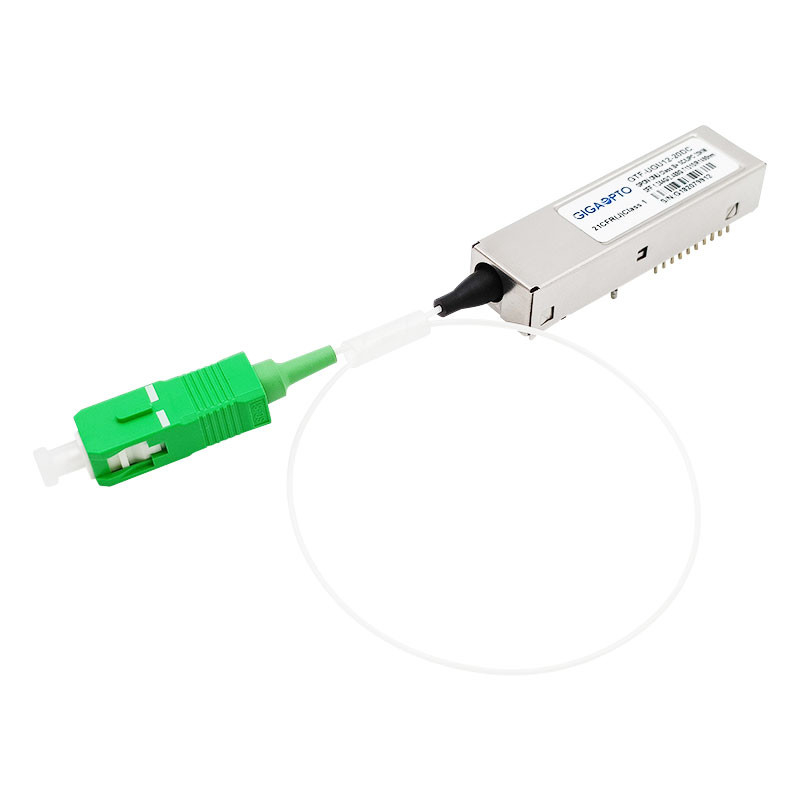

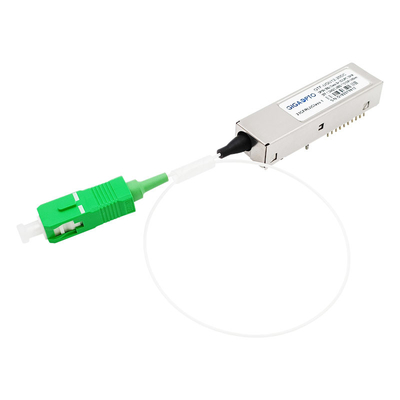

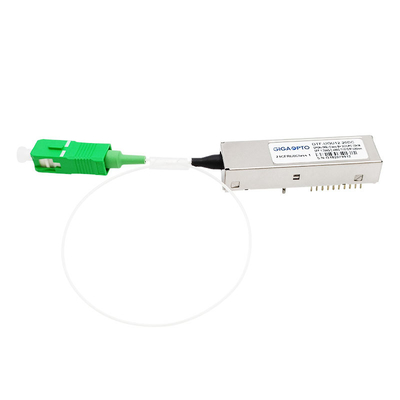

این ماژول فرستنده گیرنده GTF-UGU12-20DC کلاس B+ GPON ONU/ONT SFF 2x10 SC UPC Pigtail برای انتقال شبکه نوری غیرفعال (GPON) با قابلیت گیگابیت طراحی شده است.می تواند به طور کامل از برنامه ODN کلاس B+ که توسط استاندارد ITU-T G.984.2 و ITU-T G.984.2 Amendent-2006 مشخص شده است، پشتیبانی کند.

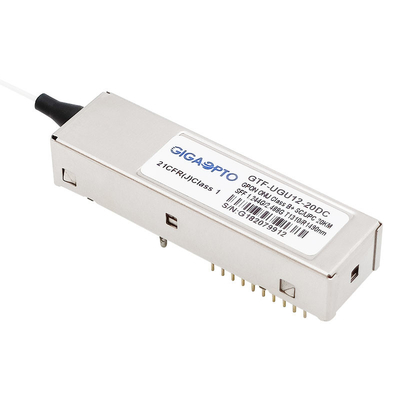

فرستنده گیرنده GPON ONU/ONT SFP از فرم کوچک 2x10 با مخزن SC UPC pigtail بسته بندی شده است.
بخش فرستنده از یک لیزر 1310 نانومتری DFB و یک درایور لیزر BM یکپارچه استفاده می‌کند که برای انجام سریع فعال/غیرفعال تأخیر بسیار کوچک طراحی شده است.درایور لیزر همچنین شامل APC دیجیتال و مدار جبران دما است که برای ثابت نگه داشتن قدرت نوری پرتاب و نسبت خاموشی در دما و پیری استفاده می شود.
بخش گیرنده از یک فتودیود 1490 نانومتری APD و پیش تقویت کننده استفاده می کند که در کنار هم قرار گرفته اند.عملکردی را دارد که وضعیت تشخیص سیگنال گیرنده (فعال بالا) را نشان می دهد.یک کوپلر WDM یکپارچه می تواند نور ورودی 1490 نانومتری و نور خروجی 1310 نانومتری را جدا کند.
عملکردهای تشخیص دیجیتال همانطور که در SFF-8472 مشخص شده است در دسترس هستند.
گیرنده نوری حاوی یک EEPROM است.این امکان دسترسی به اطلاعات شناسایی پیچیده را فراهم می کند که قابلیت های فرستنده گیرنده، رابط های استاندارد، سازنده و سایر اطلاعات را توصیف می کند.
مشخصات
| تولید - محصول | ماژول GPON ONU/ONT | مقطع تحصیلی | کلاس B+ |
| نوع فرم | SFF 2x10 | ولتاژ برق | +3.3 ولت |
| رابط | SC UPC Pigtail | حداکثر رسیدن | 20 کیلومتر |
| DDMI | آره | نوع فیبر | فیبر تک حالته |
| زمان گارانتی | 3 سال | دمای عملیاتی | استاندارد 0~70°C/صنعتی -40~85°C |
| سرعت (TX) | 1.244 گیگابیت بر ثانیه | سرعت (RX) | 2.488 گیگابیت بر ثانیه |
| طول موج مرکزی (TX) | 1310 نانومتر | طول موج مرکزی (RX) | 1490 نانومتر |
| اتلاف قدرت | <1.0 وات | جریان کل | 300 میلی آمپر |
| فرستنده | DFB | گیرنده | APD |
| TX Power (dBm) | +0.5~+5.0dBm | حساسیت RX | < -28.0dBm |
| نسبت انقراض | > 10dB | قدرت اشباع | >-8dBm |
| پروتکل ها | SFF 8472، RoHS، ITU-T G.984.2 | ||
ترتیب اطلاعات
| شماره قطعه | مشخصات فنی | ||||
| بسته | حالت پشت سر هم TX | درجه حرارت | رسیدن | DDM | |
| (درجه سانتیگراد) | (کیلومتر) | ||||
| GTF-UGU12-20DCL | SFF 2x10 | سطح پایین TX را فعال کنید | -5 تا 70 | 20 | Y |
| GTF-UGU12-20DCH | SFF 2x10 | سطح بالا TX را فعال کنید | -5 تا 70 | 20 | Y |
| GTF-UGU12-20DIL | SFF 2x10 | سطح پایین TX را فعال کنید | -40 تا 85 | 20 | Y |
| GTF-UGU12-20DIH | SFF 2x10 | سطح بالا TX را فعال کنید | -40 تا 85 | 20 | Y |
امکانات
کاربرد
استانداردها
طرح کلی بسته
برای دریافت بیشتر فرستنده و گیرنده های GPON ONU SFP، لطفاً به فرم زیر مراجعه کنید
سری فرستنده گیرنده GPON ONU (نرخ داده TX-1.244G/RX-2.488G، طول موج:TX1310nm/RX1490nm، کلاس B+، DFB+APD)
| P/N | فاکتور فرم | Tx Power | حساسیت Rx | رابط | درجه حرارت |
| GTF-SGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC Pigtail | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC Pigtail | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC Pigtail | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC Pigtail | Ind. |
| GTS-SGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTS-SGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC | Com. |
| GTS-PGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | LC/APC | Com. |
| GTS-BGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | LC/APC | Ind. |
