جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده GPON ONU | تایپ کنید: | SFF 2x10 کلاس B+ |
|---|---|---|---|
| نرخ داده (Gbps): | TX-1.244Gbps/RX-2.488Gbps | طول موج: | 1310nm_TX/1490nm_RX |
| فاصله: | 20 کیلومتر | رابط: | SC UPC |
| DDM: | پشتیبانی | کلید واژه ها: | فرستنده گیرنده GPON ONU کلاس B+ SFF 2x10 |
| برجسته کردن: | فرستنده گیرنده کلاس B GPON ONU,فرستنده گیرنده 1310 نانومتری GPON ONU,1310 نانومتر 1490 نانومتر sfp |
||
کلاس B+ ONU برای GPON
فرستنده و گیرنده WDM دو جهته تک فیبر
1.244Gbps Upstream و 2.488Gbps Downstream
100٪ کامل با دستگاه های میزبان اصلی سازگار است
شرح

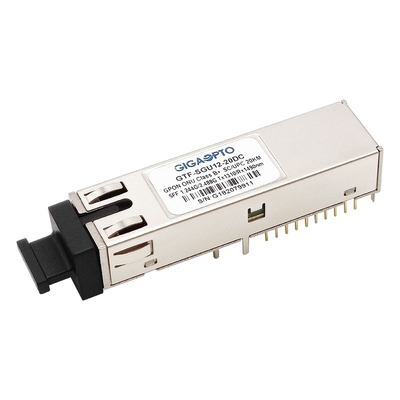

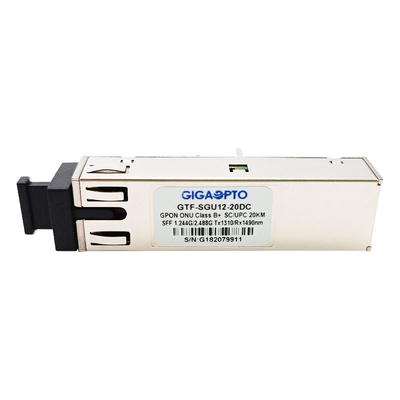

این ماژول گیرنده گیرنده GTF-SGU12-20DC GPON ONU کلاس B+ SFF 2x10 SCUPC برای برنامه های FTTx P2MP (نقطه به چند نقطه) کم هزینه طراحی شده است.می تواند به طور کامل از برنامه ODN کلاس B+ که توسط استاندارد ITU-T G.984.2 و ITU-T G.984.2 Amendent-2006 مشخص شده است، پشتیبانی کند.

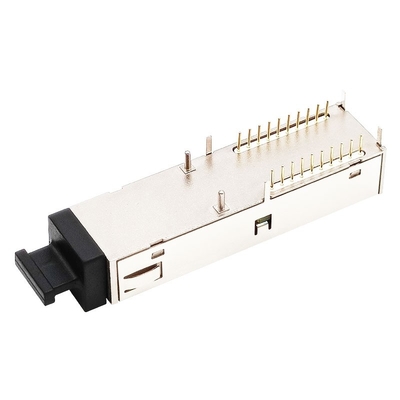

این فرستنده گیرنده GPON ONU B+ از فرم کوچک 2x10 با یک کانکتور SC UPC بسته بندی شده است.
ماژول GPON ONU SFP از لیزر DFB 1310 نانومتری بدون خنک کننده، پیش تقویت کننده InGaAs و یک فیلتر WDM در یک مجموعه فرعی نوری یکپارچه تشکیل شده است.این 1.244 گیگابیت در ثانیه در 1310 نانومتر در حالت پیاپی و 2.488 گیگابیت در ثانیه در 1490 نانومتر در حالت پیوسته دریافت می کند.این فرستنده و گیرنده محصول لیزری کلاس 1 است که با استانداردهای IEC 60825-1 و IEC 60825-2 مطابقت دارد و مطابق با ROHS-6 است.
پکیج متالیک ویژگی های عالی EMI و EMC را تضمین می کند که کاملاً با استانداردهای مربوطه بین المللی مطابقت دارد.
عملکردهای تشخیص دیجیتال همانطور که در SFF-8472 مشخص شده است، در دسترس هستند که نظارت بر زمان واقعی دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری، توان نوری دریافتی و ولتاژ منبع فرستنده گیرنده را فراهم می کند.
مشخصات
| نام محصول | فرستنده و گیرنده GPON ONU | تایپ کنید | کلاس B+ |
| نوع فرم | SFF 2x10 | ولتاژ منبع تغذیه | +3.3 ولت |
| نوع رابط | SC UPC | حداکثر فاصله | 20 کیلومتر |
| تشخیص دیجیتال (DDM) | پشتیبانی | نوع رسانه | SMF |
| ضمانتنامه | 3 سال | دمای عملیاتی | استاندارد 0~70°C/صنعتی -40~85°C |
| نرخ داده (TX) | 1.244 گیگابیت بر ثانیه | نرخ داده (RX) | 2.488 گیگابیت بر ثانیه |
| طول موج (TX) | 1310 نانومتر | طول موج (RX) | 1490 نانومتر |
| اتلاف قدرت | <1.0 وات | جریان کل | 300 میلی آمپر (حداکثر) |
| نوع LD | DFB | نوع PD | APD |
| توان خروجی TX (dBm) | +0.5~+5.0dBm | حساسیت | < -28.0dBm |
| نسبت انقراض | > 9dB | اشباع گیرنده | >-8dBm |
| پروتکل ها | SFF 8472، RoHS | ||
مرتب سازیمناطلاعات
| شماره قطعه | مشخصات فنی | ||||
| نرخ داده | حالت پشت سر هم TX | درجه حرارت | رسیدن | DDM | |
| (گیگابیت بر ثانیه) | (درجه سانتیگراد) | (کیلومتر) | |||
| GTF-SGU12-20DCL | SFF 2x10 | سطح پایین TX را فعال کنید | -5 تا 70 | 20 | آره |
| GTF-SGU12-20DCH | SFF 2x10 | سطح بالا TX را فعال کنید | -5 تا 70 | 20 | آره |
| GTF-SGU12-20DIL | SFF 2x10 | سطح پایین TX را فعال کنید | -40 تا 85 | 20 | آره |
| GTF-SGU12-20DIH | SFF 2x10 | سطح بالا TX را فعال کنید | -40 تا 85 | 20 | آره |
امکانات
کاربرد
استانداردس
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
برای دریافت بیشتر فرستنده و گیرنده های GPON ONU SFP، لطفاً به فرم زیر مراجعه کنید
سری فرستنده گیرنده GPON ONU (Data RateTX-1.244G/RX-2.488G، طول موج:TX1310nm/RX1490nm، کلاس B+، DFB+APD)
| P/N | فاکتور فرم | Tx Power | حساسیت Rx | رابط | درجه حرارت |
| GTF-SGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC Pigtail | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC Pigtail | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC Pigtail | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC Pigtail | Ind. |
| GTS-SGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTS-SGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC | Com. |
| GTS-PGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5 ~ 5.0dBm | -28.0dBm | LC/APC | Com. |
| GTS-BGU12-20DI | SFP | 0.5 ~ 5.0dBm | -28.0dBm | LC/APC | Ind. |
