جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده GPON SFP | تایپ کنید: | کلاس D 8dBm |
|---|---|---|---|
| نرخ داده (گیگابیت بر ثانیه): | TX2.5Gb/s/RX1.25Gb/s | طول موج: | 1490nm-TX/1310nm-RX |
| رابط: | سیمپلکس SC | تشخیص: | پشتیبانی |
| کلید واژه ها: | ماژول فرستنده گیرنده +8dBm کلاس D GPON OLT SFP | ||
| برجسته کردن: | فرستنده گیرنده SFP GPON OLT,فرستنده گیرنده DDM GPON OLT,ماژول های نوری 8dBm |
||

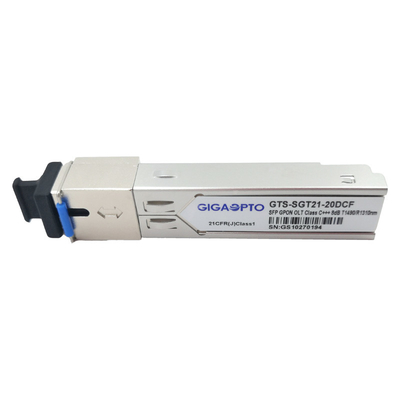

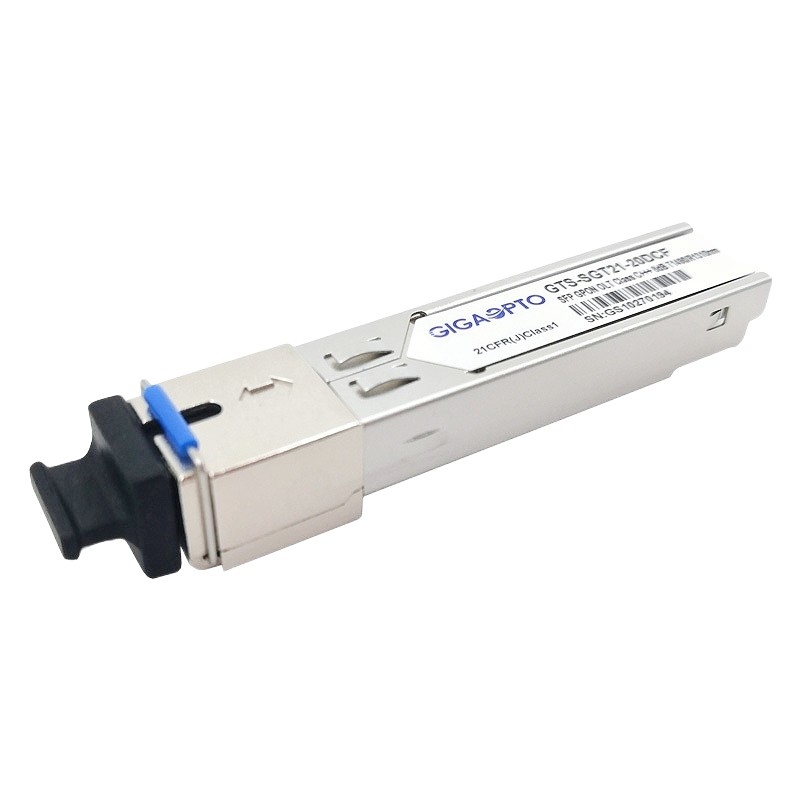

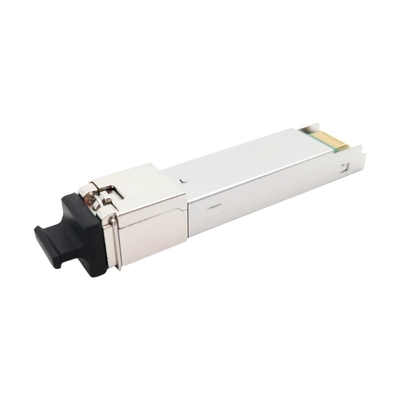

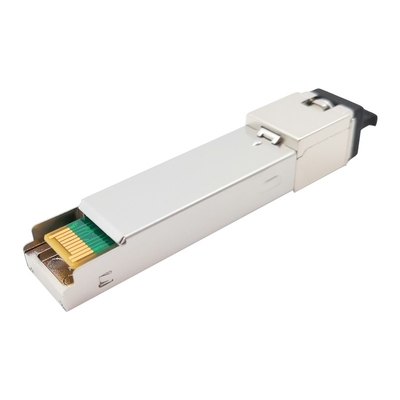

کلاس GPON OLT SFPD TX Power 8شماره قطعه ماژول های فرستنده گیرنده dBm GTS-SGT21-20DCF
شرح
این 8dBm Tx Power GPON OLT SFP کاملاً با الزامات ITU G.984.2 کلاس D/C+++ برای برنامه های ترمینال خط نوری (OLT) با سرعت بالادستی 1.244 گیگابیت بر ثانیه و پایین دست 2.488 گیگابیت بر ثانیه مطابقت دارد.
این ماژول بسته بندی GPON D SFP از فرستنده DFB با حالت پیوسته 1490 نانومتری با سرعت 2.488 گیگابیت بر ثانیه، گیرنده APD 1.244 گیگابیت بر ثانیه با حالت پیوسته 1310 نانومتری، پیش تقویت کننده و فیلتر WDM در یک مجموعه فرعی نوری یکپارچه تشکیل شده است.این محصول لیزری کلاس 1 است که مطابق با IEC 60825-1 و IEC 60825-2 است و مطابق با MSA SFP، SFF-8472 و ROHS6 است.
مشخصات
| نام محصول | ماژول GPON OLT SFP | کلاستایپ کنید | کلاس D/C+++ |
| بسته بندی | SFP | ولتاژ منبع تغذیه | +3.3 ولت |
| رابط | SC Simplex | حداکثررسیدن | 20 کیلومتر |
| DDM/DOM | پشتیبانی | فیبرتایپ کنید | فیبر تک حالته |
| ضمانتنامه | 3 سال | دمای عملیاتی | -5 ~ 70 درجه سانتیگراد / -40 ~ 85 درجه سانتیگراد |
| نرخ داده (TX) | 2.488 گیگابیت بر ثانیه | نرخ داده (RX) | 1.244 گیگابیت بر ثانیه |
| طول موج (TX) | 1490 نانومتر | طول موج (RX) | 1310 نانومتر |
| قدرتمصرف | <1.5 وات | جریان کل | 450 میلی آمپر (حداکثر) |
| فرستنده | DFB | گیرنده | APD |
| TXبیرونتوان (dBm) | +6.0 ~ + 10.0dBm | RXحساسیت | < -32.0dBm |
| خارج.نسبت | > 8.2 دسی بل | گیرندهاضافه بار | >-15dBm |
| پروتکل ها | SFF-8472، ITUT-984.2 | ||
امکانات
کاربرد
استانداردها
| ویژگی های فرستنده نوری | ||||||
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
| قدرت راه اندازی شده (متوسط) | پخارج | +6 | +8 | +10 | dBm | |
| محدوده طول موج عملیاتی | λسی | 1480 | 1500 | نانومتر | ||
| عرض طیفی (-20dB) | ∆λ | 1 | نانومتر | |||
| نسبت سرکوب حالت جانبی | SMSR | 30 | ||||
| نسبت انقراض | ER | 8.2 | دسی بل | PRBS 223-1+72CID @2.488Gbit/s | ||
| فرستنده و جریمه پراکندگی | TDP | 1 | دسی بل | انتقال بر روی 20 کیلومتر SMF | ||
| قدرت خروجی نوری پس از غیرفعال کردن TX | پDIS | -39 | dBm | |||
| نمودار چشمی خروجی | مطابق با ITU-T G.984.2 | |||||
| بازتاب فرستنده | -10 | دسی بل | ||||
| ویژگی های گیرنده نوری | ||||||
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت |
| محدوده طول موج | λسی | 1260 | 1360 | نانومتر | ||
| حساسیت گیرنده | SEN | -32 | dBm | یادداشت 1 | ||
| اضافه بار ورودی برق نوری | SAT | -15 | dBm | یادداشت 1 | ||
| محدوده دینامیکی | 15 | دسی بل | شکل 1 | |||
| بازتاب گیرنده | -15 | دسی بل | ||||
مدار کاربردی معمولی
EEPROMنقشه حافظه
محتویات حافظه شناسه سریال EEPROM
گیرنده نوری حاوی یک EEPROM است.این امکان دسترسی به اطلاعات شناسایی پیچیده را فراهم می کند که قابلیت های فرستنده گیرنده، رابط های استاندارد، سازنده و سایر اطلاعات را توصیف می کند.هنگامی که پروتکل سریال فعال می شود، میزبان سیگنال ساعت سریال (SCL، Mod Def 1) را تولید می کند.لبه مثبت داده ها را در بخش هایی از EEPROM که در فرستنده گیرنده SFP محافظت نمی شوند، کلاک می کند.لبه منفی داده ها را از فرستنده گیرنده SFP کلاک می کند.سیگنال داده سریال (SDA، Mod Def 2) برای انتقال داده سریال دو جهته است.میزبان از SDA در ارتباط با SCL برای علامت گذاری شروع و پایان فعال سازی پروتکل سریال استفاده می کند.حافظه ها به صورت مجموعه ای از کلمات داده 8 بیتی سازماندهی شده اند که می توانند به صورت جداگانه یا متوالی مورد خطاب قرار گیرند.
ماژول اطلاعات تشخیصی را در مورد شرایط عملیاتی فعلی ارائه می دهد.فرستنده گیرنده این داده های تشخیصی را با دیجیتالی کردن سیگنال های آنالوگ داخلی تولید می کند.کالیبراسیون و داده های آستانه هشدار/آستانه در طول ساخت دستگاه نوشته می شود.نظارت بر توان دریافتی، نظارت بر توان انتقالی، نظارت بر جریان بایاس، نظارت بر ولتاژ منبع تغذیه و نظارت بر دما همگی اجرا می‌شوند.داده های تشخیصی مقادیر خام A/D هستند و باید با استفاده از ثابت های کالیبراسیون ذخیره شده در مکان های EEPROM 56 - 95 در آدرس گذرگاه سریال سیمی A2h به واحدهای دنیای واقعی تبدیل شوند.فیلدهای داده خاص نقشه حافظه تشخیصی دیجیتال به شرح زیر است.
ترتیب اطلاعات- سری GPON OLT SFP Gigaopto (DFB+APDTX-2.488گیگابیت بر ثانیه/RX-1.244گیگابیت بر ثانیه/TX-1490nm/RX-1310nmSC Simplex)
| P/N | کلاس | Tx Power | حساسیت Rx | درجه حرارت |
| GTS-SGT21-20DCB | B+ | +1.5~+5.0dBm | < -28.0dBm | Com |
| GTS-SGT21-20DIB | B+ | +1.5~+5.0dBm | < -28.0dBm | Ind. |
| GTS-SGT21-20DCC | C+ | +3.0 ~ + 7.0dBm | < -30.0dBm | Com |
| GTS-SGT21-20DIC | C+ | +3.0 ~ + 7.0dBm | < -30.0dBm | Ind. |
| GTS-SGT21-20DCD | C++ | +4.5 ~ + 10.0dBm | < -31.0dBm | Com |
| GTS-SGT21-20DID | C++ | +4.5 ~ + 10.0dBm | < -31.0dBm | Ind. |
| GTS-SGT21-20DCE | C+++ / D | +6.0 ~ + 10.0dBm | < -32.0dBm | Com |
| GTS-SGT21-20DIE | C+++ / D | +6.0 ~ + 10.0dBm | < -32.0dBm | Ind. |
| توجه داشته باشید | OEM/ODM پشتیبانی می شود، شما همیشه به تماس با ما خوش آمدید. | |||
