جزئیات محصول:
|
| مورد: | گیرنده های دوگانه 6G SDI Video BIDI | فن آوری: | 2 گیرنده در BOSA، 1 فیبر |
|---|---|---|---|
| بسته: | SFP | طول موج مرکز: | RX1_1310nm/RX2_1490nm |
| رابط: | سیمپلکس ال سی | دمای عملیاتی: | -5 تا 70 درجه سانتی گراد |
| ضمانتنامه: | 3 سال | کلید واژه ها: | ماژول گیرنده پین دوگانه 6G-SDI |
6G SDI SMPTE SFP RX1310nm RX1490nm پین 10km SMF BIDI LC ماژول گیرنده دوگانه غیر MSA
مشخصات عملکردی

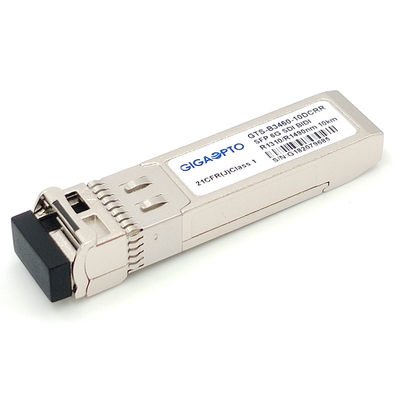

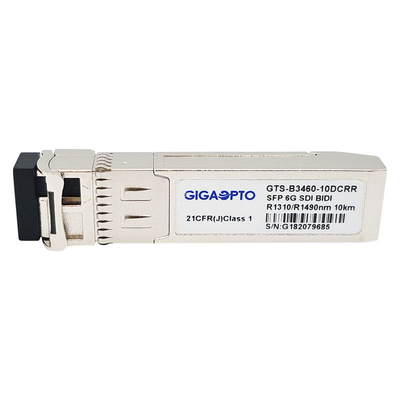

| نام آیتم | گیرنده های دوگانه 6G SDI SMPTE SFP | P/N | GTS-B3460-10DCRR |
| نوع ماژول | RX دوگانه در BOSA، 1 فیبر | پهنای باند (Gbps) | 0.143Gbps - 5.94Gbps |
| فاکتور فرم | SFP BIDI | محیط | عملکرد -5 تا 70 درجه سانتیگراد |
| طول موج | RX1_1310nm/RX2_1490nm | رسیدن | 10 کیلومتر @ 9/125μm SMF |
| نوع رابط | ال سی سیمپلکس | نوع کابل | G.652 SMF |
| بخش فرستنده | N/A | نوع گیرنده | ردیاب عکس پین |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان عرضه (حداکثر) | 500 میلی آمپر |
| حساسیت گیرنده | <-15dBm | قدرت اشباع ورودی | > 0dBm |
| تشخیصی (DDM/DOM) | پشتیبانی | تخصیص پین | Pinout غیر MSA |
| واحد وزن | 0.025 کیلوگرم | مدت زمان محدود گارانتی | 36 ماهه |
| کاربرد | SD/HD/3G/6G SDI | ||
شرح
GTS-B3460-10DCRR یک ماژول گیرنده دو کاناله دو جهته 1 فیبر است که برای دریافت سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 297-2006 تعریف شده است، طراحی شده است.این ماژول گیرنده دوگانه به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE 259M، SMPTE 344M، SMPTE 292M، SMPTE 424M و ST-2081 طراحی شده است. .
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.دارای دو آشکارساز عکس پین 1310 نانومتری و 1490 نانومتری مستقل است.حداکثر فاصله 10 کیلومتری با سیگنال های پاتولوژیک 6 گیگابیت بر ثانیه قابل دستیابی است.
امکانات
کاربرد
استاندارد
سنجاقDتعریف
| سنجاقخیر | نماد | نام/توضیحات | دنباله قدرت | یادداشت |
| 1 | VeeR | زمین گیرنده | 1 | |
| 2 | RD2- |
گیرنده (1310 نانومتر) داده های معکوس شده. AC کوپل شده.CML-O |
3 | |
| 3 | RD2+ |
گیرنده (1310 نانومتر) داده های غیر وارونه. AC کوپل شده.CML-O |
3 | |
| 4 | MOD_ABS | ماژول وجود ندارد، در ماژول به VeeR متصل شوید | 3 | 1 |
| 5 | SCL | خط ساعت رابط سریال 2-سیمی، LVTTL-I | 3 | 2 |
| 6 | SDA | 2-سیم خط داده رابط سریال، LVTTL-I/O | 3 | 2 |
| 7 | VeeR | زمین گیرنده | 3 | |
| 8 | NC | متصل نیست | 3 | |
| 9 | NC | متصل نیست | 3 | |
| 10 | RX_LOS1 |
گیرنده (1490 نانومتر) نشانه از دست دادن سیگنال، LVTTL-O بالا: از دست دادن سیگنال کم: سیگنال شناسایی شد |
1 | 3 |
| 11 | VeeR | زمین گیرنده | 1 | |
| 12 | RD1- |
گیرنده (1490 نانومتر) داده های معکوس شده. AC کوپل شده.CML-O |
3 | |
| 13 | RD1+ |
گیرنده (1490 نانومتر) داده های غیر وارونه. AC کوپل شده.CML-O |
3 | |
| 14 | VeeR | زمین گیرنده | 1 | |
| 15 | VccR | منبع تغذیه گیرنده | 2 | |
| 16 | VccR | منبع تغذیه گیرنده | 2 | |
| 17 | VeeR | زمین گیرنده | 1 | |
| 18 | NC | متصل نیست | 3 | |
| 19 | NC | متصل نیست | 3 | |
| 20 | RX_LOS2 |
گیرنده (1310 نانومتر) نشانگر از دست دادن سیگنال، LVTTL-O بالا: از دست دادن سیگنال کم: سیگنال شناسایی شد |
1 | 4 |
دنباله قدرت: پین کردن دنباله درگیری در حین اتصال داغ.
یادداشت 1.MOD_ABS به VeeT در داخل ماژول متصل است.
تبصره 2.SDA&SCL (I2C) باید با مقاومت های 4.7k - 10kΩ روی برد میزبان بالا کشیده شود.
نکته 3.RX_LOS1 باید با مقاومت های 4.7k - 10kΩ در برد میزبان بالا کشیده شود.
تبصره 4.T RX_LOS2 باید با مقاومت های 4.7k - 10kΩ روی برد میزبان بالا کشیده شود.
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
