جزئیات محصول:
|
| نام محصول: | 12G-SDI دو جهته SFP+ | نرخ داده: | 12 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | 1270nm -TX/1330nm -RX | نوع رابط: | سیمپلکس ال سی |
| حداکثر انتقال: | 10 کیلومتر | ضمانتنامه: | 3 سال |
| کلمات کلیدی 1: | گیرنده نوری 12G-SDI BIDI SFP+ 10km | کلمات کلیدی 2: | ماژول فرستنده ویدئو SMPTE 12G HD |
| برجسته کردن: | فرستنده و گیرنده SFP ویدئویی 12G,فرستنده گیرنده SFP ویدئوی SDI,BiDi SMPTE |
||
10 کیلومتری BiDi 1270nm/1330nm 12G-SDI SFP+ فرستنده گیرنده نوری MSA Pinout
مشخصات عملکردی
| نام محصول | 12G-SDI BiDi SFP | نرخ داده | 0.27 ~ 11.88 گیگابیت بر ثانیه |
| نوع ماژول | فرستنده گیرنده | MSA/Non-MSA | MSA |
| فاکتور فرم | SFP+ | دمای عملیاتی | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج | 1270nm -TX/1330nm -RX | حداکثر رسیدن | 10 کیلومتر |
| رابط | سیمپلکس ال سی | نوع فیبر | فیبر تک حالته |
| نوع LD | DFB | نوع PD | پین |
| ولتاژ تغذیه | 3.3 ولت | جریان عرضه | 280 میلی آمپر (نوع) |
| TX Power | -5 ~ +1dBm | حساسیت @11.88Gbps | < -11dB |
| حساسیت @ 5.94Gbps | < -13dB | حساسیت @ 2.97Gbps | < -13dB |
| نسبت انقراض | > 3.5 دسی بل | اضافه بار گیرنده | > 1.0dBm |
| مصرف برق | ≤1.0W | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | وزن | 0.025 کیلوگرم |
| پروتکل ها | SMPTE ST 2082-1 (12G UHD-SDI)، ST 2081-1 (6G UHD-SDI)، ST424 (3G SDI)، ST292-1 (HD-SDI) و ST 259 (SD-SDI). | ||
شرح

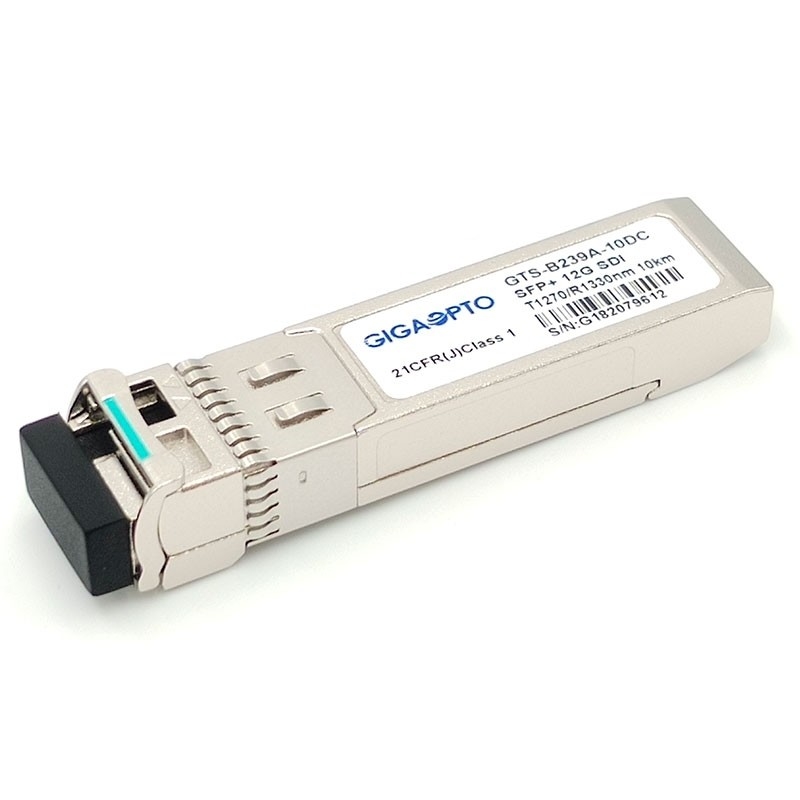

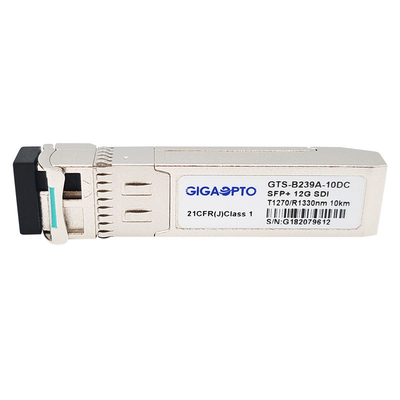

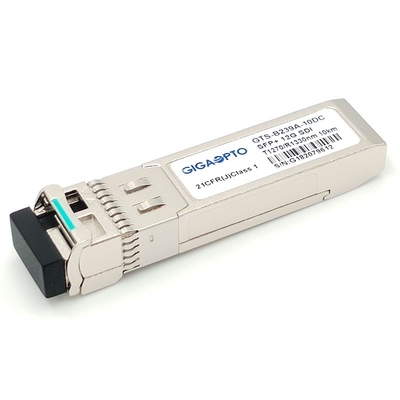

GTS-B239A-10DC Gigaopto برای پیوندهای انتقال دوطرفه 12G-SDI طراحی شده است که تا 10 کیلومتر در فیبر یک حالته می رسند.
این با SMPTE 2082، SMPTE 424M، SMPTE 292M، SMPTE 259M، و DVB-ASI سازگار است.تا 11.8 گیگابیت بر ثانیه پشتیبانی می کند و به طور خاص برای انتقال الگوهای آسیب شناسی HD-SDI، 3G-SDI، 6G-SDI، و 12G-SDI طراحی شده است.

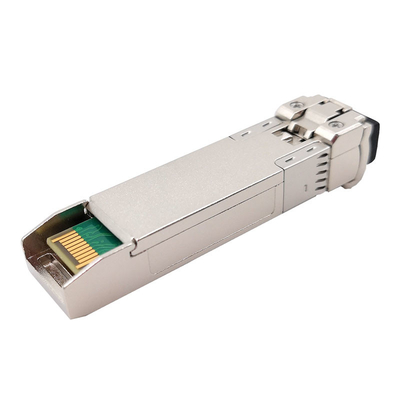

فرستنده گیرنده شامل سه بخش است: یک لیزر DFB، یک دیود نوری PIN یکپارچه با پیش تقویت کننده ترانس امپدانس (TIA)، Reclocker و یک کنترلر MCU.فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق رابط I2C در دسترس هستند.
امکانات
کاربرد
تعریف پین
