جزئیات محصول:
|
| نام محصول: | 12G-SDI CWDM TX | نرخ داده: | 12 گیگابیت بر ثانیه |
|---|---|---|---|
| فاکتور فرم: | SFP+ | طول موج: | 1270 ~ 1450 نانومتر CWDM TX W/O RX |
| رابط: | ال سی تک | انتقال: | 20 کیلومتر |
| ضمانتنامه: | 3 سال | کلمات کلیدی 1: | فرستنده تک 12G-SDI CWDM |
| کلمات کلیدی 2: | فرستنده نوری پخش | ||
| برجسته کردن: | فرستنده 12G CWDM,فرستنده 20KM CWDM,CWDM SFP+ |
||

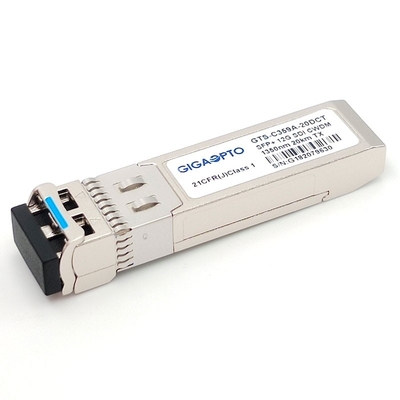

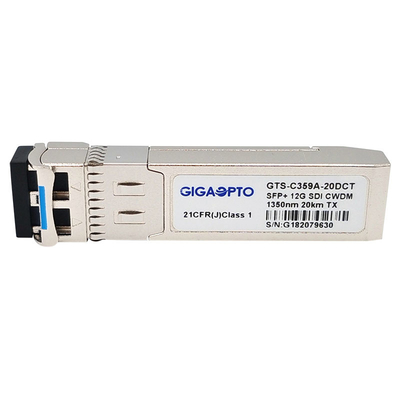

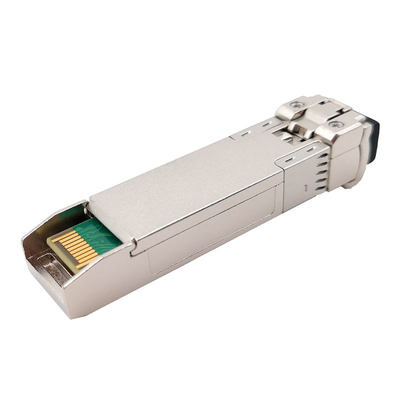

ماژول تک فرستنده 12G-SDI SFP 1270 تا 1450 نانومترCWDM 20km Single LC SMF MSA Pinout
مشخصات عملکردی
| نام محصول | 12G-SDI CWDM | نرخ داده (Gbps) | 50 مگابیت در ثانیه ~ 11.88 گیگابیت در ثانیه |
| نوع ماژول | فرستنده (1 پورت TX) | MSA/Non-MSA | MSA |
| فاکتور فرم | SFP+ | دمای عملیاتی | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج | CWDM 1270 ~ 1450 نانومتر | حداکثر فاصله | 20 کیلومتر |
| رابط | ال سی سیمپلکس | الگوهای پاتولوژیک | پشتیبانی |
| نوع لیزر | CWDM DFB | نوع فیبر | SMF |
| ولتاژ تغذیه | 3.3 ولت | نوع گیرنده | هیچ یک |
| TX Power | -1 ~ + 2dBm | جریان عرضه | 160 میلی آمپر (نوع) |
| OEM/ODM | پشتیبانی | ضمانتنامه | 3 سال |
| پروتکل ها | SMPTE ST 2082-1 (12G UHD-SDI)، ST 2081-1 (6G UHD-SDI)، ST424 (3G SDI)، ST292-1 (HD-SDI) و ST 259 (SD-SDI). | ||
| انطباق | SFP MSA، RoHS | ||
توضیحات محصولات 12G-SDI CWDM 1270nm~1450nmSFP+ Tx MSA Pinoutسلسله
سری GTS-Cxx9A-20DCT Gigaopto یک ماژول فرستنده تک کاناله CWDM است که برای انتقال سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 2082، SMPTE 424M، SMPTE 292M، SMPTE 259M، و DVB-ASI تعریف شده است، طراحی شده است.تا 11.8 گیگابیت بر ثانیه و حداکثر تا 20 کیلومتر از طریق فیبر SMF از طریق کانال طول موج CWDM از 1270 نانومتر تا 1450 نانومتر پشتیبانی می کند.
فرستنده مطابق با قرارداد چند منبع SFP (MSA) است و به طور خاص برای انتقال الگوهای آسیب شناسی HD-SDI، 3G-SDI، 6G-SDI، و 12G-SDI طراحی شده است.
امکانات
ترتیب اطلاعات

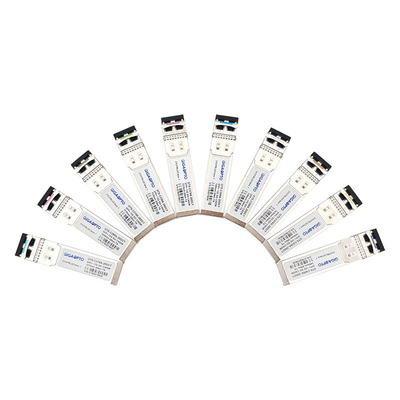

| شماره قطعه | شرح | کانال CWDM | حداکثر رسیدن | کد رنگ گیره |
| GTS-C279A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1270 نانومتر / -C27 | 20 کیلومتر | بنفش روشن |
| GTS-C299A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1290nm/ -C29 | 20 کیلومتر | آبی آسمانی |
| GTS-C319A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1310nm/ -C31 | 20 کیلومتر | زرد سبز |
| GTS-C339A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1330nm/ -C33 | 20 کیلومتر | اخرای زرد |
| GTS-C359A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1350 نانومتر/ -C35 | 20 کیلومتر | رنگ صورتی |
| GTS-C379A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1370 نانومتر/ -C37 | 20 کیلومتر | رنگ بژ |
| GTS-C399A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1390nm/ -C39 | 20 کیلومتر | سفید |
| GTS-C419A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1410nm/ -C41 | 20 کیلومتر | نقره |
| GTS-C439A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1430 نانومتر / -C43 | 20 کیلومتر | مشکی |
| GTS-C459A-20DCT | ماژول های تک فرستنده 12G-SDI SFP+ CWDM MSA | 1450nm/ -C45 | 20 کیلومتر | زرد نارنجی |
برنامه های کاربردی
تعریف پین
