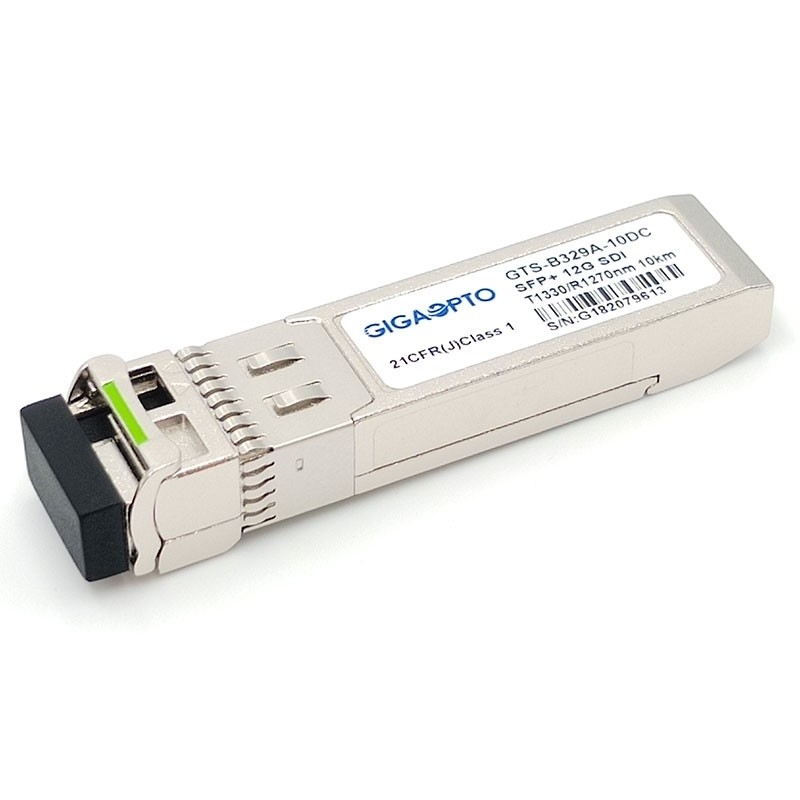

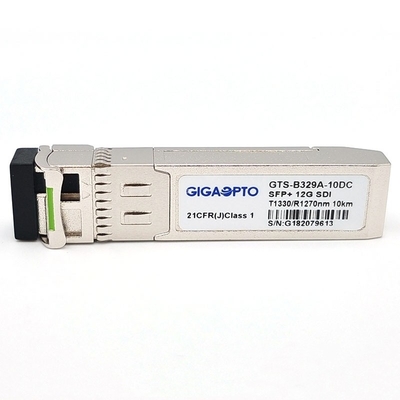

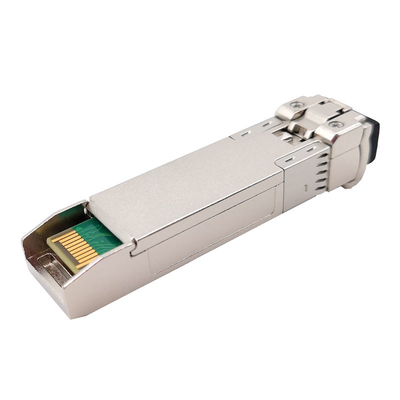

فرستنده و گیرنده تصویری 12G UHD SDI SFP گیرنده نوری BiDi 13T 12R SMPTE

فرستنده و گیرنده تصویری 12G UHD SDI SFP گیرنده نوری BiDi 13T 12R SMPTE
فرستنده و گیرنده تصویری 12G UHD SDI SFP گیرنده نوری BiDi 13T 12R SMPTE فرستنده و گیرنده تصویری 12G UHD SDI SFP گیرنده نوری BiDi 13T 12R SMPTE فرستنده و گیرنده تصویری 12G UHD SDI SFP گیرنده نوری BiDi 13T 12R SMPTE فرستنده و گیرنده تصویری 12G UHD SDI SFP گیرنده نوری BiDi 13T 12R SMPTE

تصویر بزرگ :  فرستنده و گیرنده تصویری 12G UHD SDI SFP گیرنده نوری BiDi 13T 12R SMPTE

جزئیات محصول:
محل منبع: شنژن، چین
نام تجاری: Gigaopto
گواهی: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
شماره مدل: GTS-B329A-10DC
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: بسته تک، 10 یا 20 عدد در هر سینی، 30 یا 50 یا 100 عدد در هر جعبه، 400 یا 600 عدد در هر کارتن
زمان تحویل: 1-5 روز کاری
شرایط پرداخت: T/T، L/C، Western Union
قابلیت ارائه: 50000 عدد در ماه

فرستنده و گیرنده تصویری 12G UHD SDI SFP گیرنده نوری BiDi 13T 12R SMPTE

شرح
نام آیتم: 12G-SDI BiDi SFP+ نرخ داده: 12 گرم
طول موج: 1330nm -TX/1270nm -RX رابط: سیمپلکس ال سی
حداکثر انتقال کابل: 10 کیلومتر OEM/ODM: پشتیبانی
کلمات کلیدی 1: گیرنده نوری 12G-SDI BIDI، کلمات کلیدی 2: 12G دوطرفه SFP+
برجسته کردن:

فرستنده و گیرنده SFP ویدئو SMPTE

,

فرستنده و گیرنده SFP ویدئو 13T

,

فرستنده و گیرنده نوری BIDI

10 کیلومتر BiDi 1330 نانومتر/1270 نانومتر 12G-SDI SFP+ فرستنده گیرنده نوری MSA Pinout





مشخصات عملکردی



نام محصول SFP ویدیوی 12G UHD نرخ داده 0.27 ~ 11.88 گیگابیت بر ثانیه
نوع ماژول فرستنده گیرنده MSA/Non-MSA MSA
بسته بندی SFP+ دمای تجاری 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت)
طول موج 1330nm -TX/1270nm -RX حداکثر فاصله 10 کیلومتر
رابط سیمپلکس ال سی رسانه ها فیبر تک حالته
فرستنده DFB گیرنده پین
ولتاژ منبع تغذیه +3.3 ولت جاری 280 میلی آمپر (معمولی.)
توان خروجی متوسط -5~+1dBm حساسیت RX@11.88Gbps < -11dB
حساسیت RX @ 5.94Gbps < -13dB حساسیت RX @ 2.97 گیگابیت بر ثانیه < -13dB
نسبت انقراض > 3.5 دسی بل اشباع RX > 1.0 dBm
مصرف برق ≤1.0W تشخیص دیجیتال پشتیبانی
OEM/ODM آره ضمانتنامه 3 سال
پروتکل ها SMPTE ST 2082-1 ​​(12G UHD-SDI)، ST 2081-1 (6G UHD-SDI)، ST424 (3G SDI)، ST292-1 (HD-SDI) و ST 259 (SD-SDI).





شرح



گیرنده اپتیکال GTS-B329A-10DC 12G BiDi SFP+ Gigaopto برای پیوندهای انتقال دو طرفه 12G-SDI طراحی شده است که تا 10 کیلومتر از طریق SMF با طول موج 1330 نانومتر TX/1270 نانومتر RX می رسند.

تا 11.8 گیگابیت بر ثانیه پشتیبانی می کند و به طور خاص برای انتقال الگوهای آسیب شناسی HD-SDI، 3G-SDI، 6G-SDI، و 12G-SDI طراحی شده است.

فرستنده گیرنده شامل سه بخش است: یک لیزر DFB، یک دیود نوری PIN یکپارچه با پیش تقویت کننده ترانس امپدانس (TIA)، Reclocker و یک کنترلر MCU.فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.

این ماژول اطلاعات عیب یابی دیجیتالی از شرایط و وضعیت عملکرد خود، از جمله توان انتقال، جریان بایاس لیزر، دمای ماژول و ولتاژ منبع را ارائه می دهد.داده های کالیبراسیون و آستانه هشدار/اخطار در حافظه داخلی (EEPROM) نوشته و ذخیره می شوند.





امکانات



  • فرستنده گیرنده SD/HD/3G/6G/12G-SDI SFP
  • ST 259, ST 292-1, ST 424, ST-2081 و ST-2082 سازگار
  • محفظه فلزی برای EMI پایین
  • فرستنده لیزری 1270 نانومتری DFB، گیرنده 1330 نانومتری
  • پشتیبانی از الگوهای آسیب شناسی SDI برای SD-SDI، HD-SDI، 3G-SDI، 6G-SDI و 12G SDI
  • مطابق با SFP+ MSA
  • کانکتور LC سیمپلکس
  • گیرنده ماژول حاوی Reclocker است
  • منبع تغذیه تک 3.3 ولتی
  • ردپای SFP با قابلیت اتصال داغ
  • محدوده دمای کیس عملیاتی: 0 تا +70 ℃
  • سازگار با RoHS (بدون سرب)



کاربرد



  • رابط های الکتریکی به نوری سازگار با SMPTE 2082
  • روترهای ویدئویی با چگالی بالا



تعریف پین
