جزئیات محصول:
|
| نام محصول: | 12G-SDI CWDM SFP+ | نرخ داده: | 12 گرم |
|---|---|---|---|
| طول موج: | 1270 ~ 1450 نانومتر CWDM | رابط: | ال سی دوبلکس |
| فاصله: | 20 کیلومتر | ضمانتنامه: | 3 سال |
| کلمات کلیدی 1: | 12G UHD-SDI CWDM SFP+ | کلمات کلیدی 2: | فرستنده نوری 12G CWDM Video SFP+ |
| برجسته کردن: | فرستنده و گیرنده نوری ویدئویی 12G SDI,فرستنده و گیرنده نوری ویدئویی 1450 نانومتری,فرستنده و گیرنده نوری CWDM |
||
12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF Dual LC MSA
مشخصات عملکردی
| نام محصول | 12G-SDI CWDM SFP | نرخ داده | 0.27 ~ 11.88 گیگابیت بر ثانیه |
| نوع ماژول | فرستنده گیرنده | MSA/Non-MSA | MSA |
| فاکتور فرم | SFP+ | درجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج | CWDM (1270~1450)nm | حداکثر فاصله | 20 کیلومتر |
| رابط | ال سی دوبلکس | رسانه ها | فیبر تک حالته |
| نوع لیزر | DFB CWDM | نوع PD | پین |
| ولتاژ تغذیه | 3.3 ولت | جریان عرضه | 300 میلی آمپر (حداکثر) |
| TX Power | -1 ~ 2dBm | حساسیت @11.88Gbps | < -11dB |
| قدرت-بودجه | 13 دسی بل | حساسیت @ 5.94Gbps | < -13dB |
| مصرف برق | ≤1.0W | حساسیت @ 2.97Gbps | < -15 دسی بل |
| ER. | > 3.5 دسی بل | اضافه بار گیرنده | > 1.0dBm |
| OEM/ODM | پشتیبانی | ضمانتنامه | 3 سال |
| پروتکل ها | SMPTE ST 2082-1 (12G UHD-SDI)، ST 2081-1 (6G UHD-SDI)، ST424 (3G SDI)، ST292-1 (HD-SDI) و ST 259 (SD-SDI). | ||
توضیحات محصولات سری فرستنده گیرنده 12G-SDI CWDM SFP+ 1270nm~1450nm

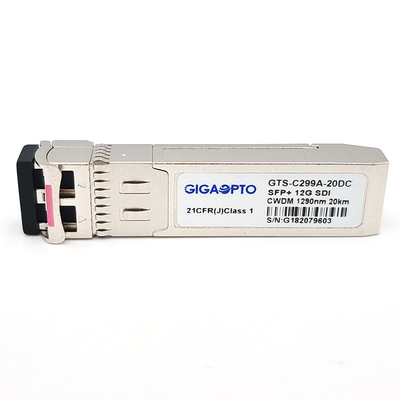

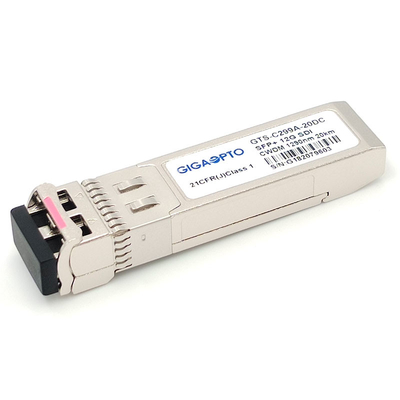

سری GTS-Cxx9A-10DC Gigaopto یک ماژول فرستنده گیرنده تک حالته است که برای ارسال/دریافت سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 2082، SMPTE 424M، SMPTE 292M، SMPTE 259M، و DVB-ASI تعریف شده است، طراحی شده است.تا 11.8 گیگابیت بر ثانیه پشتیبانی می کند و به طور خاص برای انتقال الگوهای آسیب شناسی HD-SDI، 3G-SDI، 6G-SDI، و 12G-SDI طراحی شده است.حداکثر پیوند تا 20 کیلومتر از طریق فیبر تک حالته (SMF) از طریق طول موج CWDM از کانال 1270 نانومتر تا 1450 نانومتر می رسد.

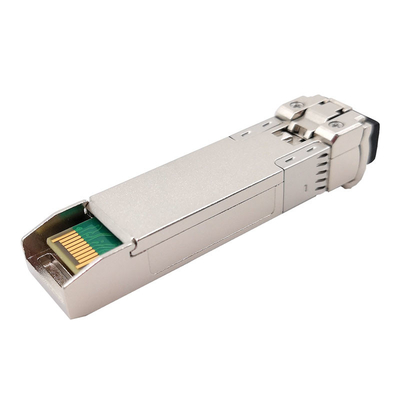

فرستنده گیرنده شامل سه بخش است: یک لیزر DFB، یک دیود نوری PIN یکپارچه با پیش تقویت کننده ترانس امپدانس (TIA)، Reclocker و یک کنترلر MCU.فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.
امکانات
ترتیب اطلاعات

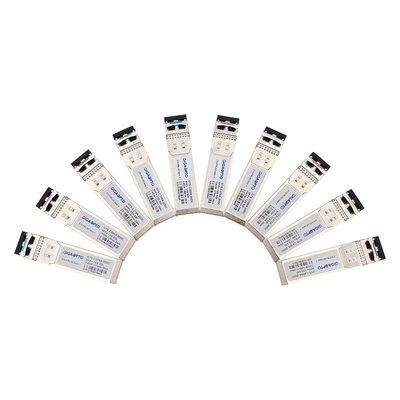

| شماره قطعه | شرح | کانال CWDM | حداکثر رسیدن |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1270 نانومتر | 20 کیلومتر |
| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1290 نانومتر | 20 کیلومتر |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1310 نانومتر | 20 کیلومتر |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1330 نانومتر | 20 کیلومتر |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1350 نانومتر | 20 کیلومتر |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1370 نانومتر | 20 کیلومتر |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1390 نانومتر | 20 کیلومتر |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1410 نانومتر | 20 کیلومتر |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1430 نانومتر | 20 کیلومتر |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF Dual LC MSA | 1450 نانومتر | 20 کیلومتر |
کاربرد
تعریف پین
