جزئیات محصول:
|
| نام آیتم: | فرستنده دوگانه 6G SDI BIDI | سرعت: | 50 مگابیت بر ثانیه - 5.94 گیگابیت بر ثانیه |
|---|---|---|---|
| فن آوری: | TX دوگانه در یک BOSA، BIDI | طول موج مرکز: | 1310nm_TX1/1490nm_TX2 |
| کانکتور نوری: | ال سی سیمپلکس | طول کابل: | 10 کیلومتر |
| MSA / غیر MSA: | غیر MSA |

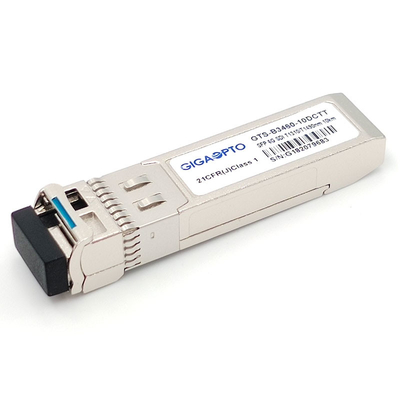

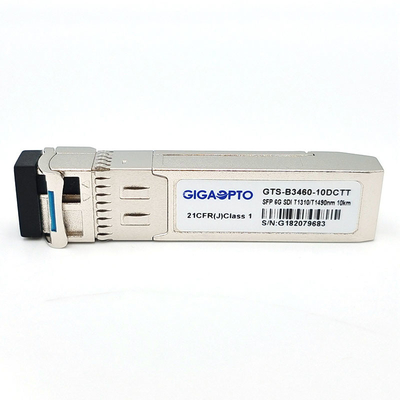

6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC ماژول های فرستنده دوگانه غیر MSA
مشخصات عملکردی
| نام آیتم | فرستنده دوگانه 6G SDI SMPTE SFP | P/N | GTS-B3460-10DCTT |
| نوع ماژول | TX دوگانه در BOSA، 1 فیبر | حداکثر نرخ بیت | 5.94 گیگابیت بر ثانیه |
| فاکتور فرم | SFP BIDI | محیط | عملکرد -5 تا 70 درجه سانتیگراد |
| طول موج مرکزی (TX) | 1310nm_TX1/1490nm_TX2 | حداکثر فاصله فیبر | 10 کیلومتر @ 9/125μm SMF |
| رابط | سیمپلکس LC UPC | نوع کابل | فیبر تک حالته |
| فرستنده | DFB | قسمت گیرنده | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان عرضه | 500 میلی آمپر (حداکثر) |
| توان خروجی TX (dBm) | -8 ~ 0 dBm | نسبت انقراض | > 3.5 دسی بل |
| تشخیص دیجیتال | پشتیبانی (پیش‌فرض) | تخصیص پین | Pinout غیر MSA |
| کاربرد | SD/HD/3G/6G SDI | ||
شرح
Gigaopto's GTS-B3460-10DCTT یک ماژول فرستنده دو کاناله دو جهته 1 فیبر است که برای انتقال سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 297-2006 تعریف شده است، طراحی شده است.این ماژول فرستنده دوگانه به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های SMPTE 259M، SMPTE 344M، SMPTE 292M، SMPTE 424M و ST-2081 طراحی شده است. .
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.دارای دو فرستنده لیزری مستقل 1310 و 1490 نانومتر است.حداکثر فاصله 10 کیلومتری با سیگنال های پاتولوژیک 6 گیگابیت بر ثانیه قابل دستیابی است.
امکانات
تجاری: -5°C~70°C
کاربرد
استاندارد
سنجاقDتعریف
| سنجاقخیر | نماد | نام/توضیحات | دنباله قدرت | یادداشت |
| 1 | VeeT | زمین فرستنده | 1 | |
| 2 | NC | متصل نیست | 3 | |
| 3 | NC | متصل نیست | 3 | |
| 4 | MOD_ABS | ماژول وجود ندارد، در ماژول به VeeT متصل شوید | 3 | 1 |
| 5 | SCL | خط ساعت رابط سریال 2-سیمی، LVTTL-I | 3 | 2 |
| 6 | SDA | 2-سیم خط داده رابط سریال، LVTTL-I/O | 3 | 2 |
| 7 | VeeT | زمین فرستنده | 1 | |
| 8 | TD2+ |
فرستنده (1310 نانومتر) داده های غیر وارونه در. AC کوپل شده.CML-I |
3 | |
| 9 | TD2- |
فرستنده (1310 نانومتر) داده معکوس در. AC کوپل شده.CML-I |
3 | |
| 10 | TX2_DIS |
فرستنده (1310 نانومتر) ورودی را غیرفعال کنید، LVTTL-I بالا: فرستنده خاموش است کم: فرستنده روشن است |
3 | 3 |
| 11 | VeeR | زمین گیرنده | 1 | |
| 12 | NC | متصل نیست | 3 | |
| 13 | NC | متصل نیست | 3 | |
| 14 | VeeT | زمین فرستنده | 1 | |
| 15 | VccT | منبع تغذیه فرستنده | 2 | |
| 16 | VccT | منبع تغذیه فرستنده | 2 | |
| 17 | VeeT | زمین فرستنده | 1 | |
| 18 | TD1+ |
فرستنده (1490 نانومتر) داده های غیر وارونه در. AC کوپل شده.CML-I |
3 | |
| 19 | TD1- |
فرستنده (1490 نانومتر) داده معکوس در. AC کوپل شده.CML-I |
3 | |
| 20 | TX1_DIS |
فرستنده (1490 نانومتر) غیرفعال، LVTTL-I بالا: فرستنده خاموش است کم: فرستنده روشن است |
3 | 4 |
دنباله قدرت: پین کردن دنباله درگیری در حین اتصال داغ.
یادداشت 1.MOD_ABS به VeeT در داخل ماژول متصل است.
تبصره 2.SDA&SCL (I2C) باید با مقاومت های 4.7k - 10kΩ روی برد میزبان بالا کشیده شود.
نکته 3.Tx2_DIS با یک مقاومت 4.7k - 10kΩ در داخل ماژول به VccT کشیده می شود.
تبصره 4.Tx1_DIS با یک مقاومت 4.7k - 10kΩ در داخل ماژول به VccT کشیده می شود.
طرح کلی بسته
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
