جزئیات محصول:
|
| نام آیتم: | گیرنده تک 6G Ultra-SDI | پهنای باند (Gbps): | 50 مگابیت در ثانیه - 5.94 گیگابیت در ثانیه |
|---|---|---|---|
| نوع ماژول: | گیرنده پین | فاکتور فرم: | SFP |
| طول موج: | 1310 نانومتر | رابط: | سیمپلکس ال سی |
| طول کابل: | 10 کیلومتر | پین انتساب: | غیر MSA |

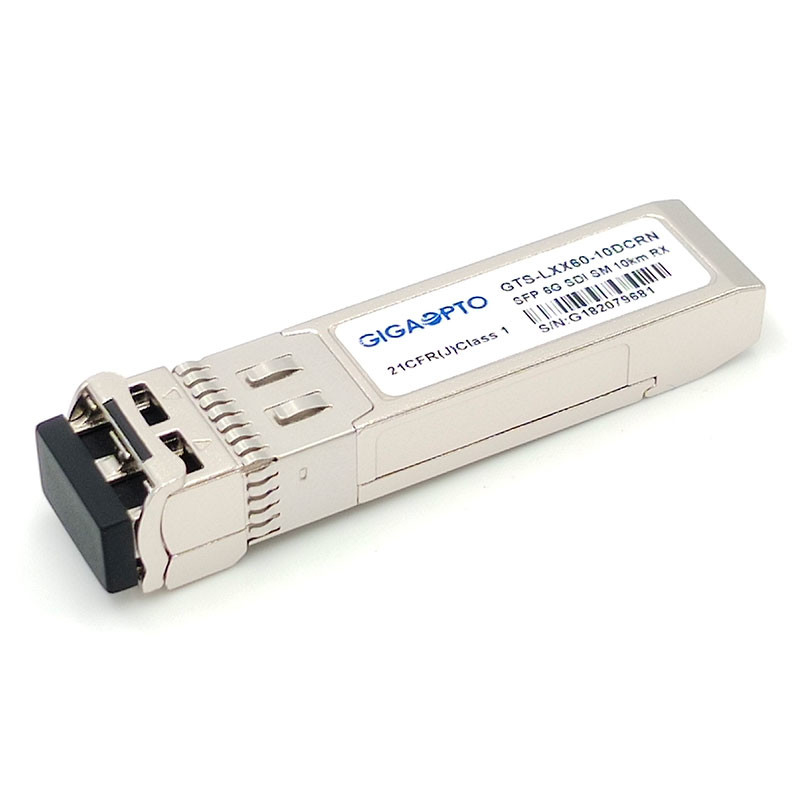

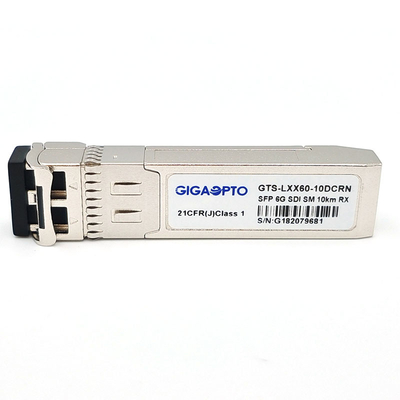

6G SDI SMPTE SFP PIN 10km SMF LC Single Receiver Modules Non-MSA
مشخصات عملکردی
| نام | گیرنده تک 6G Ultra-SDI | حداکثر نرخ بیت | 5.94 گیگابیت بر ثانیه |
| بسته بندی | SFP | تخصیص پین | غیر MSA Pin-out |
| ویدئو الگوهای پاتولوژیک | پشتیبانی | دمای عملیاتی | تجاری / صنعتی |
| طول موج مرکزی (RX) | 1310nm-RX | طول پیوند کابل | 10 کیلومتر @ G.652 |
| نوع رابط | ال سی سیمپلکس | نوع کابل | فیبر تک حالته |
| قطعه لیزر TX | N/A | نوع گیرنده | ردیاب عکس پین |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان عرضه (معمولی) | 150 میلی آمپر |
| پروتکل ها | SFP MSA | اشباع Rx | > 0dBm |
| حساسیت (PRBS) | SD-SDI:<-20dBm;HD-SDI:<-20dBm;3G-SDI:<-20dBm | ||
| حساسیت (آسیب شناسی) | SD-SDI:<-16dBm;HD-SDI:<-15dBm;3G-SDI:<-14dBm | ||
| تشخیص دیجیتال | با | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | MTBF | 1,000,000 ساعت |
| کاربرد | SD/HD/3G/6G SDI | ||
شرح
ماژول گیرنده تکی GTS-LXX60-10DCRN 6G Video SFP Gigaopto برای برنامه های انتقال ویدئو تک کاناله طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 5.94 گیگابیت بر ثانیه را پشتیبانی می کند.این ماژول گیرنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M و ST-2081 طراحی شده است.حداکثر انتقال می تواند از طریق فیبر تک حالته از طریق طول موج 1310 نانومتر با اتصال سیمپلکس LC به 10 کیلومتر برسد.
گیرنده شامل یک دیود نوری PIN است که با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU یکپارچه شده است.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
گیرنده ها با قرارداد چند منبعی SFP (MSA) و SFF-8472 سازگار هستند.
امکانات
برنامه های کاربردی
تعریف پین
