جزئیات محصول:
|
| مورد: | فرستنده تک 6G SDI CWDM | پهنای باند (Gb/s): | 50 مگابیت بر ثانیه - 5.94 گیگابیت بر ثانیه |
|---|---|---|---|
| فاکتور فرم: | SFP | طول موج (TX): | 1270 ~ 1450 نانومتر CWDM |
| رابط: | ال سی سیمپلکس | رسیدن: | 20 کیلومتر |
| پین انتساب: | غیر MSA | برجسته: | فرستنده تک DVI CWDM |

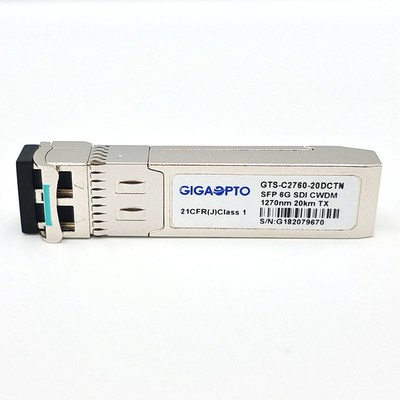

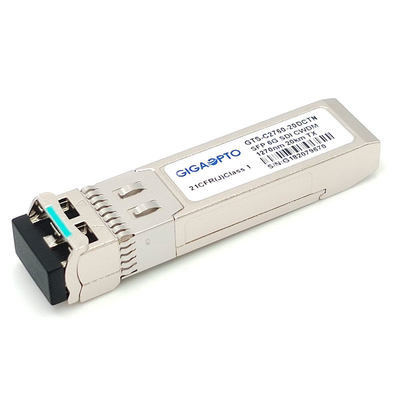

6G SDI CWDM 1270nm-1450nm SFP Single Transmitter Module 20km SMF LC DDM Non MSA
مشخصات عملکردی
| نام آیتم | فرستنده تک 6G-SDI CWDM | شماره قطعه | GTS-Cxx60-20DCTN |
| پهنای باند (Gbps) | 50 مگابیت در ثانیه - 5.94 گیگابیت در ثانیه | MSA/Non-MSA | Pinout غیر MSA |
| فرم / فناوری | SFP/TX تک | درجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج (TX) | 1270nm~1450nm CWDM | فاصله فیبر | 20 کیلومتر |
| رابط | LC Simplex UPC | نوع فیبر | G.652 SMF |
| فرستنده | لیزر CWDM DFB | گیرنده | N/A |
| میانگین توان TX (dBm) | -8 ~ -3dBm | نسبت خاموشی (dB) | > 5dB |
| ویدئو الگوهای پاتولوژیک | پشتیبانی به صورت پیش فرض | DDM/DOM | پشتیبانی |
| واحد وزن | 25 گرم | زمان گارانتی | 3 سال |
| برنامه های کاربردی | SD/HD/3G/6G SDI | ||
شرح
ماژول تک فرستنده ویدیوی GTS-Cxx60-20DCTN 6G SDI Gigaopto برای برنامه های انتقال ویدئوی تک کانالی بیش از 20 کیلومتر بر روی فیبر تک حالته G.652 از طریق یک کانال با طول موج CWDM از 1270 نانومتر تا 1450 نانومتر (هر مرحله 20 نانومتر با یک اتصال ساده) طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 5.94 گیگابیت بر ثانیه را پشتیبانی می کند.این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE259M، SMPTE 344M، SMPTE 292M، SMPTE 424M و ST-2081 طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
این ماژول فرستنده کاملاً مطابق با MSA SFP و SFF-8472 است، عملکرد نظارت بر تشخیص دیجیتال بلادرنگ از طریق رابط I2C در دسترس است.
برای برنامه های پخش دیجیتال با کیفیت بالا مناسب است.
ترتیب اطلاعات

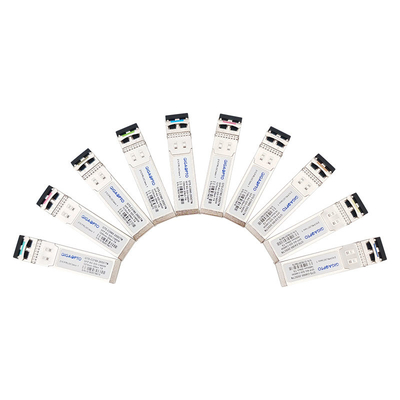

| شماره قطعه | توضیحات-6Gbps SDI SFP 20km | کانال CWDM | حداکثر دسترسی (کیلومتر) | درجه حرارت |
| GTS-C2760-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1270 نانومتر / -C27 | 20 کیلومتر | Com. |
| GTS-C2960-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1290nm/ -C29 | 20 کیلومتر | Com. |
| GTS-C3160-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1310nm/ -C31 | 20 کیلومتر | Com. |
| GTS-C3360-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1330nm/ -C33 | 20 کیلومتر | Com. |
| GTS-C3560-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1350 نانومتر/ -C35 | 20 کیلومتر | Com. |
| GTS-C3760-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1370 نانومتر/ -C37 | 20 کیلومتر | Com. |
| GTS-C3960-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1390nm/ -C39 | 20 کیلومتر | Com. |
| GTS-C4160-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1410nm/ -C41 | 20 کیلومتر | Com. |
| GTS-C4360-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1430 نانومتر / -C43 | 20 کیلومتر | Com. |
| GTS-C4560-20DCTN | 6G SDI CWDM ماژول فرستنده تک LC غیر MSA | 1450nm/ -C45 | 20 کیلومتر | Com. |
امکانات
برنامه های کاربردی
تعریف پین
