جزئیات محصول:
|
| تولید - محصول: | ماژول فرستنده 6G-SDI CWDM | نرخ داده (گیگابیت بر ثانیه): | 50 مگابیت بر ثانیه - 5.94 گیگابیت بر ثانیه |
|---|---|---|---|
| نوع ماژول: | فرستنده تک | طول موج: | 1270 ~ 1450 نانومتر CWDM |
| رابط: | ظرف LC سیمپلکس | فاصله: | 20 کیلومتر |
| MSA / غیر MSA: | MSA | OEM/ODM: | پشتیبانی |

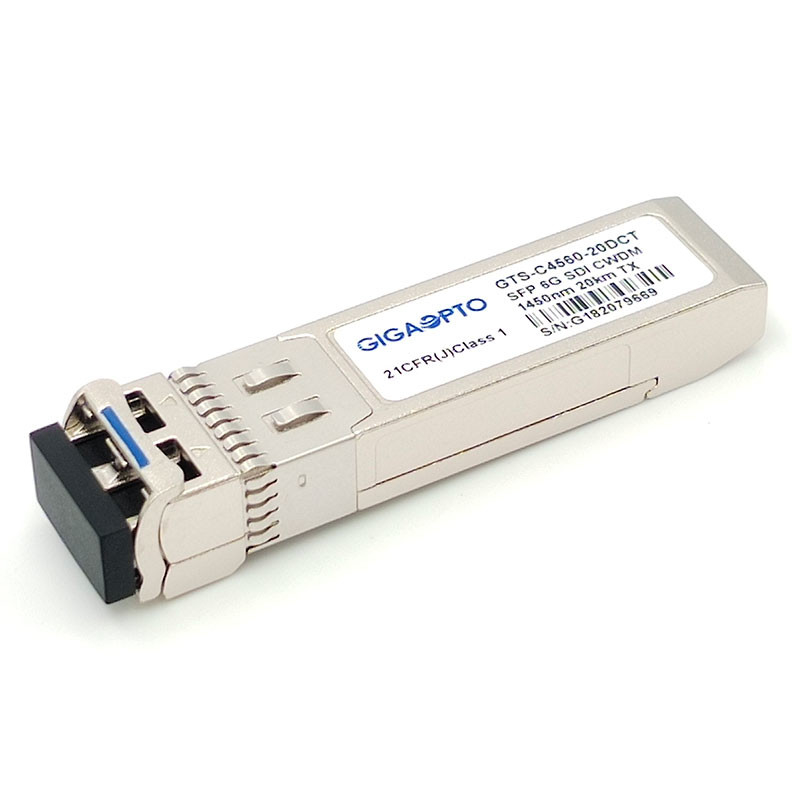

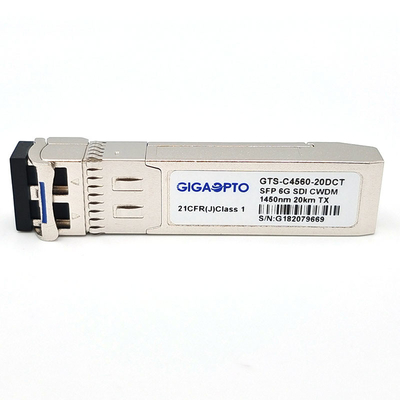

ماژول فرستنده تک 6G SDI 1270 نانومتر-1450 نانومتر CWDM 20 کیلومتر LC DOM MSA
مشخصات عملکردی
| تولید - محصول | فرستنده 6G-SDI CWDM | P/N | GTS-Cxx60-20DCT |
| نسبت بیت (Gb/s) | 50 مگابیت بر ثانیه - 5.94 گیگابیت بر ثانیه | تخصیص پین | MSA |
| تایپ کنید | فرستنده تک | درجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکزی (TX) | 1270nm ~ 1450nm | انتقال | 20 کیلومتر |
| نوع رابط | سیمپلکس ال سی | نوع کابل | G.652 SMF |
| نوع TX | لیزر CWDM DFB | قطعه RX | N/A |
| توان خروجی TX (dBm) | -8 ~ -3dBm | نسبت خاموشی (dB) | > 5dB |
| ویدئو الگوهای پاتولوژیک | پشتیبانی به صورت پیش فرض | مانیتورینگ تشخیصی دیجیتال | پشتیبانی |
| OEM/ODM | پشتیبانی | زمان گارانتی | 3 سال |
| برنامه های کاربردی | SD/HD/3G/6G SDI | ||
شرح
ماژول تک فرستنده ویدیوی GTS-Cxx60-20DCT 6G SDI Gigaopto برای برنامه‌های انتقال ویدیوی تک کانالی بیش از 20 کیلومتر بر روی فیبر تک حالته G.652 از طریق یک کانال طول موج CWDM از 1270 نانومتر تا 1450 نانومتر (هر مرحله 20 نانومتر با اتصال LC) طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 5.94 گیگابیت بر ثانیه را پشتیبانی می کند.این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE259M، SMPTE 344M، SMPTE 292M، SMPTE 424M و ST-2081 طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
این ماژول فرستنده کاملاً مطابق با MSA SFP و SFF-8472 است، عملکرد نظارت بر تشخیص دیجیتال بلادرنگ از طریق رابط I2C در دسترس است.
برای برنامه های پخش دیجیتال با کیفیت بالا مناسب است.
ترتیب اطلاعات

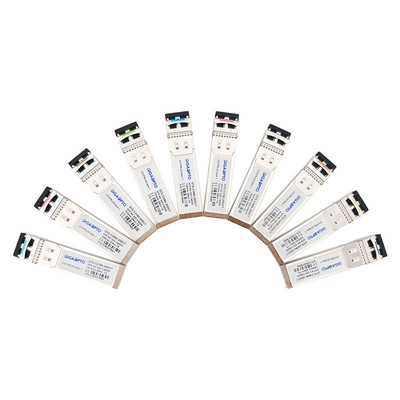

| شماره قطعه | شرح | نرخ داده | کانال CWDM | حداکثر دسترسی (کیلومتر) | رنگ چفت |
| GTS-C2760-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1270 نانومتر / -C27 | 20 کیلومتر | بنفش روشن |
| GTS-C2960-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1290nm/ -C29 | 20 کیلومتر | آبی آسمانی |
| GTS-C3160-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1310nm/ -C31 | 20 کیلومتر | زرد سبز |
| GTS-C3360-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1330nm/ -C33 | 20 کیلومتر | اخرای زرد |
| GTS-C3560-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1350 نانومتر/ -C35 | 20 کیلومتر | رنگ صورتی |
| GTS-C3760-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1370 نانومتر/ -C37 | 20 کیلومتر | رنگ بژ |
| GTS-C3960-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1390nm/ -C39 | 20 کیلومتر | سفید |
| GTS-C4160-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1410nm/ -C41 | 20 کیلومتر | نقره |
| GTS-C4360-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1430 نانومتر / -C43 | 20 کیلومتر | مشکی |
| GTS-C4560-20DCT | 6G SDI CWDM ماژول فرستنده تک LC MSA | 6 گیگابیت بر ثانیه | 1450nm/ -C45 | 20 کیلومتر | زرد نارنجی |
امکانات
برنامه های کاربردی
تعریف پین
