جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده 6G SDI BIDI | حداکثر نرخ بیت: | 5.94 گیگابیت بر ثانیه |
|---|---|---|---|
| بسته/فناوری: | فیبر SFP 1 دو جهته | کانکتور نوری: | سیمپلکس ال سی |
| حداکثر دسترسی: | 10 کیلومتر | کلید واژه ها: | ماژول گیرنده ویدئو BIDI 6 گیگابیت بر ثانیه |
ماژول‌های فرستنده و گیرنده 6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km MSA
توضیحات محصولات

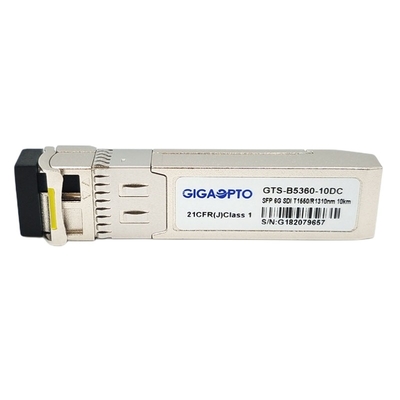

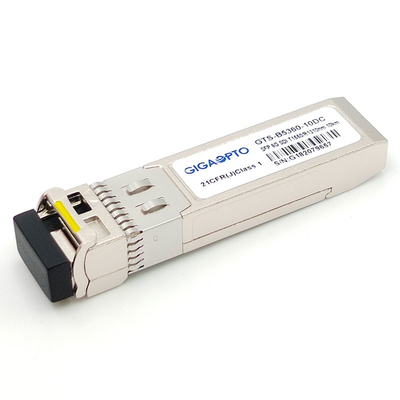

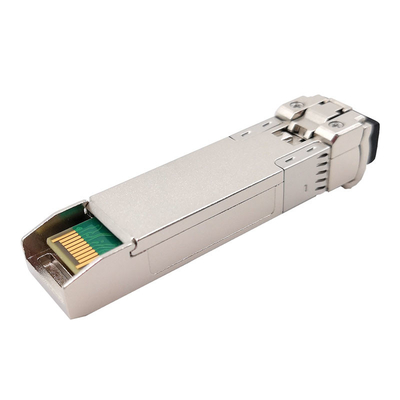

GTS-B5360-10DC Gigaopto یک ماژول فرستنده و گیرنده نوری SFP دوطرفه فیبر است که برای کاربردهای انتقال ویدئو طراحی شده است.
فرستنده و گیرنده برای انتقال/دریافت سرعت داده از 50 مگابیت بر ثانیه تا 5.94 گیگابیت بر ثانیه طراحی شده است و از الگوهای آسیب شناسی SDI برای SMPTE 259M، SMPTE 344M، SMPTE 292M، SMPTE 424M و ST-2081 پشتیبانی می کند، حداکثر فاصله 6 کیلومتر در مسیر achiev 10 کیلومتر بر ثانیه است. سیگنال‌ها را از طریق یک فیبر تک حالته (SMF) با کانکتور LC سیمپلکس ارسال می‌کند
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری 1310 نانومتری DFB، یک فتودیود پین 1550 نانومتری که با یک پیش تقویت کننده ترانس امپدانس (TIA)، Reclocker و یک کنترلر MCU یکپارچه شده است.فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.
مشخصات عملکردی
| تولید - محصول | فرستنده و گیرنده 6G SDI BIDI | شماره قطعه | GTS-B5360-10DC |
| حداکثر نرخ بیت | 5.94 گیگابیت بر ثانیه | MSA Pinout | آره |
| ماژول-نوع | فرستنده گیرنده | دمای عملیاتی | 0°C تا 70°C /-40°C تا +85°C |
| طول موج مرکز | TX1310nm /RX1550nm | حداکثر فاصله | 10 کیلومتر |
| اتصال دهنده /لهستانی | سیمپلکس LC UPC | رسانه ها | فیبر تک حالته |
| جزء فرستنده | DFB BiDi | کامپوننت گیرنده | پین |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان کل (معمولی) | 200 میلی آمپر |
| توان خروجی TX | -6~+1dBm | حساسیت RX | < -14dB |
| نسبت انقراض | >7.0dB | نظارت بر | آره |
| پشتیبانی از الگوهای پاتولوژیک ویدیویی | پیش فرض | وزن | 25 گرم |
| کاربرد | انتقال سیگنال نوری ویدیوی 4K (6G Ultra-SDI)، SMPTE 424M/297M (1080p-2.97Gbps)، SMPTE 292M/297M(HDTV–1.485Gbps)،SMPTE 259M/297M(SDTV-270Ps Optical) | ||
امکانات
0 درجه سانتی گراد تا +70 درجه سانتی گراد
-40 درجه سانتی گراد تا +85 درجه سانتی گراد
برنامه های کاربردی
تعریف پین
