جزئیات محصول:
|
| نام محصول: | 6G SMPTE BIDI SFP | نرخ بیت: | 50Mbps~5.94Gbps |
|---|---|---|---|
| بسته/فناوری: | فیبر SFP 1 | رابط: | ال سی سیمپلکس |
| رسیدن: | 10 کیلومتر | کلید واژه ها: | 6G TX1310nm/RX1550nm |
ماژول های فرستنده گیرنده 6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km MSA
توضیحات محصولات

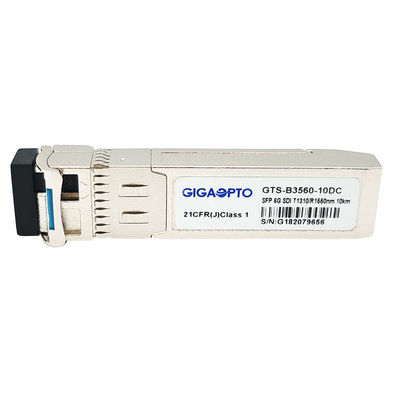

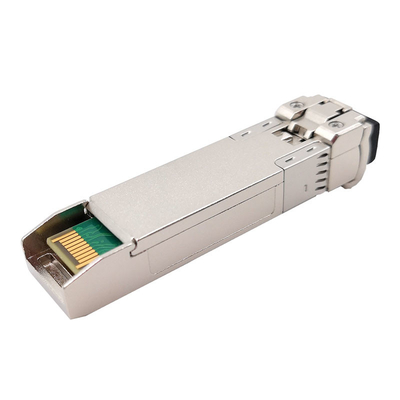

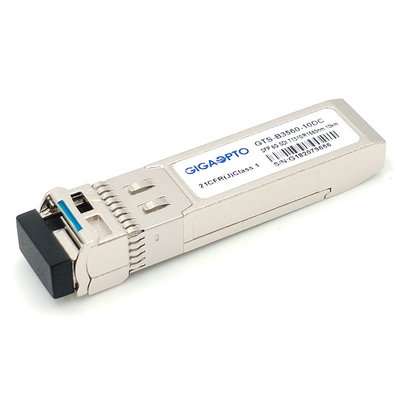

GTS-B3560-10DC Gigaopto یک ماژول فرستنده و گیرنده نوری SFP دوطرفه فیبر است که برای کاربردهای انتقال ویدئو طراحی شده است.
فرستنده و گیرنده برای انتقال/دریافت سرعت داده از 50 مگابیت بر ثانیه تا 5.94 گیگابیت بر ثانیه طراحی شده است و از الگوهای آسیب شناسی SDI برای SMPTE 259M، SMPTE 344M، SMPTE 292M، SMPTE 424M و ST-2081 پشتیبانی می کند، حداکثر فاصله 6 کیلومتر در مسیر achiev 10 کیلومتر بر ثانیه است. سیگنال ها را از طریق یک فیبر تک حالته (SMF) با یک کانکتور LC سیمپلکس ارسال می کند.
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری 1310 نانومتری DFB، یک فتودیود پین 1550 نانومتری که با یک پیش تقویت کننده ترانس امپدانس (TIA)، Reclocker و یک کنترلر MCU یکپارچه شده است.فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.
مشخصات عملکردی
| تولید - محصول | 6G ویدئو BiDi SFP | شماره قطعه | GTS-B3560-10DC |
| حداکثر نرخ داده | 5.94 گیگابیت بر ثانیه | MSA Pinout | آره |
| ماژول-نوع | فرستنده + گیرنده | دمای عملیاتی | 0°C تا 70°C /-40°C تا +85°C |
| طول موج مرکز | 1310nm-TX/1550nm-RX | انتقال فیبر | 10 کیلومتر |
| رابط /لهستانی | سیمپلکس LC UPC | نوع فیبر | SMF G.652 |
| نوع فرستنده | DFB BiDi | نوع گیرنده | پین |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان کل (معمولی) | 200 میلی آمپر |
| قدرت نوری TX | -6~+1dBm | حساسیت دریافت کنید | <-14dB (PRBS 223-1، BER=1E-12) |
| نسبت انقراض | >7.0dB | تشخیص دیجیتال | آره |
| ویدئو الگوهای پاتولوژیک | پشتیبانی به صورت پیش فرض | وزن | 0.025 کیلوگرم |
| کاربرد | SD/HD/3G/6G SDI | ||
امکانات
0 درجه سانتی گراد تا +70 درجه سانتی گراد
-40 درجه سانتی گراد تا +85 درجه سانتی گراد
برنامه های کاربردی
تعریف پین
