جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده 6G SDI CWDM | نرخ داده: | 50 مگابیت در ثانیه 6 گیگابیت بر ثانیه |
|---|---|---|---|
| بسته: | SFP | رابط: | ال سی دوبلکس |
| دسترسی فیبر: | 20 کیلومتر | کلید واژه ها: | فرستنده گیرنده 6G UHD-SDI |

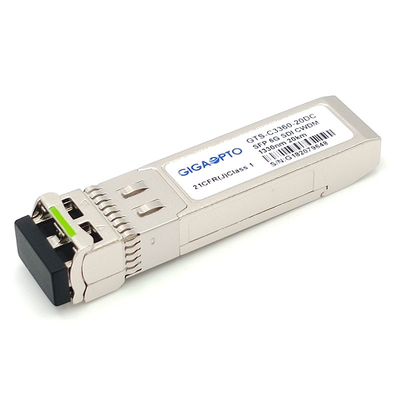

6 گیگپسCWDM 1270 نانومتر - 1450 نانومترماژول گیرنده ویدئو برای SD/HD/3G/6G/SDI
توضیحات محصولات6سری فرستنده گیرنده G-SDI CWDM SFP 1270nm~1450nm
این سری فرستنده و گیرنده ویدئویی 6 گیگابیت بر ثانیه ماژول با کارایی بالا و مقرون به صرفه برای برنامه های انتقال ویدئو دو کاناله است.
سرعت داده از 50 مگابیت بر ثانیه تا 5.94 گیگابیت بر ثانیه را پشتیبانی می کند و به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE259M، SMPTE 344M، SMPTE 292M، SMPTE 424M و ST-2081 طراحی شده است. فیبر حالت (SMF) از طریق طول موج CWDM از کانال 1270 نانومتر تا 1450 نانومتر.

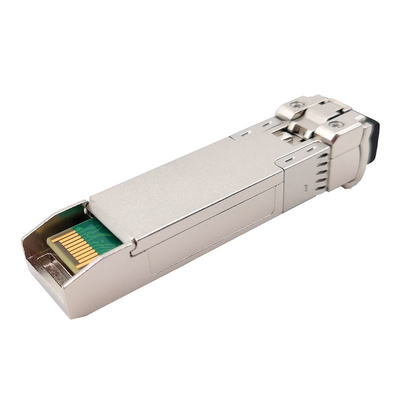

فرستنده گیرنده شامل سه بخش است: یک لیزر DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده ترانس امپدانس (TIA)، Reclocker و یک کنترلر MCU.فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.
مشخصات عملکردی
| نام محصول | 6G ویدئو CWDM SFP | نرخ بیت | 50 مگابیت بر ثانیه - 5.94 گیگابیت بر ثانیه |
| نوع ماژول | فرستنده + گیرنده | Pinout MSA/Non-MSA | MSA |
| فاکتور فرم | SFP | دمای عملیاتی | تجاری / صنعتی |
| کانال طول موج | CWDM (1270~1450)nm | انتقال | 20 کیلومتر |
| کانکتور نوری | ال سی دوبلکس | نوع کابل | G.652 SMF |
| نوع LD | DFB CWDM | نوع PD | پین |
| ولتاژ تغذیه | 3.3 ولت | جریان عرضه | 400 میلی آمپر (حداکثر) |
| TX Power | -6~0dBm | حساسیت گیرنده | < -14dB |
| نسبت انقراض | >7.0dB | اضافه بار گیرنده | > 0.5dBm |
| تشخیص دیجیتال | پشتیبانی | ضمانتنامه | 3 سال |
| پشتیبانی از الگوهای پاتولوژیک ویدیویی | آره | وزن | 0.025 کیلوگرم |
| کاربرد | SD/HD/3G/6G SDI | ||
امکانات
0 درجه سانتی گراد تا +70 درجه سانتی گراد
-40 درجه سانتی گراد تا +85 درجه سانتی گراد
برنامه های کاربردی
ترتیب اطلاعات

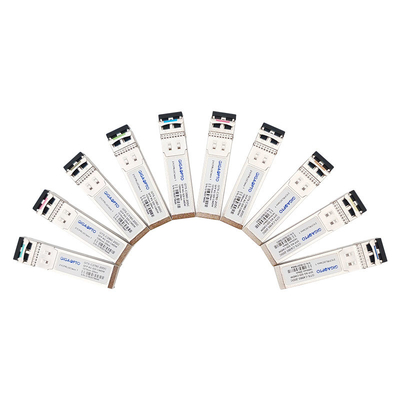

| شماره قطعه | شرح | نرخ داده | کانال CWDM | فاصله کابل | رنگ چفت |
| GTS-C2760-20DC | ماژول 6G SDI CWDM DFB SFP 1270 نانومتری پین 20 کیلومتری SMF دوگانه LC MSA | 6 گیگابیت بر ثانیه | 1270 نانومتر /-C27 | 20 کیلومتر | بنفش روشن |
| GTS-C2960-20DC | ماژول 6G SDI CWDM DFB SFP 1290 نانومتری پین 20 کیلومتری SMF Dual LC MSA | 6 گیگابیت بر ثانیه | 1290nm/ -C29 | 20 کیلومتر | آبی آسمانی |
| GTS-C3160-20DC | ماژول 6G SDI CWDM DFB SFP 1310 نانومتری پین 20 کیلومتری SMF Dual LC MSA | 6 گیگابیت بر ثانیه | 1310nm/ -C31 | 20 کیلومتر | زرد سبز |

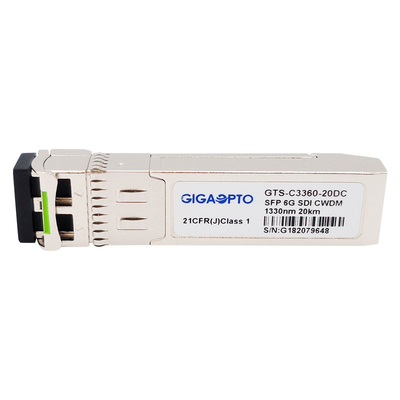

| GTS-C3360-20DC | ماژول 6G SDI CWDM DFB SFP 1330 نانومتری پین 20 کیلومتری SMF Dual LC MSA | 6 گیگابیت بر ثانیه | 1330nm/ -C33 | 20 کیلومتر | اخرای زرد |
| GTS-C3560-20DC | ماژول 6G SDI CWDM DFB SFP 1350 نانومتری پین 20 کیلومتری SMF Dual LC MSA | 6 گیگابیت بر ثانیه | 1350 نانومتر/ -C35 | 20 کیلومتر | رنگ صورتی |
| GTS-C3760-20DC | ماژول 6G SDI CWDM DFB SFP 1370 نانومتری پین 20 کیلومتری SMF Dual LC MSA | 6 گیگابیت بر ثانیه | 1370 نانومتر/ -C37 | 20 کیلومتر | رنگ بژ |
| GTS-C3960-20DC | ماژول 6G SDI CWDM DFB SFP 1390 نانومتری پین 20 کیلومتری SMF دوگانه LC MSA | 6 گیگابیت بر ثانیه | 1390nm/ -C39 | 20 کیلومتر | سفید |
| GTS-C4160-20DC | ماژول 6G SDI CWDM DFB SFP 1410 نانومتری پین 20 کیلومتری SMF Dual LC MSA | 6 گیگابیت بر ثانیه | 1410nm/ -C41 | 20 کیلومتر | نقره |
| GTS-C4360-20DC | ماژول 6G SDI CWDM DFB SFP 1430 نانومتری پین 20 کیلومتری SMF Dual LC MSA | 6 گیگابیت بر ثانیه | 1430 نانومتر / -C43 | 20 کیلومتر | مشکی |
| GTS-C4560-20DC | ماژول 6G SDI CWDM DFB SFP 1450 نانومتری پین 20 کیلومتری SMF دوگانه LC MSA | 6 گیگابیت بر ثانیه | 1450nm/ -C45 | 20 کیلومتر | زرد نارنجی |
تعریف پین
