جزئیات محصول:
|
| مورد: | گیرنده های دوگانه 3G SFP BiDi | نرخ داده: | 50 مگابیت در ثانیه - 2.97 گیگابیت بر ثانیه |
|---|---|---|---|
| تایپ کنید: | گیرنده های دوگانه در BOSA | طول موج مرکز: | RX1_1310nm/RX2_1550nm |
| رابط: | ال سی سیمپلکس | فاصله: | 10 کیلومتر |
| پین- تکلیف: | Pinout غیر MSA | OEM/ODM: | در دسترس |
گیرنده دو طرفه 1310 نانومتری/1550 نانومتری دو طرفه 3 گیگابیت بر ثانیه ماژول sfp دیجیتال ویدئو/صوتی از الگوهای آسیب شناسی ویدیویی برای SD-SDI، HD-SDI و 3G-SDI غیر MSA Pinout 10km LC DDM پشتیبانی می کند
مشخصات عملکردی
| نام محصول | گیرنده های دوگانه 3G-SDI BiDi | پهنای باند (Gbps) | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
| فاکتور فرم | SFP 2RX در 1-Fiber | تخصیص پین | Pinout غیر MSA |
| ویدئو الگوهای پاتولوژیک | پشتیبانی | درجه حرارت | عملکرد: 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکزی (RX) | 1310nm -RX1/1550nm-RX2 | انتقال | 10 کیلومتر |
| رابط | ظرف LC سیمپلکس | نوع فیبر | SMF |
| فرستندهقسمت | N/A | نوع گیرنده ها | پین (2*پین در BOSA) |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان عرضه(حداکثر) | 200 میلی آمپر |
| پروتکل ها | SFP MSA | اضافه بار گیرنده | > 0dBm |
| حساسیت گیرنده (PRBS) | SD-SDI:<-20dBm;HD-SDI:<-20dBm;3G-SDI:<-20dBm | ||
| حساسیت گیرنده (آسیب شناسی) | SD-SDI:<-16dBm;HD-SDI:<-15dBm;3G-SDI:<-14dBm | ||
| تشخیص دیجیتال | پشتیبانی | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | MTBF | 1,000,000 ساعت |
| کاربرد | رابط های الکتریکی به نوری سازگار SMPTE 297-2006 | ||
| رابط های خدمات HDTV/SDTV | |||
فاصله پیوند
| شماره قطعه | SDI | نرخ داده | حداکثر فاصله پیوند |
| GTS-B3530-10DCRR | 3G-SDI | 2.97 گیگابیت بر ثانیه | 10 کیلومتر |
| HD-SDI | 1.485 گیگابیت بر ثانیه | 21 کیلومتر | |
| SD-SDI | 270 مگابیت بر ثانیه | 30 کیلومتر |
شرح

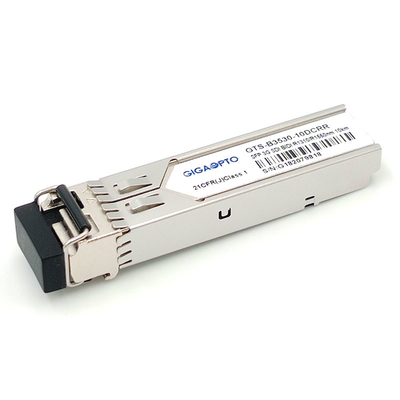

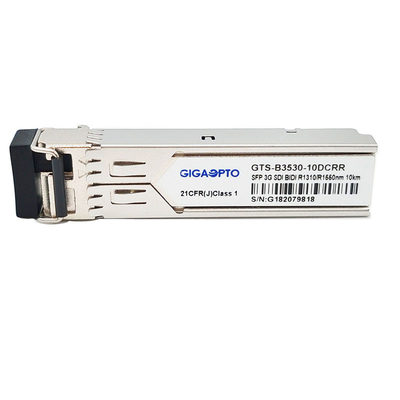

GTS-B3530-10DCRR یک ماژول گیرنده دو کاناله دو جهته 1 فیبر است که برای انتقال سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 297-2006 تعریف شده است، طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه را پشتیبانی می کند.این ماژول گیرنده دوگانه به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.این دستگاه دارای دو گیرنده لیزر مستقل 1310 و 1550 نانومتر است.هر گیرنده هنگام استفاده از GTS-B3530-10DCTT به عنوان فرستنده می تواند سیگنال را از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه با حداکثر 30 کیلومتر فیبر تک حالته دریافت کند.حداکثر فاصله 10 کیلومتری با سیگنال های پاتولوژیک 3 گیگابیت بر ثانیه قابل دستیابی است.
امکانات
کاربرد
تعریف پین
