جزئیات محصول:
|
| نام محصول: | فرستنده های دوگانه 3G SFP BiDi | پهنای باند (Gbps): | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| تایپ کنید: | فرستنده دوگانه در 1 پورت فیبر | طول موج مرکز: | TX_1 1310nm/TX_2 1550nm |
| رابط: | ال سی سیمپلکس | فاصله: | 10 کیلومتر |
| پین- تکلیف: | غیر MSA | ضمانتنامه: | 3 سال |

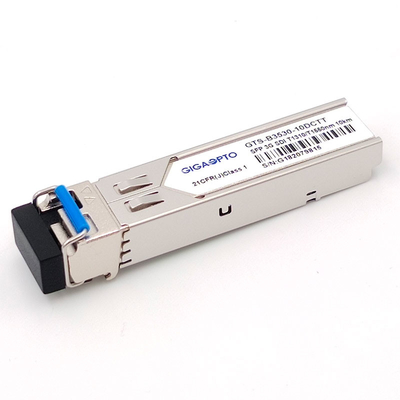

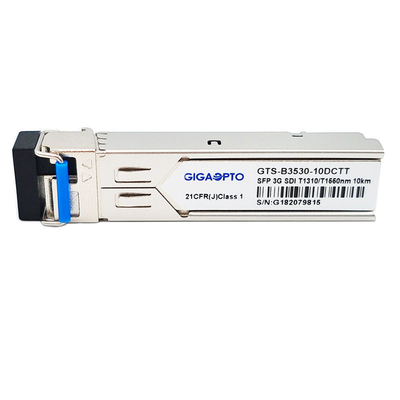

فرستنده دوطرفه 1310nm/1550nm دو طرفه 3Gbps ماژول sfp ویدئو/صوتی دیجیتال از الگوهای آسیب شناختی ویدیویی برای SD-SDI، HD-SDI و 3G-SDI Non MSA Pinout 10km LC DDM پشتیبانی می کند.
مشخصات عملکردی
| نام محصول | 1 فرستنده دوگانه فیبر BiDi | P/N (شماره قسمت) | GTS-B3530-10DCTT |
| نرخ بیت (Gbps) | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه | تخصیص پین | Pinout غیر MSA |
| نوع ماژول | فرستنده دوگانه | دمای عملیاتی | 0 تا 70 درجه سانتی گراد / -20 تا 85 درجه سانتی گراد |
| طول موج مرکزی (TX) | TX_1 1310nm/TX_2 1550nm | حداکثر طول فیبر | 10 کیلومتر |
| کانکتور نوری | ظرف LC سیمپلکس | رسانه ها | SMF |
| نوع فرستنده | DFB BiDi | کامپوننت گیرنده | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان عرضه (حداکثر) | 300 میلی آمپر |
| توان خروجی Tx_1 1310 نانومتر | -5 ~ 0dBm | نسبت انقراض | > 5dB |
| توان خروجی 1550 نانومتر Tx_2 | -8~-3dBm | زمان گارانتی | 3 سال |
| پشتیبانی از الگوهای پاتولوژیک ویدیویی | آره | OEM/ODM | آره |
| پروتکل ها | SFP MSA,SFF-8472,RoHS,CE,FCC | ||
| کاربرد | SD/HD/3G SDI | ||
| شماره قطعه | SDI | نرخ داده | حداکثر فاصله پیوند |
| GTS-B3530-10DCTT | 3G-SDI | 2.97 گیگابیت بر ثانیه | 10 کیلومتر |
| HD-SDI | 1.485 گیگابیت بر ثانیه | 21 کیلومتر | |
| SD-SDI | 270 مگابیت بر ثانیه | 30 کیلومتر |
شرح
GTS-B3530-10DCTT یک ماژول فرستنده دو کاناله دو جهته 1 فیبر است که برای انتقال سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 297-2006 تعریف شده است، طراحی شده است.این ماژول فرستنده دوگانه به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE 259M، SMPTE 344M، SMPTE 292M، SMPTE 292M و SMPTE 424M طراحی شده است.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.دارای دو فرستنده لیزری مستقل 1310 و 1550 نانومتر است.هر فرستنده می تواند سیگنال را از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه با حداکثر 30 کیلومتر فیبر تک حالته هنگام استفاده از GTS-B3530-10DCRR به عنوان گیرنده ارسال کند.حداکثر فاصله 10 کیلومتری با سیگنال های پاتولوژیک 3 گیگابیت بر ثانیه قابل دستیابی است.
امکانات
کاربرد
تعریف پین
