جزئیات محصول:
|
| نام محصول: | فرستنده دوگانه 3G-SDI SFP | پهنای باند (Gbps): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| فاکتور فرم: | فرستنده + فرستنده | طول موج: | 2Tx 1310nm |
| رابط: | ظرف LC دوتایی | انتقال: | 10 کیلومتر |
| پین انتساب: | Pinout غیر MSA | DDM: | پشتیبانی |

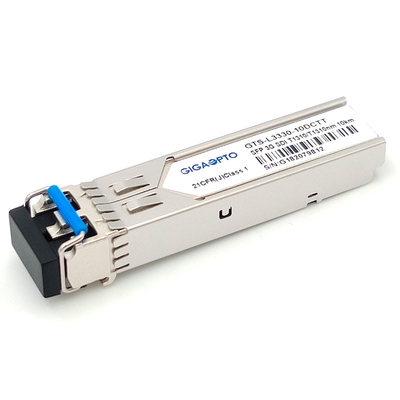

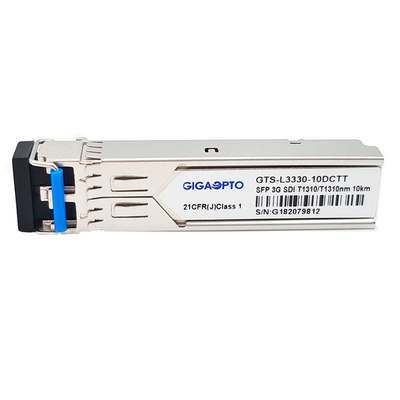

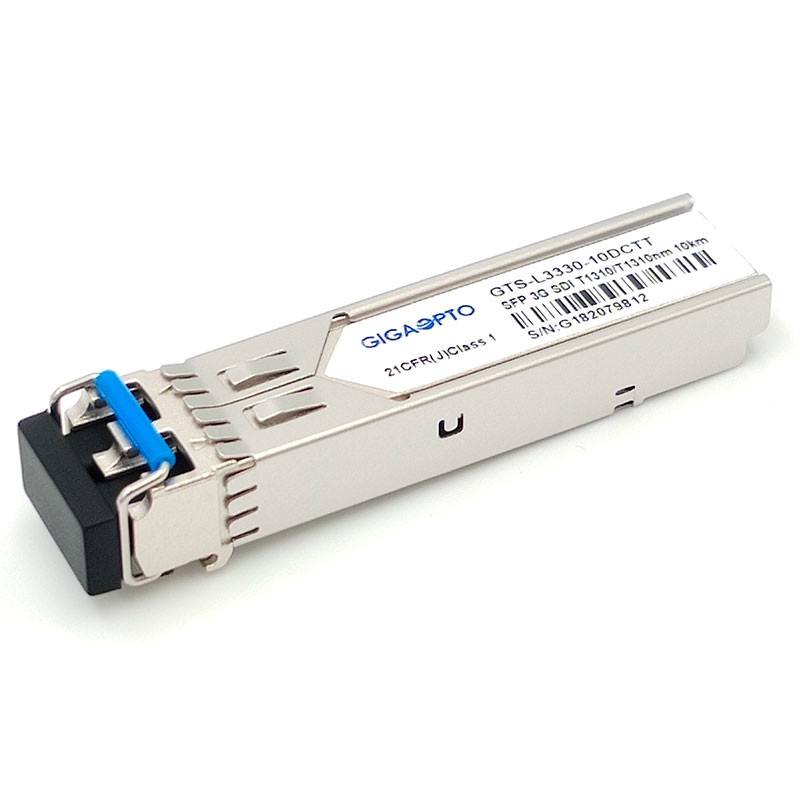

ماژول sfp با فرستنده دوگانه 3Gbps 1310nm از الگوهای آسیب شناختی ویدیویی برای SD-SDI، HD-SDI و 3G-SDI Non MSA Pinout 10km LC DDM پشتیبانی می کند.
مشخصات عملکردی
| نام محصول | فرستنده دوگانه 3G-SDI SFP | پهنای باند (Gbps) | 50 مگابیت در ثانیه - 2.97 گیگابیت در ثانیه |
| نوع ماژول | فرستنده دوگانه | تخصیص پین | Pinout غیر MSA |
| فاکتور فرم | SFP | دمای تجاری | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکزی (TX) | 1310 نانومتر | طول فیبر | 10 کیلومتر @ G.652 |
| رابط | ظرف LC دوتایی | نوع فیبر | SMF |
| نوع فرستنده | لیزر DFB | نوع گیرنده | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان عرضه | 300 میلی آمپر |
| توان خروجی متوسط | -5 ~ 0 dBm | نسبت انقراض | > 5dB |
| DDM | با (پیش فرض) | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | MTBF | 1,000,000 ساعت |
| پروتکل ها | رابط های الکتریکی به نوری سازگار SMPTE 297-2006 | ||
| رابط های خدمات HDTV/SDTV | |||
فاصله پیوند
| شماره قطعه | SDI | نرخ داده | حداکثر فاصله پیوند |
| GTS-L3330-10DCTT | 3G-SDI | 2.97 گیگابیت بر ثانیه | 10 کیلومتر |
| HD-SDI | 1.485 گیگابیت بر ثانیه | 21 کیلومتر | |
| SD-SDI | 270 مگابیت بر ثانیه | 30 کیلومتر |
شرح
GTS-L3330-10DCTT یک فرستنده تک حالته اپتیکال دو کاناله برای کاربردهای انتقال ویدئو در بیش از 10 کیلومتر در SMF از طریق طول موج 1310 نانومتر با یک کانکتور LC دوبلکس است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه را پشتیبانی می کند.این ماژول فرستنده دوگانه به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
این یک ماژول فرستنده نوری دو کاناله است.هر کانال از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
ماژول فرستنده دوگانه با قرارداد چند منبع SFP (MSA) و SFF-8472 سازگار است.
امکانات
کاربرد
تعریف پین
