جزئیات محصول:
|
| نام محصول: | گیرنده 3G-SDI SFP | نرخ بیت (Gbps): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| فاکتور فرم: | گیرنده تک | طول موج: | RX-1310nm |
| رابط: | سیمپلکس ال سی | انتقال: | 40 کیلومتر |
| پین انتساب: | Pinout غیر MSA | DDM: | بدون |
ماژول گیرنده تک 3G SFP برای SD/HD/3G SDI 1310 نانومتری 10 کیلومتر LC غیر MSA Pinout
مشخصات عملکردی
| نام محصول | 3G-SDI SFP Single Rx | پهنای باند (Gbps) | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
| فاکتور فرم | فقط گیرنده | تخصیص پین | Pinout غیر MSA |
| ویدئو الگوهای پاتولوژیک | پشتیبانی | محدوده دما | 0 تا 70 درجه سانتی گراد |
| طول موج مرکزی (RX) | 1310 نانومتر | طول کابل | 40 کیلومتر |
| نوع رابط | کامپیوتر LC Simplex | نوع فیبر | SMF |
| قطعه LD | N/A | نوع PD | پین |
| ولتاژ منبع تغذیه | 3.3 ولت (معمولی) | جریان عرضه | 150 میلی آمپر (معمولی) |
| پروتکل ها | SFP MSA | اضافه بار | > 0dBm |
| حساسیت (PRBS) | SD-SDI:<-20dBm;HD-SDI:<-20dBm;3G-SDI:<-20dBm | ||
| حساسیت (آسیب شناسی) | SD-SDI:<-16dBm;HD-SDI:<-15dBm;3G-SDI:<-14dBm | ||
| مانیتورینگ تشخیص دیجیتال | بدون | زمان گارانتی | 36 ماهه |
| OEM/ODM | پشتیبانی | MTBF | 1,000,000 ساعت |
| کاربرد |
رابط های الکتریکی به نوری سازگار SMPTE 297-2006 رابط های خدمات HDTV/SDTV |
||
شرح

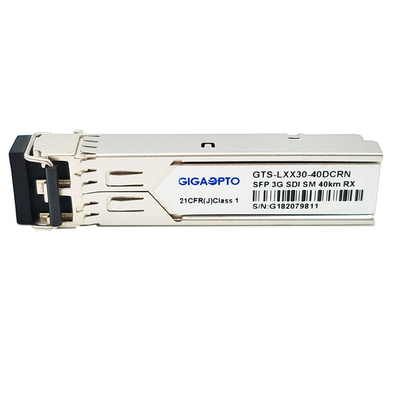

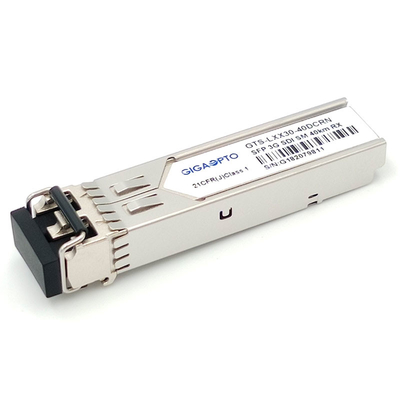

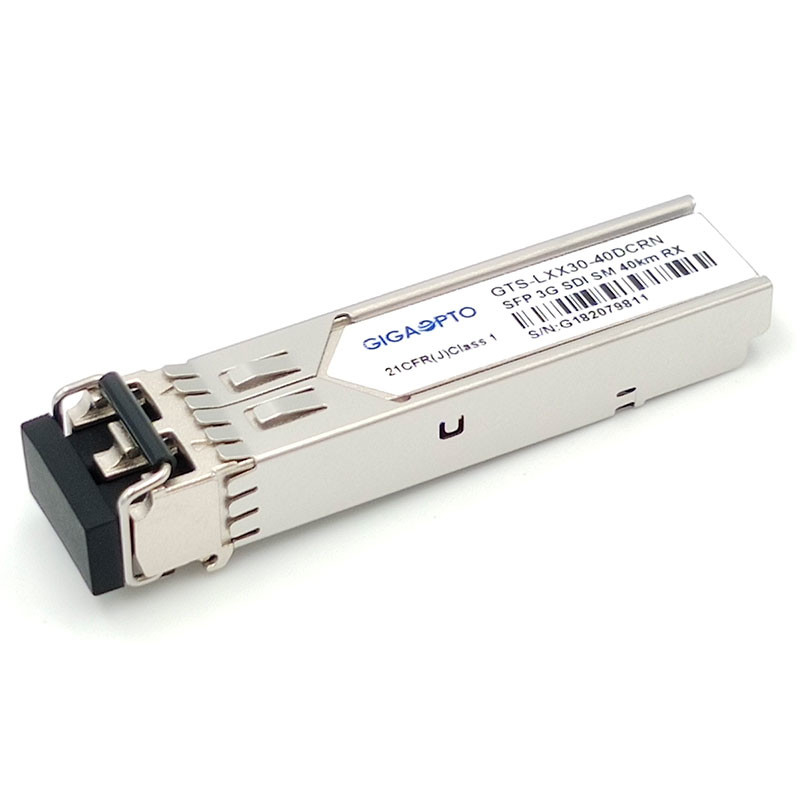

ماژول گیرنده 3G SFP Gigaopto's GTS-LXX30-40DCRN برای کاربردهای انتقال ویدئوی تک خطی بیش از 40 کیلومتر در SMF از طریق طول موج 1310 نانومتر با اتصال LC سیمپلکس طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه را پشتیبانی می کند.این ماژول گیرنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
گیرنده شامل یک دیود نوری PIN است که با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU یکپارچه شده است.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
گیرنده ها با قرارداد چند منبعی SFP (MSA) و SFF-8472 سازگار هستند.
امکانات
کاربرد
تعریف پین
