جزئیات محصول:
|
| نام محصول: | فرستنده نوری ویدئو SFP 3 گیگابیت بر ثانیه | نرخ داده (Gbps): | 50 مگابیت بر ثانیه - 3 گیگابیت بر ثانیه |
|---|---|---|---|
| نوع ماژول: | فرستنده تک | طول موج: | 1270nm~1610nm CWDM CH |
| رابط نوری: | ظرف LC | انتقال: | 40 کیلومتر |
| پین انتساب: | غیر MSA | OEM/ODM: | پشتیبانی |
فرستنده نوری ویدئو SFP 3 گیگابیت بر ثانیهCWDM 1270nm-1610nm 40km SMF LC پشتیبانی از الگوهای پاتولوژیک سیگنال های DDM غیر MSA Pinout
مشخصات عملکردی
| نام محصول | فرستنده 3G DVI CWDM SFP | شماره قطعه | GTS-Cxx30-40DCTN |
| نرخ بیت (Gb/s) | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه | تخصیص پین | غیر MSA |
| نوع ماژول | فقط فرستنده | محدوده دما | 0 تا 70 درجه سانتی گراد |
| طول موج مرکزی (TX) | کانال CWDM C27-C61 | فاصله کابل | 40 کیلومتر |
| رابط | ال سی سیمپلکس | رسانه ها | فیبر تک حالته |
| نوع LD | CWDM DFB | نوع PD | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | فعلی (حداکثر) | 350 میلی آمپر |
| قدرت فرستنده | -2 ~ 3 دسی بل متر | نسبت انقراض | >5.0dB |
| الگوهای پاتولوژیک | با (پیش فرض) | DOM/DDM | آره |
| OEM/ODM | پشتیبانی | MTBF | 1,000,000 ساعت |
| برنامه های کاربردی |
رابط های الکتریکی به نوری سازگار SMPTE 297-2006 رابط های خدمات HDTV/SDTV |
||
شرح

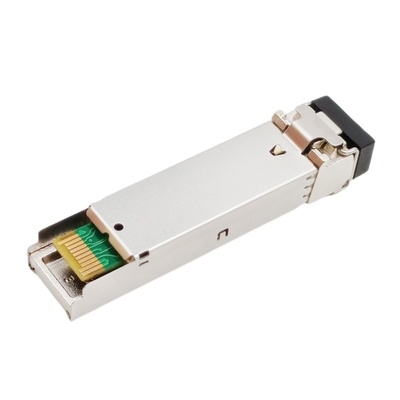

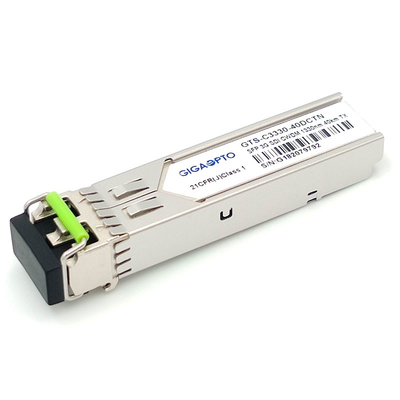

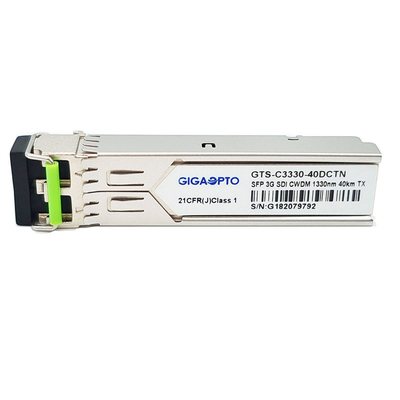

ماژول فرستنده GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP Gigaopto برای برنامه‌های انتقال ویدئوی تک کانالی بیش از 40 کیلومتر از طریق یک کانال SMF از طریق یک کانال طول موج CWDM از 1270 نانومتر تا 1610 نانومتر (هر مرحله 20 نانومتر با اتصال LC) طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه را پشتیبانی می کند.این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.

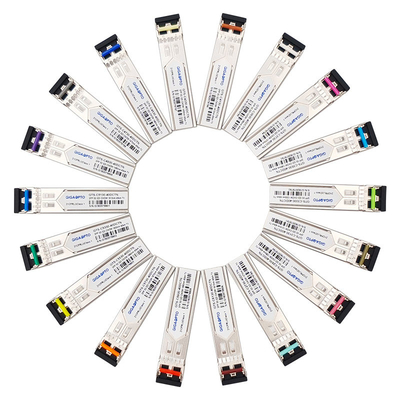

ترتیب اطلاعات
| شماره قطعه | توضیحات- 3G SDI CWDM Single TX | CWDM/CH | مسافت (کیلومتر) | PIN-Assignment | رنگ چفت |
| GTS-C2730-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1270 نانومتر / -C27 | 40 کیلومتر | MSA | بنفش روشن |
| GTS-C2930-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1290nm/ -C29 | 40 کیلومتر | MSA | آبی آسمانی |
| GTS-C3130-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1310nm/ -C31 | 40 کیلومتر | MSA | زرد سبز |
| GTS-C3330-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1330nm/ -C33 | 40 کیلومتر | MSA | اخرای زرد |
| GTS-C3530-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1350 نانومتر/ -C35 | 40 کیلومتر | MSA | رنگ صورتی |
| GTS-C3730-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1370 نانومتر/ -C37 | 40 کیلومتر | MSA | رنگ بژ |
| GTS-C3930-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1390nm/ -C39 | 40 کیلومتر | MSA | سفید |
| GTS-C4130-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1410nm/ -C41 | 40 کیلومتر | MSA | نقره |
| GTS-C4330-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1430 نانومتر / -C43 | 40 کیلومتر | MSA | مشکی |
| GTS-C4530-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1450nm/ -C45 | 40 کیلومتر | MSA | زرد نارنجی |
| GTS-C4730-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1470 نانومتر / -C47 | 40 کیلومتر | MSA | خاکستری |
| GTS-C4930-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1490 نانومتر / -C49 | 40 کیلومتر | MSA | Vlolet |
| GTS-C5130-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1510nm/ -C51 | 40 کیلومتر | MSA | آبی |
| GTS-C5330-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1530 نانومتر / -C53 | 40 کیلومتر | MSA | سبز |
| GTS-C5530-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1550 نانومتر / -C55 | 40 کیلومتر | MSA | رنگ زرد |
| GTS-C5730-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1570 نانومتر / -C57 | 40 کیلومتر | MSA | نارنجی |
| GTS-C5930-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1590nm/ -C59 | 40 کیلومتر | MSA | قرمز |
| GTS-C6130-40DCTN | فرستنده تک فرستنده 3Gb/s HD-SDI /SD-SDI /3G-SDI SFP CWDM | 1610nm/ -C61 | 40 کیلومتر | MSA | رنگ قهوه ای |
امکانات
کاربرد
تعریف پین
توجه: انجمن مهندسین تصویر متحرک و تلویزیون که مخفف SMPTE است، استانداردهایی برای مدیریت سیگنال‌های ویدیویی با کیفیت بالا با الگوی آسیب‌شناسی دارد.استانداردهای SMPTE در حال حاضر 259M (SD-SDI)، 344M (ED-SDI)، 292M (HD-SDI) و 424M (3G-SDI) را می طلبد.
SMPTE 297-2006: این استاندارد رابط فیبر نوری را برای انتقال و دریافت سیگنال های SDI با نرخ های مختلف داده تعریف می کند: 3G ~ 12G
SMPTE 259M: 143 تا 360 مگابیت بر ثانیه
SMPTE 344M: 540 مگابیت بر ثانیه
SMPTE 292: 1.485 و 1.485/1.001 گیگابیت بر ثانیه
SMPTE 424M: 2.97 و 2.97/1.001 گیگابیت بر ثانیه
این نرخ بیت برای ویدیوهای 1080p با سرعت 50 یا 60 فریم در ثانیه کافی است.
